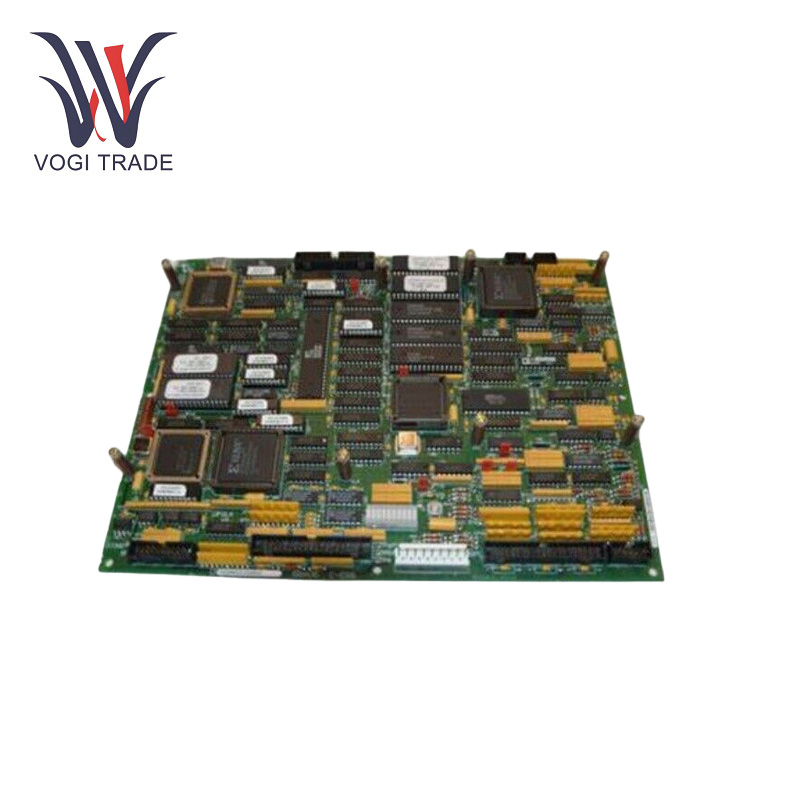

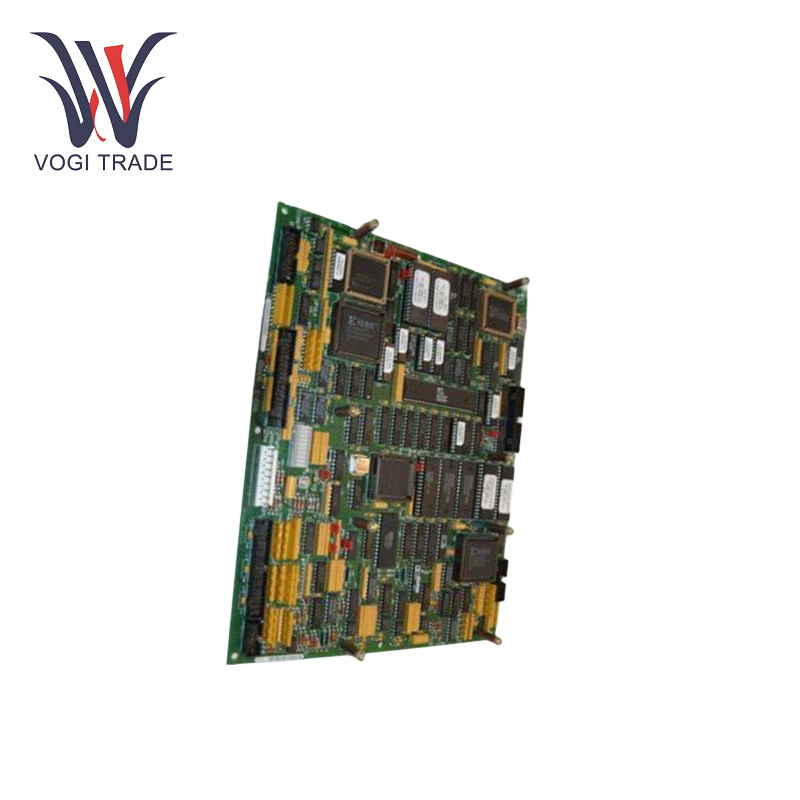

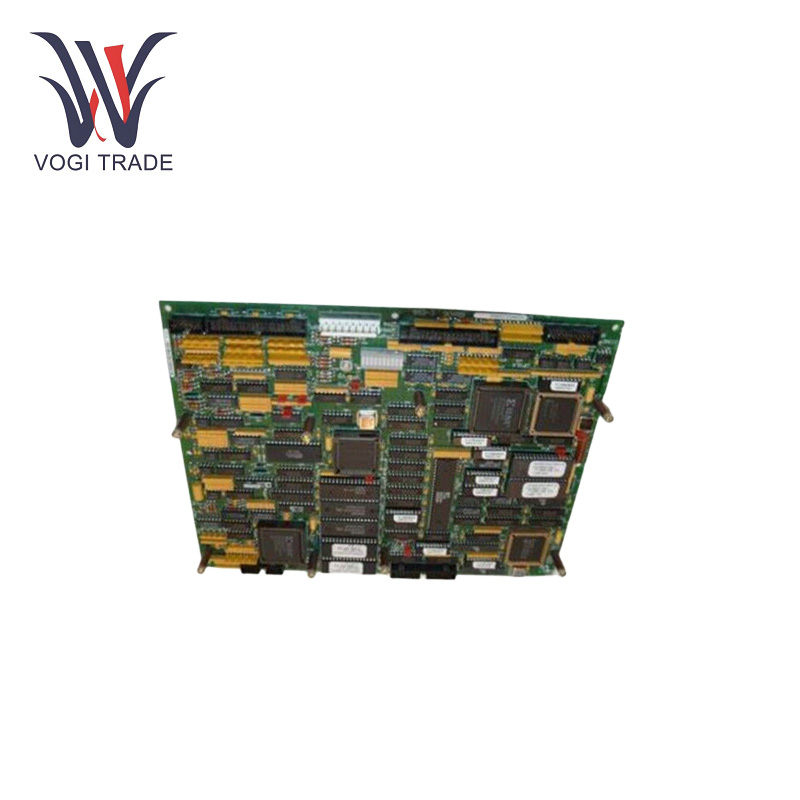

GE IS200BICIH1ACA

Parametri operativi

Alimentazione elettrica: 5 V CC

Relè: La scheda comprende tre relè che possono essere utilizzati per gestire segnali di controllo o diagnostica.

Indicatori: Un LED verde "IMOK" sul frontalino indica lo stato operativo della scheda.

Sensibilità ingresso/uscita: Configurabile per segnali in tensione (VIN) o 4-20 mA.

Intervallo di temperatura operativa: da -15°C a +55°C.

Livello di protezione: include una scheda con firmware precaricato in fabbrica.

Caratteristiche del prodotto

Interfaccia di comunicazione: Comunicazione RS-232C per il sistema di controllo Mark VI. Il controllo Mark VI può comunicare con sistemi di azionamento, controller esterni e personal computer.

Controllo relè: l'integrazione di tre relè sulla scheda consente agli utenti di controllare i sistemi periferici o attivare allarmi, aumentando ulteriormente il controllo operativo del sistema turbina.

Morsettiera a 24 punti: La scheda GE IS200BICIH1ACA è dotata di una morsettiera a 24 punti per supportare il cablaggio sul campo dei segnali di ingresso e uscita. La morsettiera è progettata per essere sostituibile sul campo e supporta l'uso di cavi da 2-3 mm² e isolamento da 300 volt. La morsettiera fornisce una connessione affidabile per dispositivi e sistemi esterni.

Funzionalità di scollegamento:La morsettiera a barriera è progettata per una facile manutenzione sul campo e può essere scollegata per facilitare l'installazione e la risoluzione dei problemi.

Compatibile con le configurazioni Simplex e TMR: La scheda GE IS200BICIH1ACA è nota per il suo supporto sia delle configurazioni simplex che TMR, rendendola adatta a varie configurazioni di controllo delle turbine che richiedono elevati livelli di disponibilità e ridondanza.

BackIntegrazione piana:Tutti questi elementi contribuiscono alla funzionalità di una scheda, ma l'aspetto più importante è l'integrazione nel backplane, in cui la scheda può connettersi ai principali componenti dell'interfaccia di un sistema tramite due connettori situati sul retro della scheda. Questi connettori si inseriscono negli slot per schede del backplane e forniscono una connessione sicura all'interno del sistema di controllo della turbina.

Memoria e firmware con firmware preinstallato: GE IS200BICIH1ACA dispone di un firmware incorporato che contiene firmware preinstallato in fabbrica. Questo firmware è utilizzato specificatamente per supportare il funzionamento della scheda nel sistema di controllo della turbina Mark VI. Quindi non dovrebbe essere riprogrammato o eliminato; in caso di rottura è necessario sostituire tutta la scheda.

Installazione

Montaggio: La scheda è dotata di due connettori che scorrono nello slot per schede sul backplane del sistema sul retro della scheda. Questo montaggio garantirà un collegamento stabile al sistema di controllo.

Accensione:GE IS200BICIH1ACA deve essere collegato a un alimentatore da 5 V CC.

Terminali di campo: La scheda integra una morsettiera a 24 punti per il cablaggio sul campo per facilitare varie applicazioni di ingresso/uscita sul campo.

Coconfigurazione: Gli interruttori a ponticello devono essere impostati sull'ingresso/uscita necessaria (da integrare: tensione o 4-20 mA).

Campo di applicazione

Plant poteregenerazionen: Sistemi di controllo di turbine (gas e vapore), che richiedono una comunicazione continua del sistema di controllo con dispositivi esterni.

Controllo del processo: GE IS200BICIH1ACA Nei settori industriali, esiste una richiesta di monitoraggio e controllo in tempo reale.

Energia: Sistemi di generazione e distribuzione dell'energia utilizzati per gestire azioni di controllo di turbine e generatori.

Risoluzione dei problemi

Controllare gli indicatori LED: LED verde IMOK Se il LED IMOK non è acceso, l'alimentazione non viene fornita alla scheda oppure la scheda è difettosa. Se il LED lampeggia o è rosso, è probabile che ci sia un problema con la comunicazione o con i componenti interni della scheda.

Controllare l'alimentazione: Assicurarsi che l'alimentazione da 5 V CC sia stabile e collegata correttamente.  Eventuali fluttuazioni o interruzioni di corrente influenzeranno il funzionamento della carta.

Ispezione del cablaggio sul campo:Ispezionare la morsettiera a 24 punti per accertarsi che non vi siano cavi allentati o scollegati. Assicurarsi che il cablaggio corrisponda alla configurazione di ingresso/uscita.

Controllare le impostazioni dei ponticelli:Quando si utilizza il dispositivo per la prima volta, verificare che l'interruttore del ponticello per l'ingresso/uscita (per tensione o 4-20 mA) sia configurato correttamente.

Sostituisci la scheda:Se uno qualsiasi di questi componenti principali della scheda è danneggiato, non hai altra scelta che sostituire l'intera scheda e non puoi riprogrammarla.
