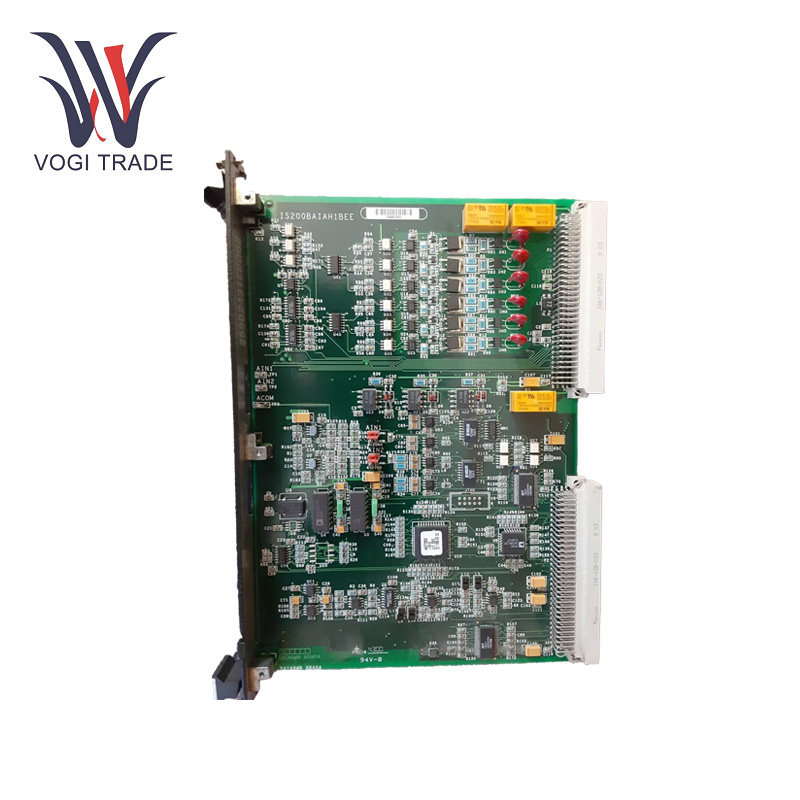

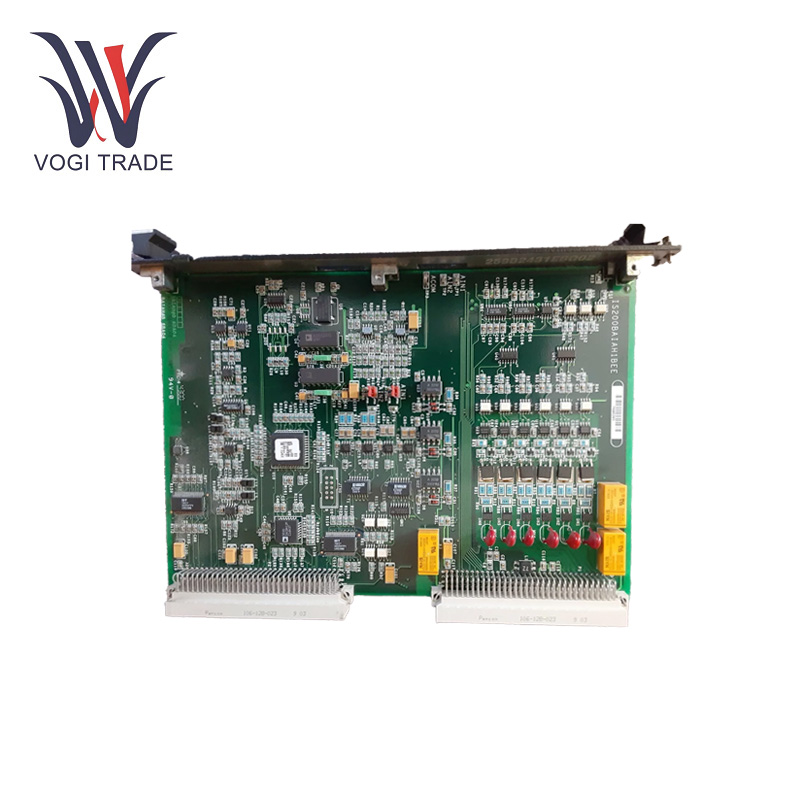

Marchio: GEDescrizione: Bridge Application Interface BoardCONDIZIONE: nuovo di zeccaCertificato: lettera di garanzia del rapporto di test COOGaranzia: 1 annoInventario QTY: 15Termina di pagamento: t/tPorta di spedizione: ShenzhenGE IS200BAIAH1BEE è una scheda di interfaccia dell'applicazione Bridge utilizzata nei sistemi di controllo della turbina Speedtronic Serie VI GE. Abilita la comunicazione tra il sistema di controllo e dispositivi esterni come sistemi di azionamento o computer tramite un'interfaccia RS-232C.
| Produzione |
Ge |
| Numero modello |
IS200BAIAH1BEE |
| Numero di ordinazione |
IS200BAIAH1BEE |
| Catalogare |
Segniamo noi |
| Paese di origine |
U.S.A. |
| Codice HS |
8479909090 |
| Dimensione |
35cm*35cm*5cm |
| Dimensione di imballaggio |
37 cm*37cm*7cm |
| Peso |
1,2 kg |
Parametri tecnici
Tipo di input: Interfaccia di comunicazione seriale standard RS-232C, supporto alla trasmissione dei dati bidirezionali.
Configurazione dell'interfaccia: dotato di 1 connettore JTAG, 5 jumper, 3 relè e 2 trasformatori.
Modulo di archiviazione: EEPROM pre-programmato integrato, firmware preinstallato dalla fabbrica.

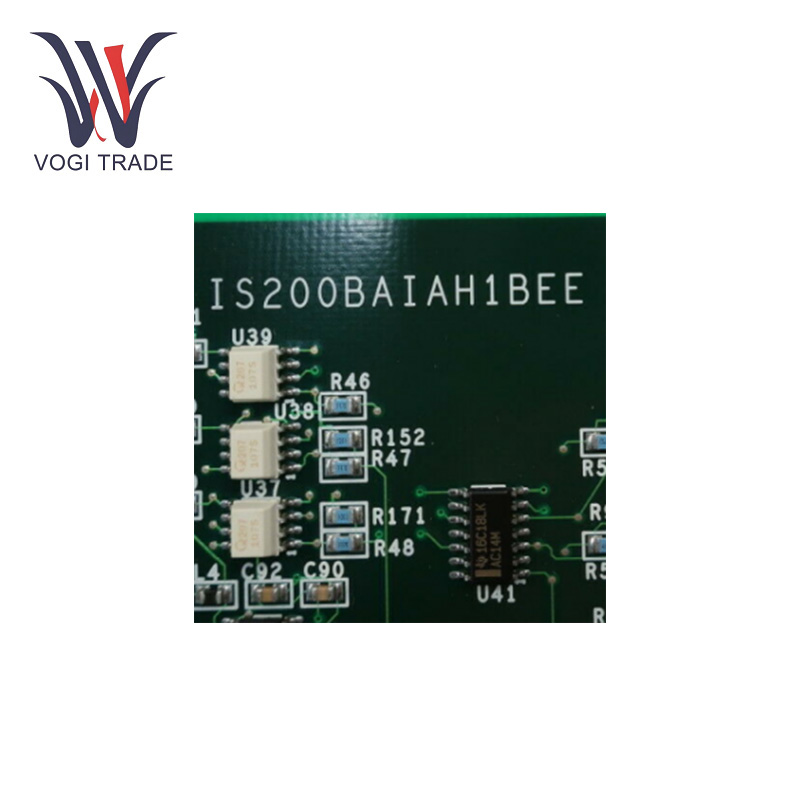

Specifiche fisiche: transistor a bordo 6, 6 diodi, 50+ circuiti integrati e centinaia di resistori/condensatori; Il backplane contiene doppi connettori per l'attracco dello slot backplane rack.
Requisiti di installazione: può essere installato solo verticalmente in slot 1 del gruppo rack di schede di controllo dedicato
Indicazione di stato: il pannello è dotato di indicatore di stato operativo LED IMOK.
Adattabilità ambientale: intervallo di temperatura operativa da -20 ℃ a 60 ℃, umidità 5%-95%.
Caratteristiche funzionali
1. Interfaccia Bridging Core Function
GE IS200BAIAH1BEE funge da hub di comunicazione tra la scheda DSPX e i dispositivi esterni. Collega perfettamente la tastiera del driver o il PC tramite il protocollo RS-232C per ottenere la trasmissione in tempo reale di istruzioni di controllo industriale e monitoraggio del sistema, migliorando notevolmente l'efficienza dell'interazione dei dati
2. Stabilità del firmware e design preinstallato
Il modulo è dotato di un EEPROM con firmware previsto in fabbrica per eliminare il rischio di errori di errore dell'utente. Se il modulo di archiviazione è danneggiato, GE IS200Baiah1Bee deve essere sostituito nel suo insieme per garantire l'affidabilità a lungo termine del sistema
3. Installazione speciale e protezione hardware
GE IS200BAIAH1BEE è rigorosamente limitato all'installazione nello slot 1, combinato con la progettazione anti-missertion del doppio connettore a doppio piano per evitare guasti hardware causati dalla mancata corrispondenza dello slot e mantengono l'integrità del sistema
4. Meccanismo di monitoraggio dello stato in tempo reale
Attraverso il pannello IMOK LED Indicatore, il personale di funzionamento e manutenzione può giudicare intuitivamente lo stato operativo della GE IS200Baiah1Bee, rispondere rapidamente a situazioni anormali e ridurre il rischio di tempi di inattività del sistema
Scenari di applicazione
Sistema di controllo della turbina a gas/vapore: come modulo di interfaccia di comunicazione nella serie Mark VI, coordina lo scambio di dati tra la scheda DSPX e il terminale operativo.
Cabinet di controllo dell'automazione industriale: integrato nel gabinetto PLC o DCS per implementare l'emissione dei comandi di controllo e il feedback dello stato delle apparecchiature.
Scenari ad alta affidabilità di potenza e petrolchimica: utilizzati nei nodi di controllo dei processi chiave come centrali elettriche e raffinerie che richiedono una rigorosa stabilità della comunicazione.
