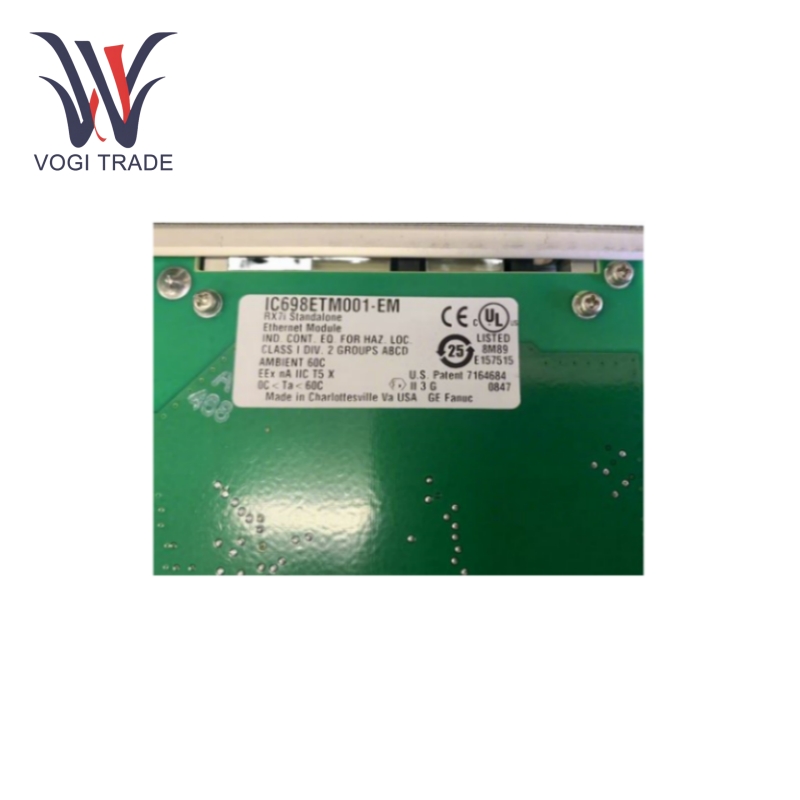

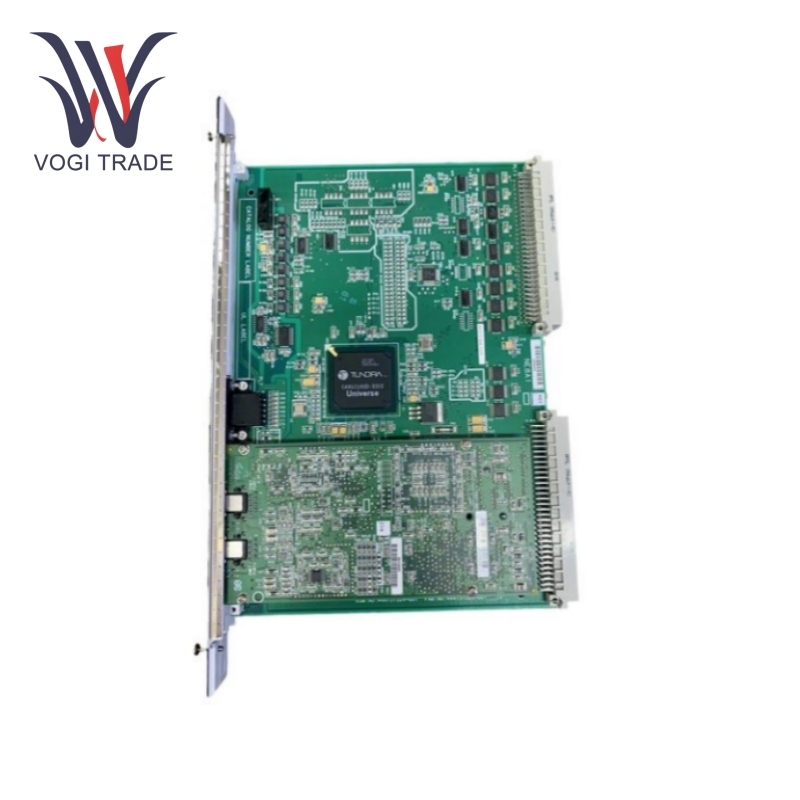

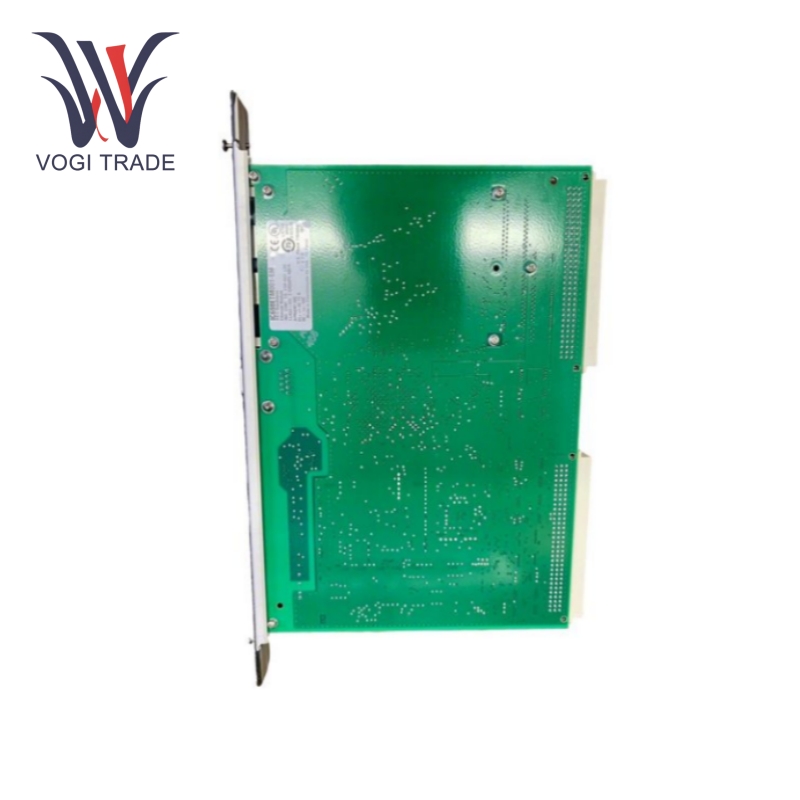

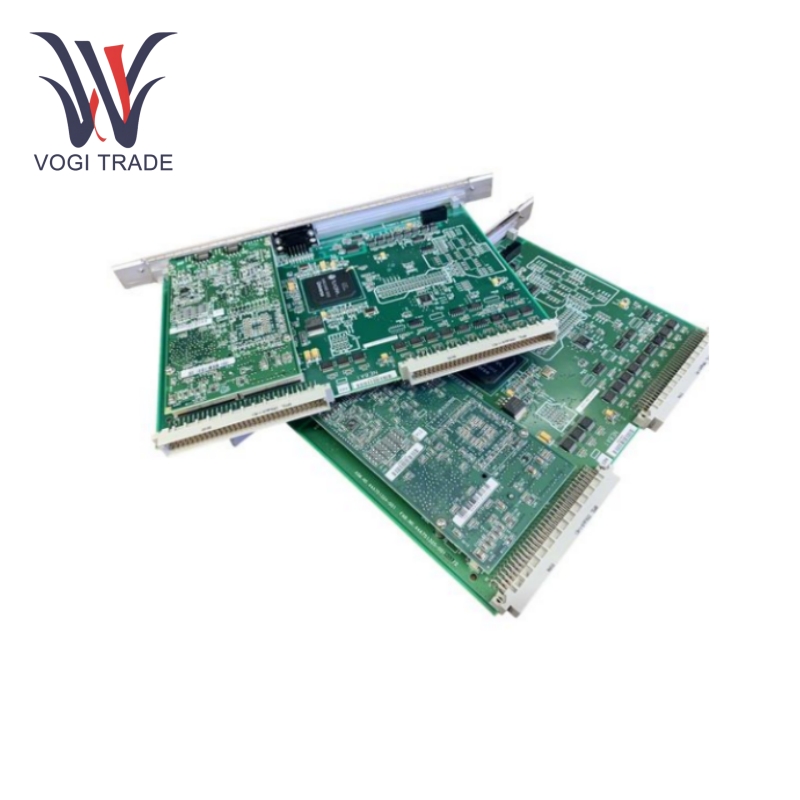

GEIC698ETM001

Parametri Operativi

Voltaggio: GE IC698ETM001 Jimena funziona a 5 volt CC. Corrente: corrente 1,2 A, corrente massima 1,5 A.

Temperatura operativa: L'intervallo di temperatura operativa è compreso tra 0 e 60 gradi Celsius per supportare le applicazioni industriali.

Porte Ethernet: Sono fornite due porte Ethernet 10BaseT/100BaseTX, con rilevamento automatico e che funzionano a una velocità di trasmissione di 10/100 Mbps con connettori RJ-45 (femmina schermata a 8 pin). Le porte consentono il collegamento a catena, pertanto è possibile implementare topologie ad anello, a stella o lineari. L'indirizzamento IP implementato può essere unico o ridondante.

Porte seriali: Una porta RS-232 DCE (porta del gestore stazione) ha una velocità di trasmissione compresa tra 1200 e 115.200 bps e viene utilizzata per scopi di configurazione.

Velocità del processore: il modulo è dotato di una velocità del processore Ethernet da 200 MHz, garantendo un'elaborazione e una comunicazione efficienti dei dati.

Caratteristiche del prodotto

Comunicazioni Ethernet: Due porte Ethernet garantiscono comunicazioni Ethernet ad alte prestazioni tra il sistema di controllo RX7i e altri dispositivi sulla rete. I servizi di comunicazione TCP/IP forniti includono SRTP, client SRTP, server Modbus/TCP e client Modbus/TCP per la comunicazione con altri controller, dispositivi I/O remoti, sistemi di interfaccia uomo-macchina (HMI) e applicazioni software di terze parti .

Gestione e diagnostica del sito: GE IC698ETM001 è dotato di strumenti diagnostici e di gestione del sito abbastanza completi. I LED integrati includono "Modulo normale", "LAN online", "Stato 100", "Link P1" e "Link P2" per indicare lo stato di funzionamento e comunicazione del modulo in tempo reale. Queste funzionalità aiutano gli operatori a identificare e riparare rapidamente i problemi esistenti.

Configurazione e Programmazione: GE IC698ETM001 fornisce servizi completi di configurazione e programmazione che possono essere impostati in base a varie applicazioni. I protocolli di comunicazione sono archiviati nella memoria flash e possono essere facilmente caricati successivamente tramite la porta seriale della CPU, garantendo flessibilità per futuri aggiornamenti.

Scambio e sincronizzazione dei dati: Consente lo scambio regolare di dati e il funzionamento EGD di Classe 2, garantendo una trasmissione dei dati affidabile e precisa. Inoltre l'ora può essere sincronizzata con un server temporale SNTP sulla rete Ethernet, garantendo così l'ora precisa e il funzionamento coordinato del sistema di controllo.

Ambito di applicazione

Automazione industriale: GE IC698ETM001 Jimena è ampiamente utilizzato nell'industria manifatturiera per il monitoraggio e il controllo di linee di produzione, macchinari e stazioni di lavoro automatizzate. Consente l'efficace integrazione di diversi componenti nel sistema di automazione, migliorando l'efficienza produttiva e la qualità del prodotto.

Controllo del processo: Nelle industrie chimiche, petrolifere, alimentari e delle bevande, il modulo monitora e controlla la produzione del processo. Garantisce la stabilità e la sicurezza del processo attraverso l'acquisizione dei dati in tempo reale e la loro comunicazione tra sensori, controllori e attuatori.

Industria energetica: Nel settore energetico, GE IC698ETM001 è attualmente utilizzato per il monitoraggio e il controllo delle apparecchiature di distribuzione, generazione e sottostazioni di energia. L'affidabile comunicazione Ethernet consente una gestione e un controllo efficienti dei sistemi di alimentazione, migliorando così la stabilità e l'affidabilità della rete elettrica.

Sistema di gestione dell'edificio: Per l'automazione degli edifici, GE IC698ETM001 può essere utilizzato per integrare vari sistemi nell'edificio: HVAC (riscaldamento, ventilazione e condizionamento dell'aria), illuminazione e sistemi di sicurezza. Questa integrazione fornisce una struttura centrale di controllo e monitoraggio, migliorando l’efficienza energetica e il comfort degli inquilini.

Trattamento delle acque e delle acque reflue: In un impianto di trattamento dell'acqua o di trattamento delle acque reflue, GE IC698ETM001 assiste nel monitoraggio e nel controllo dei parametri di qualità dell'acqua, delle portate e dello stato delle apparecchiature. Garantisce che il processo di trattamento funzioni in modo ottimale e fornisca acqua pulita e sicura.

Sistemi di controllo del traffico: GE IC698ETM001 può essere utilizzato efficacemente nella gestione del traffico per controllare i semafori, monitorare il flusso del traffico e gestire le comunicazioni tra vari dispositivi di controllo del traffico. Ciò aiuta i sistemi di traffico a funzionare correttamente e a ridurre la congestione.
