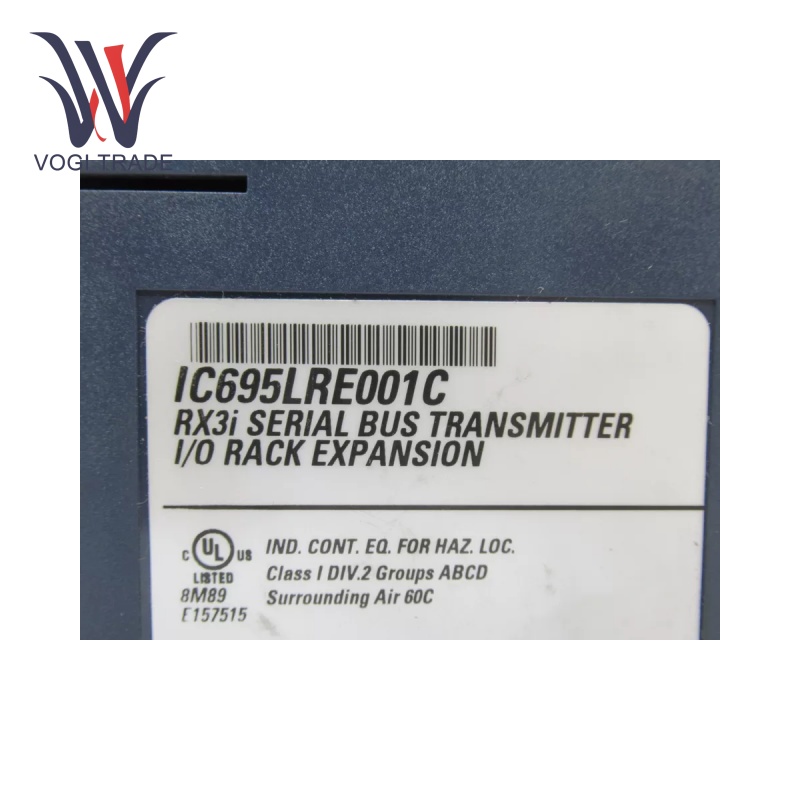

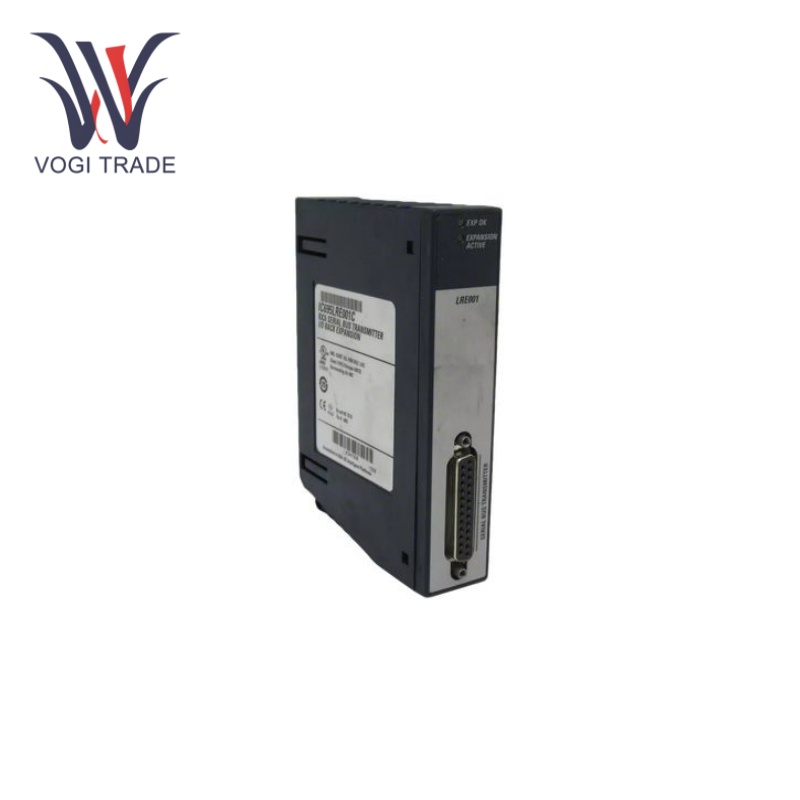

GEIC695LRE001

Parametri operativi

Consumo corrente:132 mA a 5 V dal backplane.

Velocità dati effettiva:500 kBps quando il bus di espansione include backplane remoti.

Lunghezze massime dei cavi:Backplane di espansione  Fino a 50 piedi (15 metri).  Backplane remoti Fino a 213 metri (700 piedi).

Porta seriale:RS-232 DCE, supporta velocità di trasmissione da 1.200 a 115.200 bps.

LuiIsolamento tecnico:Comunicazioni differenziali non isolate.

Caratteristiche del prodotto

Traduzione del segnale:GE IC695LRE001 Viene utilizzato per convertire i livelli di segnale dal backplane universale a quelli necessari ai backplane di espansione seriale.

Indicazione dello stato:2 LED verdi.

Espansione attiva:Indica lo stato del bus di espansione; è ON quando il modulo comunica con i backplane di espansione e OFF quando non comunica.

Potenza di elaborazione veloce:Ha la capacità di eseguire calcoli complessi ad alta velocità, grazie a potenti microprocessori. La formazione approfondita consente di elaborare i dati in tempo reale per algoritmi e funzioni decisionali in modo molto più rapido e accurato. Ad esempio, nell'automazione industriale, GE IC695LRE001 può reagire rapidamente ai cambiamenti negli ingressi dei sensori e regolare le uscite di controllo secondo necessità.

Molteplici opzioni per la comunicazione:GE IC695LRE001 può comunicare utilizzando i protocolli Ethernet/IP, Profibus DP e Modbus TCP. Questo processo funziona senza intoppi poiché le piattaforme forniscono potenti interfacce per l'integrazione con varie apparecchiature industriali, inclusi controllori logici programmabili (PLC), interfacce uomo-macchina (HMI) e sistemi di controllo di supervisione e acquisizione dati (SCADA). Incoraggia lo scambio di dati ad alte prestazioni e il controllo coordinato sull'intera rete industriale.

Robuste funzionalità di diagnostica e monitoraggio:Il dispositivo è dotato di una funzione di autodiagnosi completa. Può anche monitorare il proprio stato interno, come tensione, temperatura e integrità del collegamento di comunicazione. Inoltre, in caso di anomalia, elimina tutti i codici di errore e i messaggi diagnostici, consentendo una rapida identificazione e risoluzione dei problemi. Questa capacità di autoregolazione riduce al minimo sia i tempi di inattività che i costi di manutenzione.

Installazione

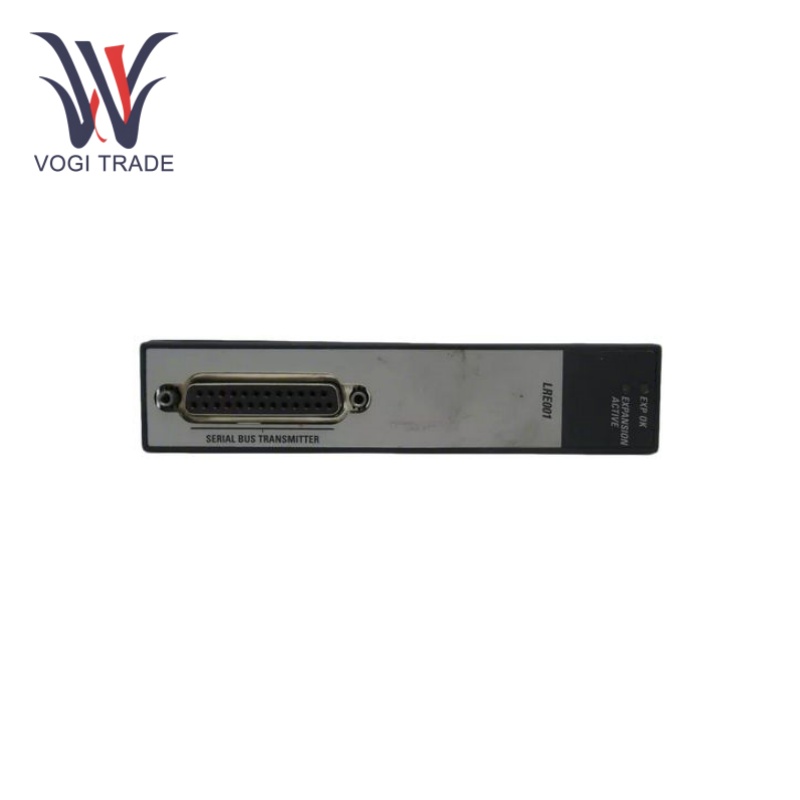

Montaggio:Come parte di qualsiasi sistema, questo modulo GE IC695LRE001 si monta all'interno dello speciale connettore di espansione sull'estremità destra del backplane universale. Poiché non utilizza un normale slot di sistema, ciò consente ad altri moduli di utilizzare in modo efficiente gli slot disponibili. L'altro lato (anteriore) del modulo ha un connettore al quale deve essere collegato il cavo di espansione (deve essere un prodotto Belden 8107 o simile, purché di buona qualità).

Campo di applicazione

Automazione industriale:GE IC695LRE001 è ampiamente utilizzato negli impianti di produzione come sistema di controllo e gestione di processi produttivi sofisticati. Può fungere da controller centrale per bracci robotici, nastri trasportatori e linee di assemblaggio automatizzate. Offre la possibilità di connettersi anche con diversi tipi di sensori e attuatori, il che aiuta a controllare e ottimizzare accuratamente le operazioni di produzione per migliorare la produttività o la qualità del prodotto.

Generazione e distribuzione di energia:Nelle centrali elettriche e nelle sottostazioni, GE IC695LRE001 viene utilizzato per monitorare e controllare i sistemi di generazione e distribuzione dell'energia. È responsabile del controllo della velocità della turbina, della regolazione della tensione e della correzione del fattore di potenza. Può anche interfacciarsi con i centri di controllo della rete per consentire un'erogazione di energia affidabile e stabilità della rete.

Industrie di processo:come quello chimico, farmaceutico e alimentare controllando alcuni processi critici. Può anche rilevare e controllare variabili quali temperatura, pressione e portata in reattori, tubazioni e vasche di miscelazione. Ciò consente loro di soddisfare severi requisiti di processo e specifiche di qualità del prodotto.

Risoluzione dei problemi

Indicatori LED:Confermare che il LED EXP OK sia acceso per accertarsi che il backplane stia fornendo alimentazione a 5 V al modulo. Se il LED di espansione attiva non si illumina durante la comunicazione prevista, controllare le connessioni ai backplane di espansione o remoti nonché il cavo di espansione stesso per collegamento corretto e danni.

Integrità del cavo: Controllare il cavo di espansione per eventuali segni di usura o danni e assicurarsi che soddisfi i requisiti specificati

 per prestazioni ottimali.

Posizionamento corretto del modulo:Verificare che il modulo sia completamente inserito nel connettore di espansione specializzato all'estrema destra del backplane universale.

Aggiornamenti del firmware:Mantieni aggiornato il firmware del modulo per garantire la compatibilità e le prestazioni del sistema.
