GEIC695ETM001

Operazione Parametrors

Velocità del processore:200 MHz

Porte Ethernet:Due porte RJ-45 10BaseT/100BaseTX con rilevamento automatico

Indirizzamento IP:Supporta un singolo indirizzo IP

Porta seriale:Porta RS-232 del gestore stazione

Protocolli supportatiD:SRTP, Modbus TCP, EGD

Caratteristiche del prodotto

Scambio di dati:EGD Ethernet Global Data, consente lo scambio periodico di dati.

Stack Com:Lo stack TCP/IP utilizzato con SRTP (Service ReFresher Transport Protocol), il protocollo wireless implementato in HAL1033, include server e client Modbus/TCP.

Sincronizzazione dell'ora:Sincronizza l'ora con un Time Server SNTP sulla rete Ethernet.

Accesso al gestore della stazione:Fornisce l'accesso integrato al Gestore stazione per l'accesso di supervisione online.

Trasferimento dati:Le interfacce di comunicazione ad alta velocità aiutano a trasferire rapidamente i dati tra i dispositivi collegati. I protocolli supportati includono Ethernet/IP e Modbus TCP, consentendo una compatibilità senza precedenti con PLC, HMI e apparecchiature di automazione industriale. GE IC695ETM001 garantisce lo scambio di dati in tempo reale, consentendo un rapido processo decisionale e il controllo del processo.

Opzioni di configurazione flessibili:GE IC695ETM001 offre un'ampia gamma di parametri configurabili, gli utenti possono personalizzare la sua funzionalità per soddisfare le esigenze della loro specifica applicazione. Attraverso interfacce software intuitive, l'utente può configurare velocità di comunicazione, indirizzi IP e una moltitudine di altre impostazioni. Ciò consente applicazioni che vanno da un semplice compito di controllo a una sofisticata infrastruttura di automazione collegata in rete.

Con capacità diagnostiche e di monitoraggio:Il dispositivo è dotato di funzionalità diagnostiche integrate. Può controllare continuamente le proprie condizioni interne, come tensione, temperatura, collegamento di comunicazione, ecc. Se qualcosa va storto, genera avvisi e codici di errore che forniscono feedback per la diagnosi. La sua capacità di automonitoraggio consente di ridurre i tempi di inattività fornendo una rapida identificazione e risoluzione dei problemi.

Installazione

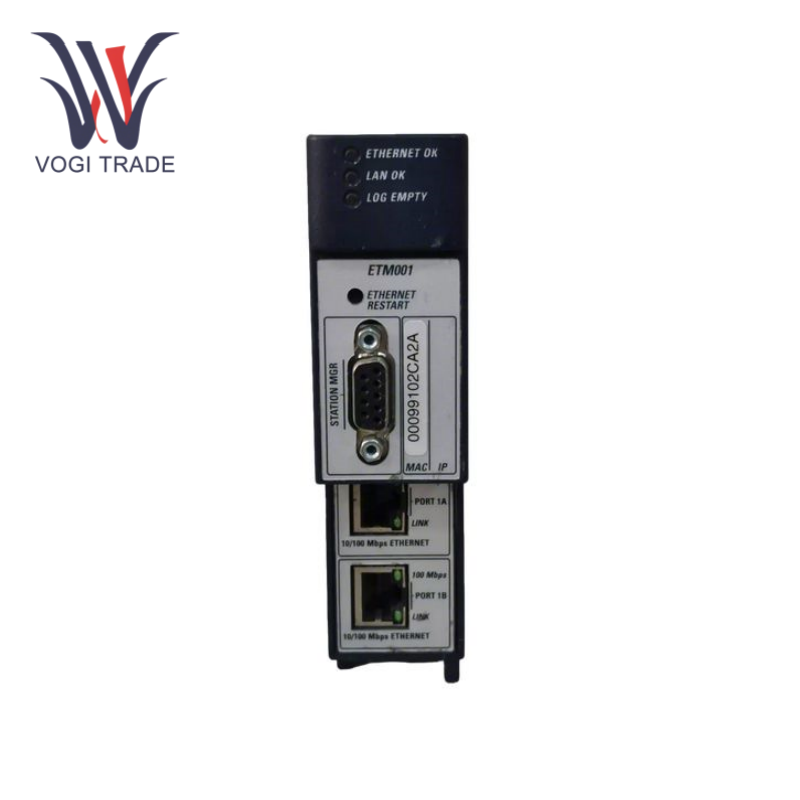

Installazione:GE IC695ETM001 è un modulo a slot singolo montato nella base del sistema RX3i. Include 2 connettori RJ-45 Ethernet e un connettore D femmina a 9 pin per la porta Station Manager. Assicurarsi che durante l'installazione la rete Ethernet formi una topologia ad albero per evitare la duplicazione dei pacchetti e il sovraccarico della rete.

Applicazionen negozio

Automazione Industriale:GE IC695ETM001 utilizzato nel campo dell'automazione industriale per connettere e gestire diversi componenti di automazione in uno stabilimento di produzione. Può fungere da ponte di comunicazione tra controllori logici programmabili (PLC), PLC e moduli I/O remoti, per fornire maggiore flessibilità ed espandibilità nel sistema di controllo dell'edificio. Inoltre, consente una facile integrazione di sensori e attuatori intelligenti che possono aumentare la produttività e la flessibilità sulla linea di produzione.

Controllo del processo:GE IC695ETM001 è fondamentale in settori come quello chimico, farmaceutico e alimentare per il monitoraggio e il controllo dei processi chiave. Può anche inviare dati di processo in tempo reale a sistemi di controllo centralizzati, in modo che gli operatori possano apportare modifiche quando necessario. Può, ad esempio, trasmettere temperatura, pressione e velocità di flusso in un reattore chimico per garantire che la reazione avvenga entro i limiti selezionati.

Automazione degli edifici:GE IC695ETM001 può essere utilizzato per controllare e monitorare i sistemi di costruzione in edifici commerciali e residenziali. Ad esempio, può connettersi a sistemi HVAC (riscaldamento, ventilazione e condizionamento dell'aria), controlli dell'illuminazione e sistemi di controllo degli accessi. Questa integrazione consente il funzionamento di apparecchiature efficienti dal punto di vista energetico, migliora il comfort e fornisce una maggiore sicurezza.

Risoluzione dei problemi

Indicatori LED:Tieni presente che Ethernet OK, LAN OK e Log vuoto sono indicatori LED di riferimento. Gli indicatori LED per l'attività della porta e la velocità forniscono informazioni sulle prestazioni della rete.

Cosa fare e cosa non fare:Assicurati di seguire le linee guida tecniche specifiche delineate nel manuale dell'utente per motivi di prestazioni e sicurezza. Ad esempio, la sequenza di codici di lampeggio 2-5 denota una condizione di errore.

Direttore della stazione:Utilizzare Station Manager per comandi diagnostici e per ottenere informazioni dettagliate sullo stato

Aggiornamenti del firmware:Assicurati che il firmware del modulo sia aggiornato per prevenire problemi noti e migliorare le prestazioni.
