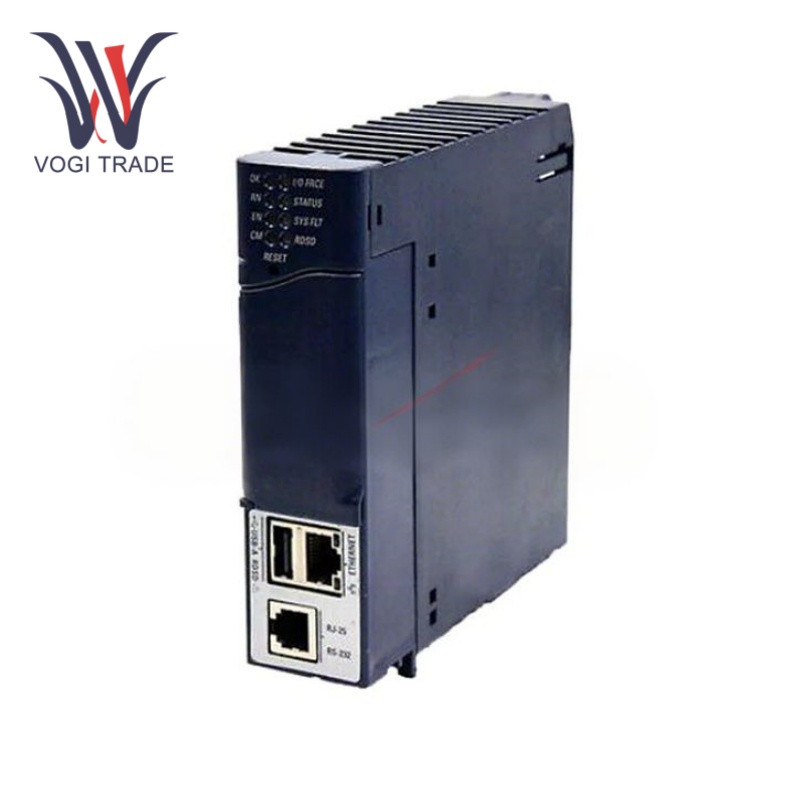

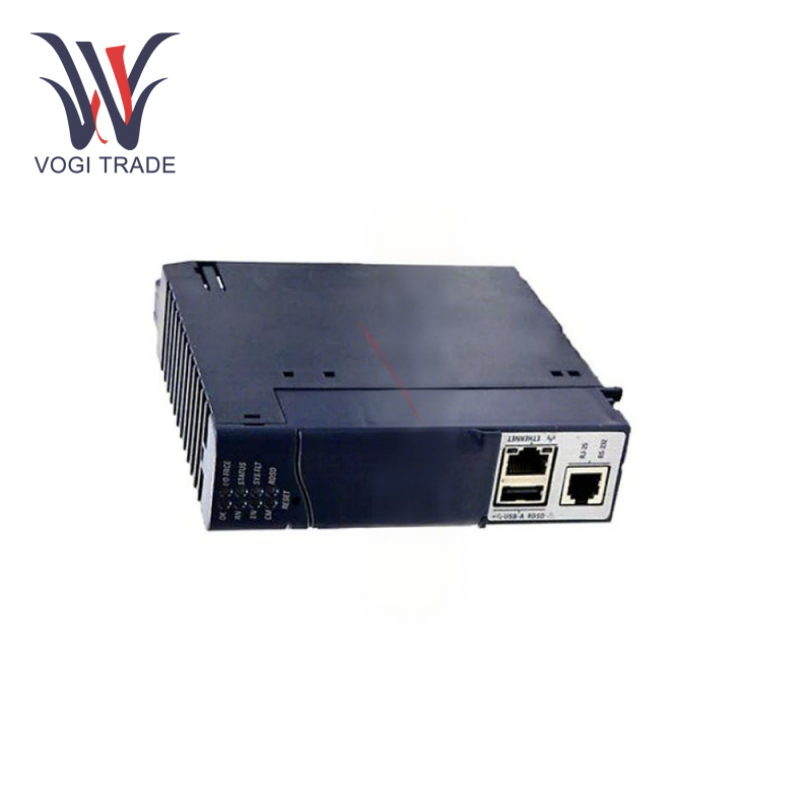

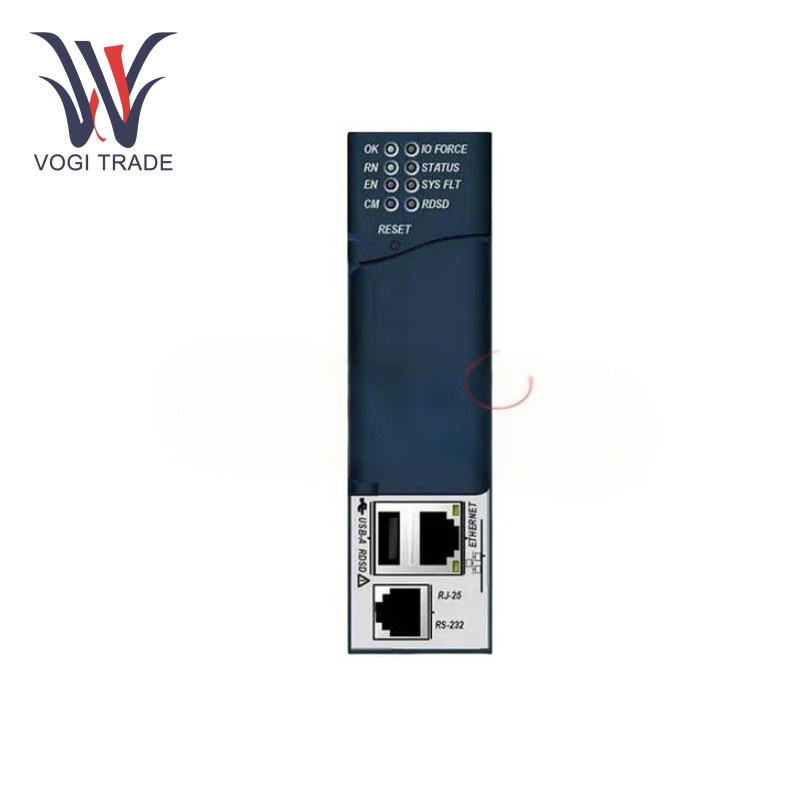

GEIC695CPE305

Parametri Operativi

Tensione in ingresso:5 V CC 1 A.

Temperatura operativa:Da 0 °C a 60 °C.

Rumore:3%.

Porte di comunicazione I/O:1 Ethernet, 2 seriali (RS232 o RS485), 1 host USB 2.0 .

Comunicazione dati tramite  Ethernet:10/100Mbps.

Il nuovo modello presenta:5 MB di RAM.

Misurazione: 0,72 ms per 1000 istruzioni booleane.

Protocolli:Ethernet, Genius, Profibus DP, DeviceNet. Protocolli seriali slave SNP, slave I/O seriale e slave Modbus RTU.

Caratteristiche del prodotto

Una porta di comunicazione Ethernet:Ricevitore 10/100 Mbps, questa porta di comunicazione può essere utilizzata con workstation di programmazione, interfacce uomo-macchina (HMI), sistemi di controllo di supervisione e acquisizione dati (SCADA), prodotti hardware e software di terze parti, messaggistica tra controller e scambio di dati su gli stessi controller della piattaforma. Inoltre, la porta Ethernet può essere utilizzata per OPC UA in modo che dispositivi di terze parti possano essere integrati tramite il protocollo OPC. Oltre alla comunicazione Ethernet, GE IC695CPE305 integra due porte seriali conformi agli standard di comunicazione RS232 e RS485 e dispone di una porta host USB 2.0 che consente il download e il caricamento di programmi utente da una pen drive di uno smartphone.

Alta velocità di elaborazione:La velocità del processore è di 1,1 GHz e la velocità di scansione abituale è di 0,72 ms per 1000 istruzioni booleane, GE IC695CPE305 può elaborare rapidamente un gran numero di operazioni logiche e attività di elaborazione dati, garantendo prestazioni in tempo reale e alta efficienza del sistema.

Tanta RAM:Con 5 MB di RAM e 5 MB di memoria utente non volatile, offre spazio sufficiente per contenere programmi e dati utente; gli utenti possono sviluppare ed espandere liberamente i programmi applicativi.

Installazione

Montaggio:Il backplane universale RX3i fornisce una posizione per l'inserimento del modulo GE IC695CPE305. Controlla che il modulo sia posizionato in posizione e che la connessione sia solida.

Nota: se l'orientamento del modulo è sbagliato il modulo non entrerà.

Risoluzione dei problemi

Errore di comunicazione:In caso di errore di comunicazione, la prima cosa da controllare è il cavo di comunicazione, assicurarsi che sia collegato correttamente ed evitare eventuali danni. Quindi verificare l'impostazione dei parametri di comunicazione per assicurarsi che siano corretti, come velocità di trasmissione, bit di dati, bit di stop e bit di parità. Sostituire il cavo di comunicazione, scambiarlo per collegarlo a un altro dispositivo ove possibile. In caso di Ethernet, assicurarsi che la configurazione di rete e l'IP siano impostati correttamente.

Errore del programma:Se il programma si comporta in modo anomalo, controllare innanzitutto che il codice del programma non contenga errori o contraddizioni logiche. Controlla lo stato di esecuzione del programma e i valori delle variabili con gli strumenti di debug del software di programmazione.

Problema di alimentazione:Se il modulo non si accende normalmente o c'è un guasto, la prima cosa che dobbiamo controllare è la tensione di alimentazione, se è normale. Successivamente, verificare che il cavo di alimentazione sia collegato correttamente o non strappato. Se puoi, sostituisci l'alimentatore per restringere il campo del problema.

Campo di applicazione

Automazione Industriale:GE IC695CPE305 viene utilizzato principalmente in vari sistemi di controllo delle linee di produzione nel campo dell'automazione industriale come la produzione automobilistica, la lavorazione alimentare e la produzione farmaceutica. Si riferisce a una varietà di controlli operativi delle apparecchiature di produzione, monitoraggio in tempo reale del processo di produzione, secondo il programma per regolare il processo di produzione, migliorare l'efficienza produttiva, la qualità del prodotto e la sicurezza della produzione. Può anche connettersi ad altri dispositivi tramite Ethernet, porte seriali e altre interfacce di comunicazione per realizzare l'integrazione e il coordinamento dell'intera linea di produzione.

Domotica:GE IC695CPE305 può essere utilizzato per controllare o monitorare il funzionamento di varie apparecchiature e sistemi negli edifici, come sistemi HVAC, sistemi di illuminazione e sistemi di controllo degli accessi. Può ottenere il controllo automatico e la gestione del risparmio energetico degli edifici attraverso l'interazione dei dati con sensori, attuatori e altri dispositivi, in modo che gli edifici abbiano un comfort e un'efficienza energetica più elevati.
