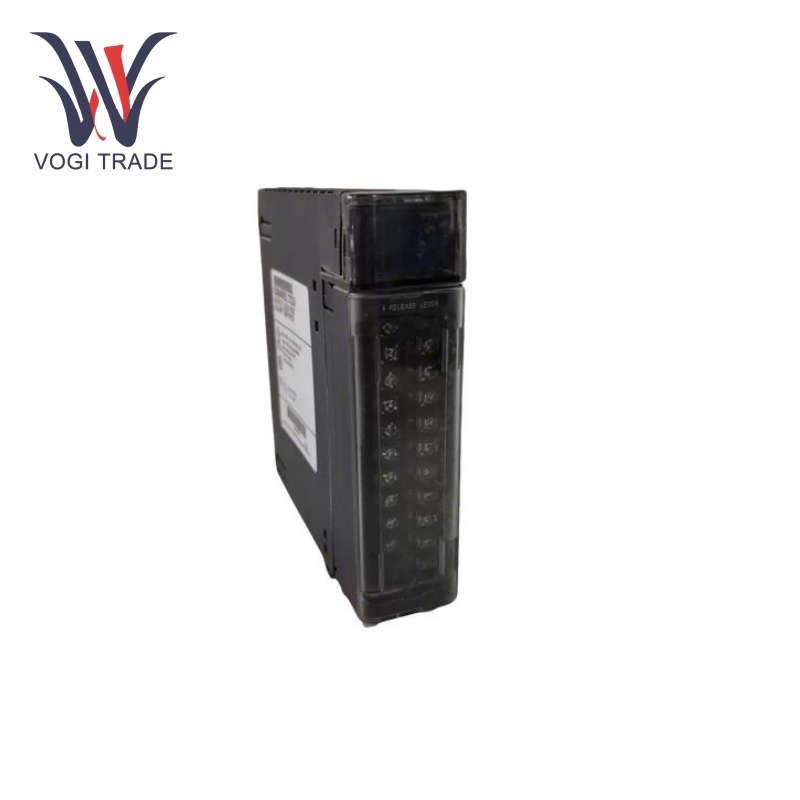

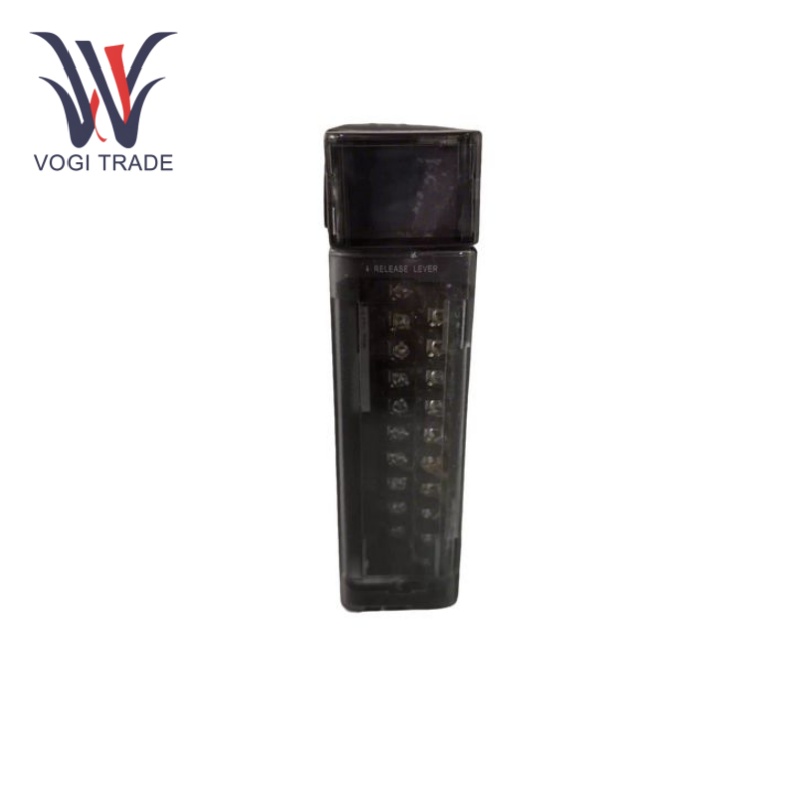

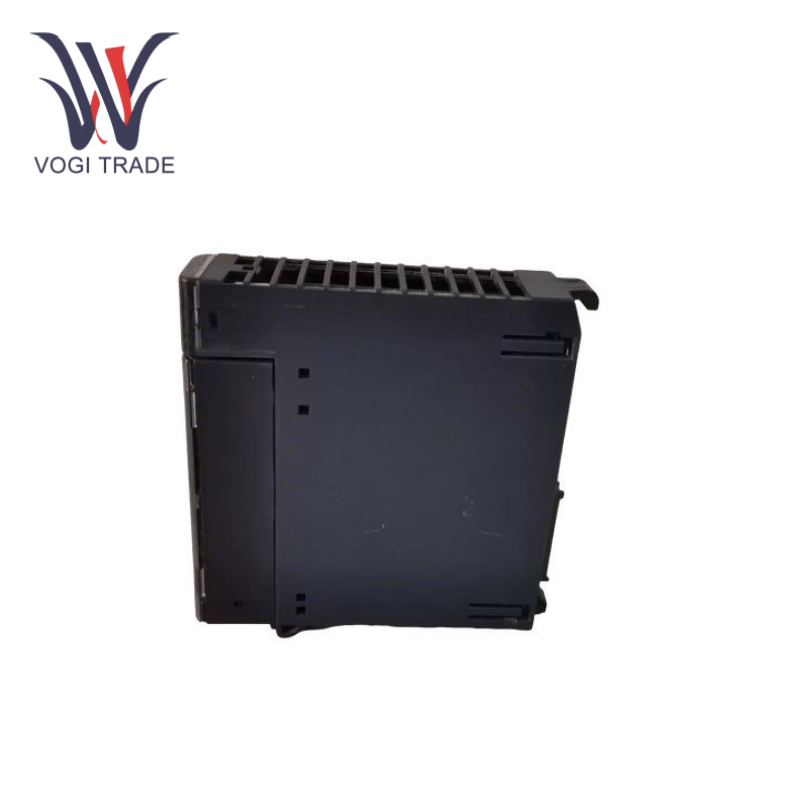

GEIC694MDL732

Parametro tecnico

Tensione nominale:24 VCC.

Intervallo di tensione di uscita:Da 12 a 24 V CC (+20%, -15%).

Corrente di uscita:0,5 A per punto, 2 A massimo per comune.

Corrente di spunto:4,78 A per 10 ms.

Caduta di tensione in uscita:1 V massimo.

Perdita fuori dallo stato: 1 mA massimo.

Tempo di risposta:2 ms massimo.

Tempo di risposta disattivato:2 ms massimo.

Caratteristiche funzionali

Logica positiva e facilità di connessione:Il design a logica positiva di GE IC694MDL732 è semplice da cablare e programmare. Esiste un forte accoppiamento tra il bus di alimentazione negativo e i terminali del modulo, il metodo di connessione è semplice e chiaro e il tasso di errori di cablaggio è basso.

Ampia tensione:La tolleranza nella tensione a 24 V CC lo rende applicabile a diversi livelli di tensione di alimentazione in diverse macchine in un settore, il che garantisce che GE IC694MDL732 funzioni in buono stato con elevata adattabilità.

Capacità di corrente ad alto rendimento:La corrente di uscita massima di ogni punto è 0,5 A, il terminale comune è 2 A, può pilotare direttamente una varietà di dispositivi di carico ad alta potenza (avviatore motore, solenoide, indicatore, ecc.), ridurre il relè intermedio, risparmiare costi e spazio di cablaggio.

Ben compatibile:il modulo fa parte della serie GE Fanuc RX3i, GE IC694MDL732 ha una buona compatibilità con altri dispositivi e moduli della serie GE Fanuc RX3i, che possono essere facilmente integrati nel sistema di controllo esistente e possono realizzare connessioni e comunicazioni senza soluzione di continuità.

Metodi operativi

Installare:Il modulo GE IC694MDL732 è posizionato nello spazio specificato sullo slot del ripiano nel controller della serie GE PACSystems RX3i e verificare che il modulo sia inserito e che la connessione sia salda. Secondo lo schema elettrico del circuito, collegare i terminali di uscita del modulo a dispositivi di carico esterni e assicurarsi che la polarità e le linee di segnale dei poli positivo e negativo siano collegate correttamente.

Uscita e controllo del segnale:Dopo aver installato e configurato il modulo, è possibile inviare segnali di controllo ai dispositivi di carico esterni. Il controller genera e invia i segnali di controllo secondo la logica programmata e i requisiti di controllo. Il software di programmazione e l'interfaccia uomo-macchina consentono agli utenti di osservare e manipolare i segnali di uscita.

Campi di applicazione

Iautomazione industriale: GE IC694MDL732  è ampiamente utilizzato per controllare il funzionamento di motori, elettrovalvole, valvole, ecc., per realizzare l'automazione e il controllo del processo di produzione.

Sistema di alimentazione:È ampiamente utilizzato nei sistemi di generazione, trasmissione e distribuzione di energia, può controllare l'interruttore del circuito della rete elettrica e le apparecchiature di protezione del relè, garantire il funzionamento sicuro e stabile del sistema di alimentazione.

Automazione degli edifici:Nel sistema di automazione degli edifici, GE IC694MDL732  può controllare il funzionamento corrispondente di varie apparecchiature elettriche nell'edificio (come ascensori, condizionatori d'aria, sistemi di illuminazione, ecc.) per migliorare l'efficienza energetica e il livello di gestione dell'edificio.

Trasporti:Nel settore dei trasporti, può essere applicato nei sistemi di controllo di ferrovie, metropolitane e sistemi di trasporto intelligenti per controllare il funzionamento di semafori, interruttori di segnale e altre apparecchiature e garantire il funzionamento sicuro ed efficiente del sistema di trasporto.
