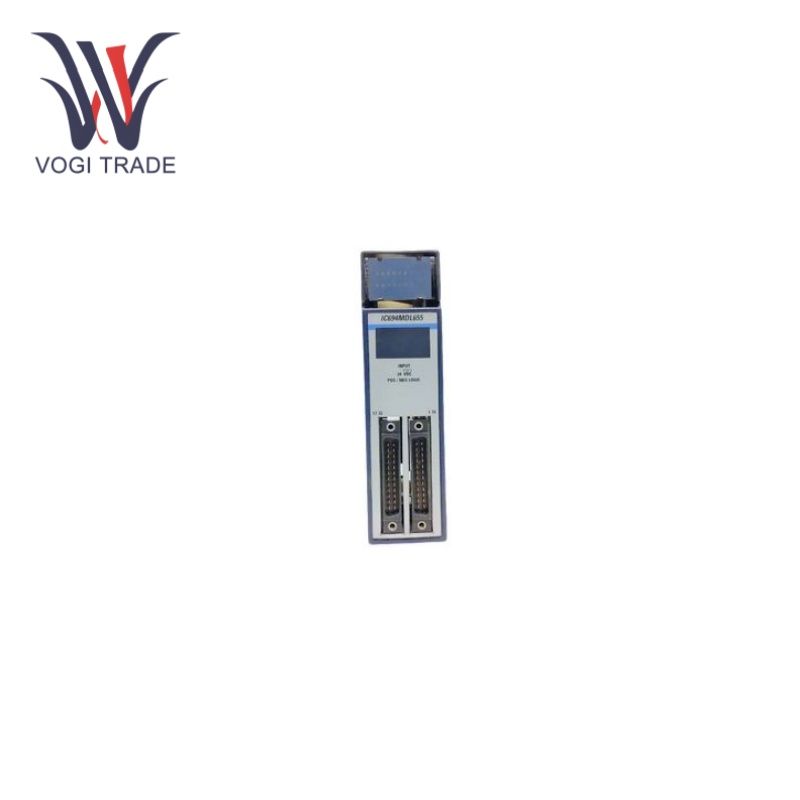

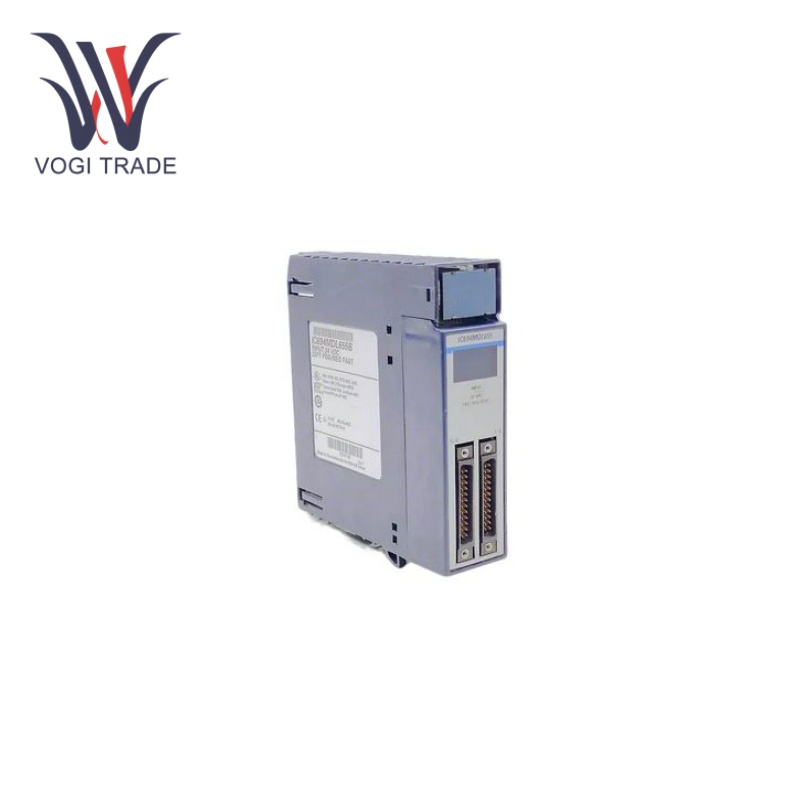

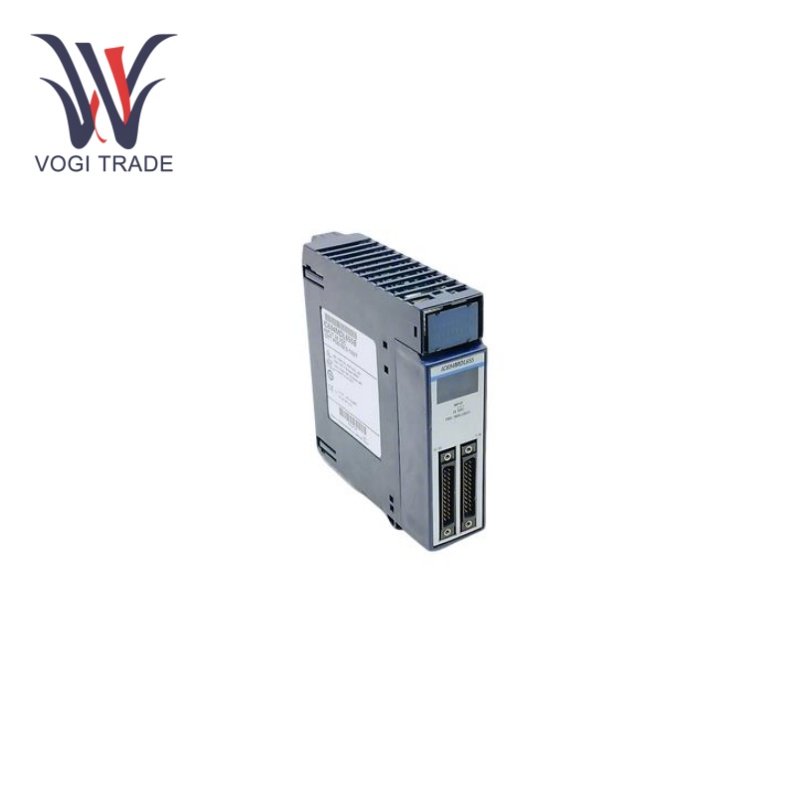

GEIC694MDL655

Parametro tecnico

Tensione nominale:24 VCC, logica positiva/negativa.

Intervallo di tensione in ingresso:Da 0 a +30 VCC.

Numero di ingressi:32.

Corrente in ingresso:7,0 mA.

Tensione in stato attivo:Da 11,5 a 30 VCC

Tensione fuori stato:Da 0 a 5 VCC.

Corrente in stato attivo:3,2 mA (minimo).

Corrente fuori stato:1,1 mA (massimo).

Tempo di risposta:2 ms massimo.

Caratteristiche funzionali

Alta densità di ingresso:GE IC694MDL655 dispone di 32 punti di ingresso, che consentono una densità di ingresso piuttosto elevata (rispetto ai moduli a punto singolo), riducendo efficacemente il numero di moduli per ottimizzare il sistema dell'utente e aiutando l'utente a risparmiare spazio e denaro di installazione.

Compatibile con la logica:GE IC694MDL655 accetta livelli logici positivi o negativi, migliorando la flessibilità nella progettazione e nell'applicazione del sistema poiché possono funzionare con una varietà di sensori e dispositivi.

Tolleranza di tensione:Il funzionamento fino a 30 V consente di ottenere una tolleranza all'alta tensione in modo che l'acquisizione dei dati possa essere affidabile e non influenzata dalle fluttuazioni della tensione di alimentazione.

Diagnosi dei guasti

Misurazione di tensione e corrente:Controllo della tensione e della corrente in ingresso Se i valori misurati sono diversi dall'intervallo normale, potrebbe indicare un problema con l'alimentazione o il circuito interno del modulo sensore a ultrasuoni. Pertanto, inserire una tensione troppo piccola può causare diversi sintomi, come un aumento del segnale di ingresso esterno; l'anomalia attuale indicherà il cortocircuito del circuito interno o altri guasti.

Diagnosi indicatore LED:Quando abilitati, i LED verdi di GE IC694MDL655 possono riflettere direttamente lo stato on/off di ciascun punto di ingresso. Un LED si accende quando viene logicamente rilevato un segnale di ingresso che dovrebbe essere ON.

Campi di applicazione

Automazione Industriale: È ampiamente utilizzato in varie linee di produzione di automazione industriale, come la produzione automobilistica, la lavorazione alimentare e la produzione farmaceutica, per monitorare lo stato di sensori, interruttori e altri dispositivi e realizzare il controllo e il monitoraggio del processo di produzione.

Sistema di alimentazione:Nei sistemi di generazione, trasmissione e distribuzione di energia, GE IC694MDL655 può essere utilizzato per monitorare lo stato di interruttori automatici, relè e altre apparecchiature e trasmettere tempestivamente le informazioni sullo stato al sistema di controllo per garantire un funzionamento sicuro e stabile del sistema di potere.

Industria:Nelle industrie, può essere utilizzato per monitorare lo stato di vari sensori e interruttori, come sensori di temperatura, sensori di luce e sensori di porte, e controllare il funzionamento di sistemi di condizionamento dell'aria, sistemi di illuminazione e sistemi di controllo degli accessi.

Trasporti:GE IC694MDL655 può essere utilizzato nei sistemi di controllo di ferrovie, metropolitane e sistemi di trasporto intelligenti nel settore dei trasporti per monitorare lo stato di segnali, interruttori e altre apparecchiature e garantire che il sistema di trasporto funzioni in modo sicuro ed efficiente.
