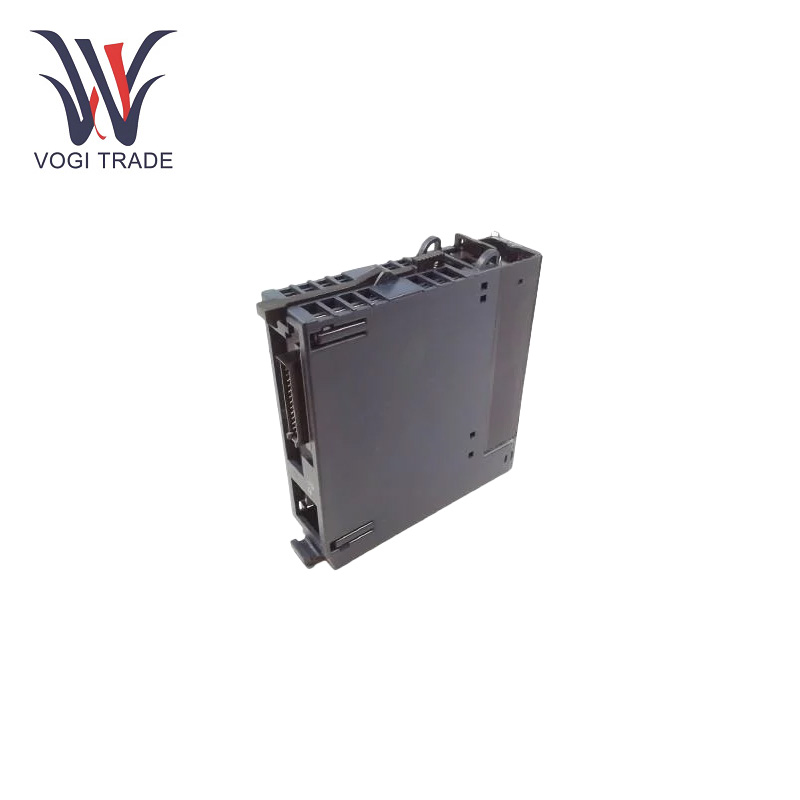

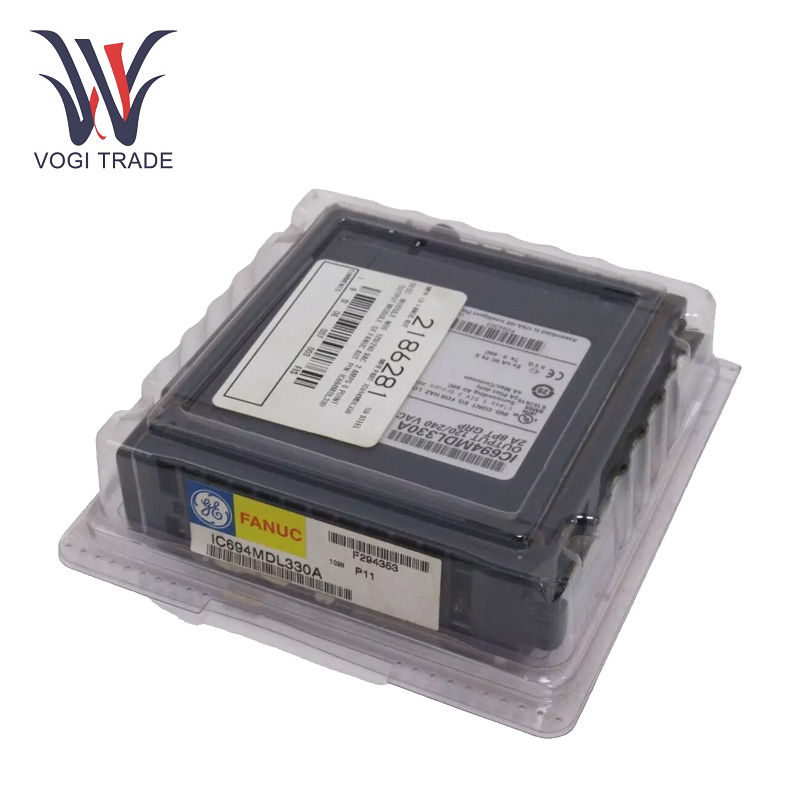

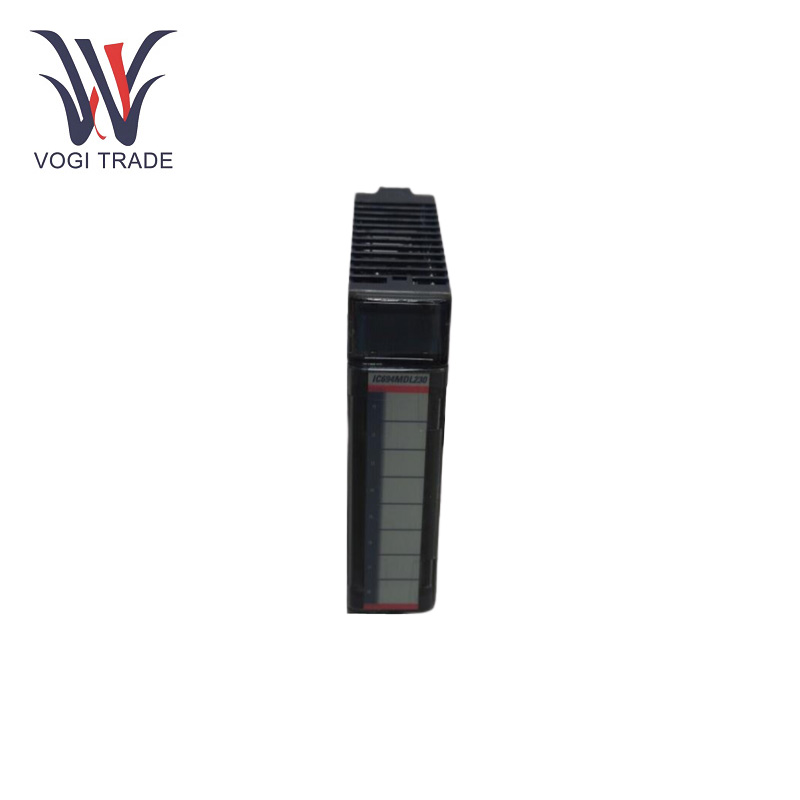

GEIC694MDL330

Parametro tecnico

Tensione nominale: 240 V CA.

Intervallo di tensione di uscita: da 85 a 264 V CA a frequenza da 50 a 60 Hz.

ProduzioneCuDit: 2A massimo.

Icorrente di uscita di spunto: 20A massimo.

OCaduta di tensione in uscita: 1,5 V.

Corrente di dispersione in uscita: 3 mA.

Dal campo al backplane e alla massa del telaio: 250 V CA continua.

Gruppo a gruppo: 250 V CA.

Numero di uscite: 8, disposti in 2 gruppi isolati con 4 punti di uscita in ciascun gruppo.

Tempo di risposta: 1 ms massimo.

Consumo energetico: 160mA.

Caratteristiche funzionali

RispostaI tempi sono veloci: Il tempo massimo di risposta della corrente attiva del GE IC694MDL330 è 1 ms e con il tempo di risposta corrente disattivata è di 1/2 ciclo massimo, consentendo di controllare lo stato dell'uscita in modo rapido e accurato, questo è vitale nelle applicazioni che richiedono un tempo di risposta rapido, come linee di produzione ad alta velocità e sistemi di controllo in tempo reale.

I vari meccanismi di protezione: 5 ampere per ogni gruppo di uscite, smorzatore RC per ogni singola uscita per evitare che l'uscita di disturbi elettrici transitori danneggi il modulo e le apparecchiature ad esso collegate a causa di sovracorrente o sovratensione elettrica.

Punti di uscita multipli e gruppi isolati: GE IC694MDL330 ha 8 punti di uscita organizzati in 2 gruppi disaccoppiati con 4 punti di uscita ciascuno. Il comune è unico per ciascun gruppo in modo che i gruppi possano essere utilizzati su diverse sezioni dell'alimentazione CA, consentendo all'utente di collegare e controllare i carichi in modo indipendente.

Diagnosi dei guasti

Diagnosi del software: Utilizzando il software di configurazione di GE, l'utente può controllare lo stato dell'uscita e i parametri di funzionamento di GE IC694MDL330 in tempo reale. Ciò che il software può fare è fornire messaggi di errore dettagliati e informazioni diagnostiche che aiutano gli utenti a restringere la causa principale della maggior parte dei problemi, inclusa la causa principale come impostazioni di uscita errate, errori di comunicazione, correnti di uscita anomale, ecc.

Test multimetro: Misura la tensione e la corrente di uscita del modulo. E se il valore misurato è anomalo, potrebbe indicare che il modulo è difettoso o che il carico è anomalo.

Campi di applicazione

Automazione industriale: GE IC694MDL330 è ampiamente utilizzato nella produzione automobilistica, nella lavorazione alimentare, nei macchinari per l'imballaggio e in altre linee di produzione di automazione industriale per controllare lo stato di avvio-arresto e di funzionamento di motori, elettrovalvole, relè e altre apparecchiature e realizzare l'automazione e il controllo intelligente del processo di produzione.

Sistema di alimentazione: Nel processo di generazione, trasmissione e distribuzione di energia, GE IC694MDL330 può essere utilizzato per controllare lo stato di commutazione di interruttori automatici, contattori e altre apparecchiature elettriche, monitorare e controllare il funzionamento del sistema di alimentazione, garantendo il funzionamento sicuro e stabile della rete elettrica .

Automazione degli edifici: Viene utilizzato per controllare il funzionamento di ascensori, condizionatori d'aria, sistemi di controllo dell'illuminazione e altri dispositivi per realizzare la gestione centralizzata e il controllo intelligente dell'ambiente dell'edificio per migliorare il comfort e l'efficienza energetica dell'edificio.

Controllo del processo: GE IC694MDL330 può essere utilizzato nel settore del controllo di processo dell'industria chimica, petrolchimica, farmaceutica e di altro tipo per controllare l'apertura e la chiusura di valvole, l'avvio-arresto di pompe e altre apparecchiature e realizzare il controllo accurato dei parametri di processo e della automazione del processo produttivo.
