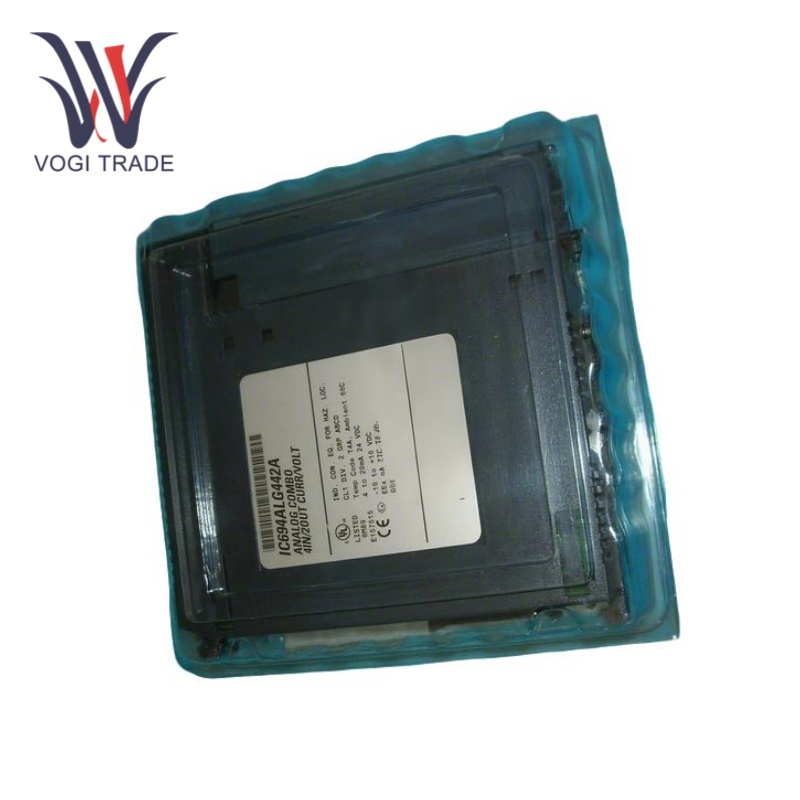

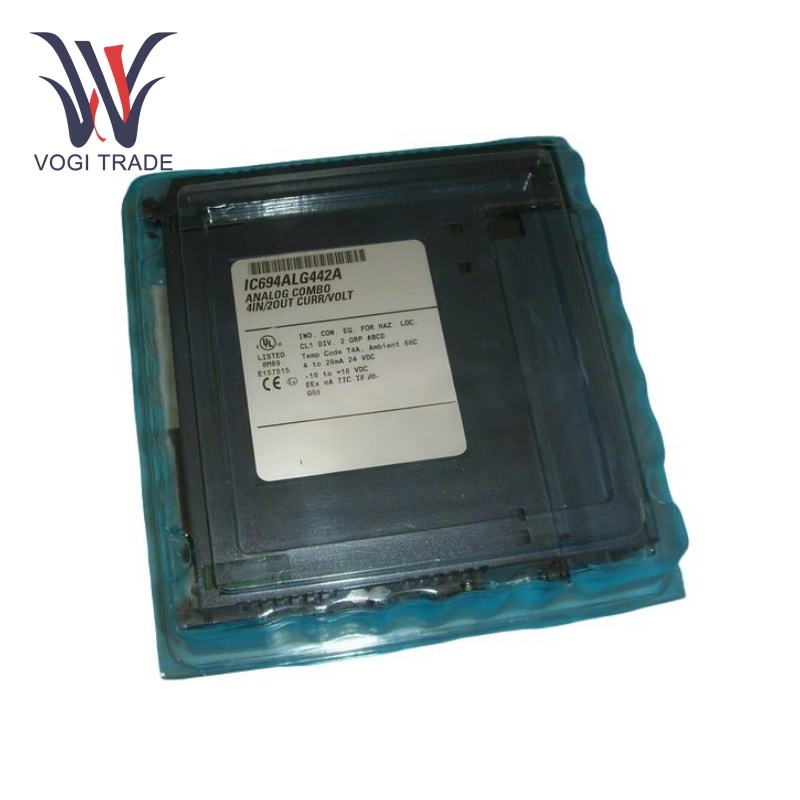

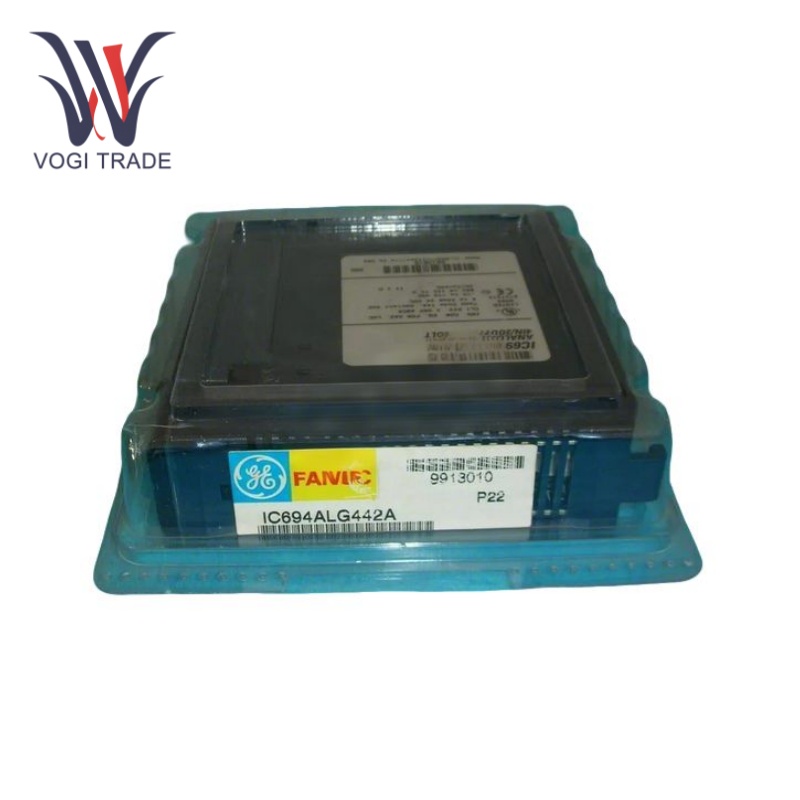

GEIC694ALG442

Parametro tecnico

Numero di canali di ingresso:4 canali di ingresso analogici differenziali.

Tipi di segnali di ingresso:0-10 V CC.

Impedenza di ingresso:250 ohm.

Precisione dell'ingresso analogico:±0,25% del fondo scala.

Intervallo di tensione di alimentazione:Da 20 a 30 VCC.

Ondulazione di tensione:10%.

Prelievo attuale:95 mA.

Frequenza di aggiornamento del canale:2 ms

Tasso di aggiornamento:3 ms.

Risoluzione digitale:12 bit.

Uscita configurabileStati:Mantieni e riduci.

Caratteristiche funzionali

Tasso di conversione elevato:La velocità di conversione di GE IC694ALG442 è di 2 ms e anche la velocità di aggiornamento del canale è di 2 ms, in grado di rispondere rapidamente al cambiamento del segnale analogico, adatto per elevati requisiti di tempo reale dell'applicazione.

Rilevamento allarmi e guasti:GE IC694ALG442 può impostare intervalli di allarme bassi e alti per tutti i canali di ingresso e può inviare alla CPU un errore di filo aperto di ciascun canale di uscita, rendendo più semplice per gli utenti monitorare lo stato di funzionamento del sistema e identificare e risolvere rapidamente i problemi.

Stato di uscita configurabile:Gli stati dei canali di uscita del GE IC694ALG442 sono hold e downscale configurabili. A questo punto, è possibile scegliere lo stato appropriato in base alle esigenze dell'apparecchiatura collegata in modo che il sistema possa funzionare in uno stato sicuro e stabile quando il controller host entra in modalità di arresto o si spegne.

Supporto hot-swap:Il modulo supporta la funzione hot swap, consentendo agli utenti di sostituire il modulo senza spegnere il sistema, riducendo i tempi di inattività del sistema e migliorando l'efficienza produttiva.

Diagnosi dei guasti

Gestione del segnale di uscitals:In tempo reale, misura la tensione di uscita e i segnali di corrente di GE IC694ALG442 utilizzando un multimetro o altri strumenti di misurazione. Confrontare i valori misurati con i valori impostati. Ciò significa che se i valori misurati differiscono notevolmente dai valori impostati, è possibile che il circuito di uscita del modulo o i dispositivi esterni non funzionino correttamente.

Segnale di ingresso del modulo:Controllare che i segnali di ingresso del modulo siano nell'intervallo normale. Se i segnali di ingresso sono anomali, potrebbe trattarsi di un guasto dei sensori o della linea di segnale collegata al modulo.

Campi di applicazione

Controllo del processo:GE IC694ALG442 è ampiamente utilizzato nel controllo dei processi, nelle industrie monetarie e farmaceutiche quando è necessario raccogliere ed elaborare variabili quali flusso, temperatura, pressione e livello. Grazie alla raccolta e all'output accurati di segnali analogici, può controllare l'azione di valvole, pompe e altre apparecchiature per garantire la stabilità e la sicurezza del processo di produzione.

Controllo della macchina:Viene utilizzato nelle apparecchiature di produzione meccanica e di automazione per controllare la velocità e la posizione del motore, l'interruttore dell'elettrovalvola e altri attuatori per ottenere un controllo preciso e l'automazione delle apparecchiature.

Automazione degli edifici:Nei sistemi di automazione degli edifici, GE IC694ALG442 può essere utilizzato per regolare il funzionamento del sistema di condizionamento dell'aria, i sistemi di illuminazione, i sistemi di ventilazione e la potenza in uscita delle apparecchiature in base alle effettive esigenze dello scopo di risparmio energetico e comfort.
