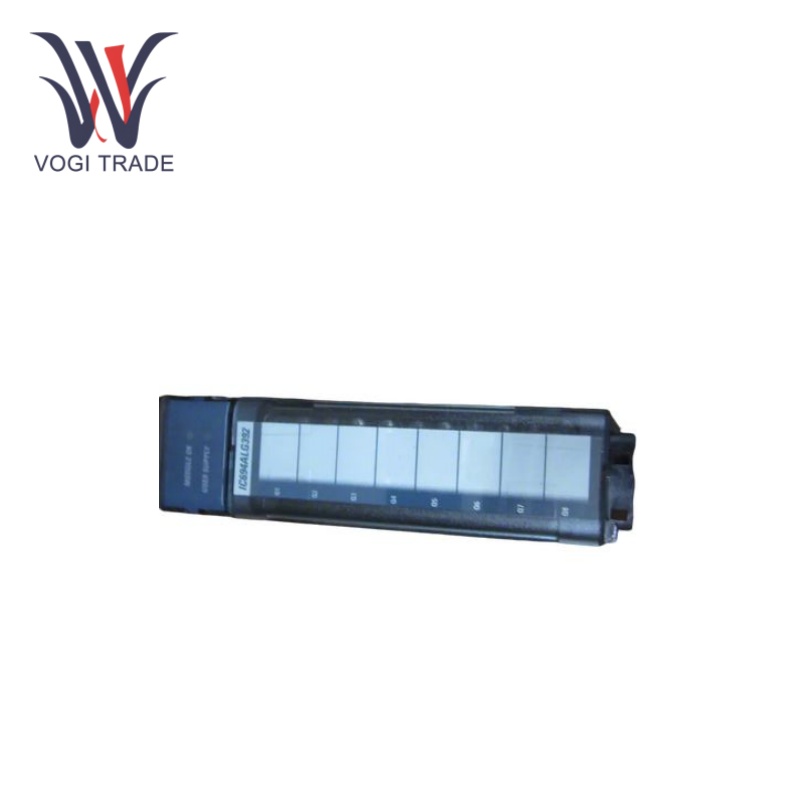

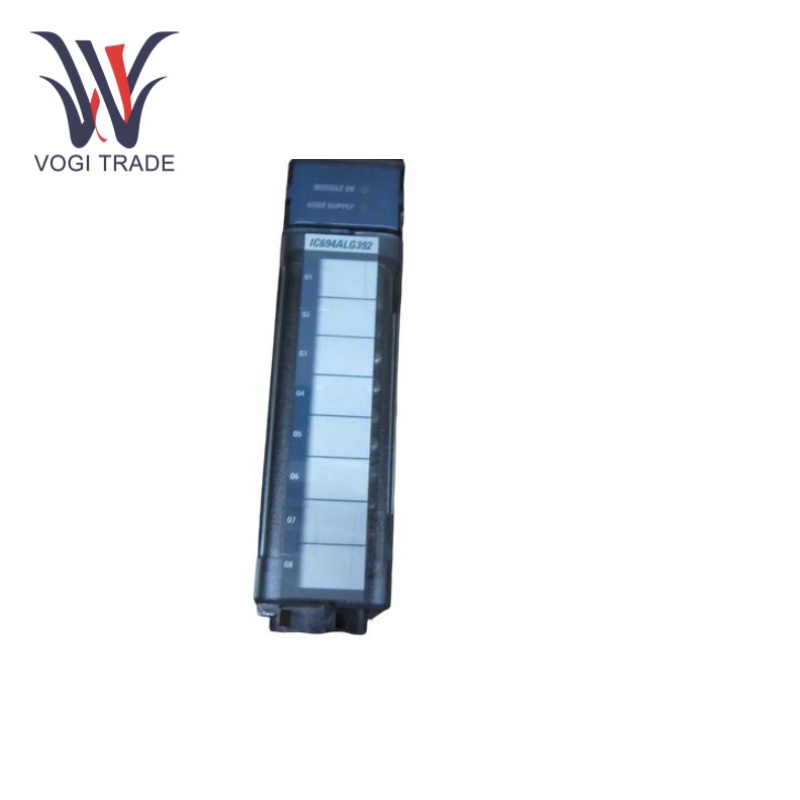

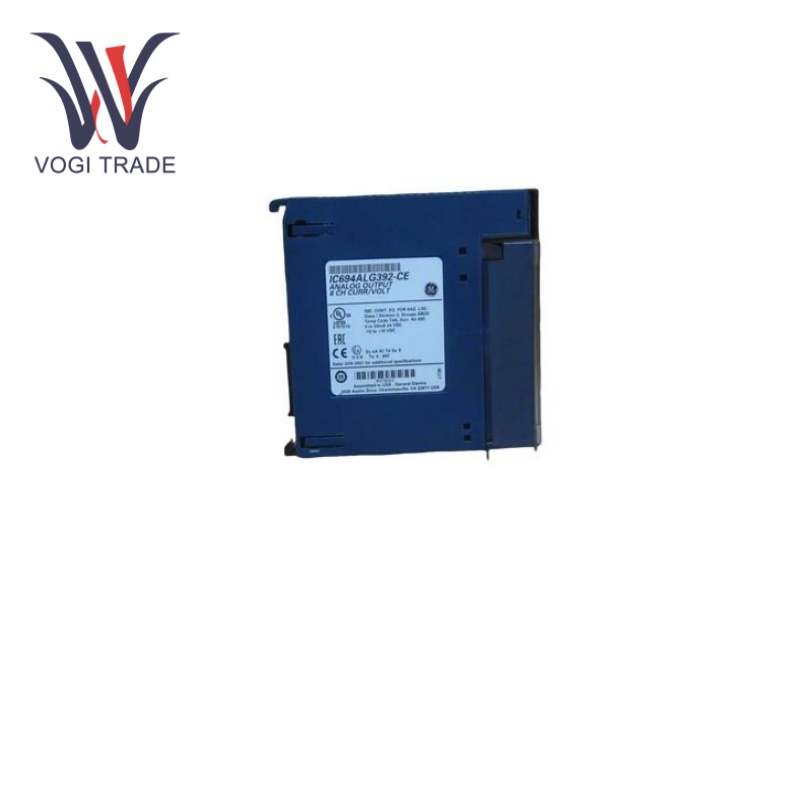

GEIC694ALG392

Parametro tecnico

Numero di canali di uscita:8 canali di uscita single-ended.

Dall'alimentazione del backplane PLC da +5 VCC:110mA

Dall'alimentazione utente +24 VCC:315 mA

UTasso di aggiornamento: 8 millisecondi.

Gamma di tensione:Da 20 VCC a 30 VCC.

Ondulazione di tensione:10% (massimo).

Carico massimo in uscita:2 kiloohm

Capacità di carico in uscita:2000 pF, induttanza 1H.

Caratteristiche funzionali

Tasso di aggiornamento rapido:La velocità di aggiornamento degli 8 canali di uscita di GE IC694ALG392 è ​​di soli 8 millisecondi, in grado di rispondere quasi istantaneamente ai cambiamenti nel sistema di controllo ed è adatto per il controllo di segnali analogici con un ciclo di controllo veloce.

Divertimento con rilevamento guasti interniazioni: GE IC694ALG392 è ​​dotato di rilevamento di apertura (rilevamento di guasti a filo aperto). La diagnostica della CPU aiuta l'utente e il personale di manutenzione a identificare i problemi in modo rapido e immediato. Quando il filo è allentato, completamente aperto o rotto, il guasto verrà monitorato dalla diagnostica della CPU.

Protezione da inversione di tensione e sottotensione dell'alimentatore esterno:GE IC694ALG392 dispone di funzioni di protezione da inversione di polarità e sottotensione per l'alimentatore esterno, che possono efficacemente impedire che il modulo venga danneggiato da un collegamento errato dell'alimentatore o da fluttuazioni della tensione di alimentazione e aumentare l'affidabilità e la sicurezza del modulo.

Diagnosi dei guasti

Diagnostica CPU :Le informazioni sull'errore verranno visualizzate nella diagnostica della CPU se si verifica un errore di cavo aperto o altri errori interni in GE IC694ALG392. I risultati diagnostici possono essere visualizzati dall'utente tramite il software di programmazione o l'interfaccia uomo-macchina del sistema di controllo, consentendogli di identificare rapidamente la posizione e la causa del guasto.

Monitoraggio del segnale di uscita:Controllare il modulo prima del montaggio e, quindi, se il modulo non funziona correttamente, direttamente riconducibile alla parte difettosa specifica. Confrontare i valori effettivi con quelli impostati. Quando il valore misurato dal modulo non corrisponde in modo significativo al valore impostato, sarà un segno di un malfunzionamento del circuito di uscita del modulo e dell'apparecchiatura esterna collegata.

Campi di applicazione

Controllo del processo:GE IC694ALG392 è ​​ampiamente utilizzato nelle industrie di controllo di processo come petrolchimica, chimica e farmaceutica per il controllo delle variabili nel processo tra cui flusso, temperatura, pressione e livello. Per garantire che il processo di produzione sia stabile e sicuro, può emettere segnali analogici accurati per controllare l'azione di valvole, pompe e altre apparecchiature.

Controllo dei macchinari:Nel campo della produzione meccanica e delle apparecchiature automatizzate, può essere utilizzato per controllare la velocità e la posizione dei motori, l'apertura e la chiusura delle elettrovalvole e il funzionamento di altri attuatori, ottenendo un controllo accurato e un funzionamento automatizzato dell'apparecchiatura.

Automazione degli edifici:GE IC694ALG392 può essere applicato nei sistemi di automazione degli edifici per controllare il funzionamento del sistema di condizionamento dell'aria, del sistema di illuminazione, del sistema di ventilazione e di altre apparecchiature di regolazione della potenza in uscita in base alle effettive esigenze per raggiungere scopi di risparmio energetico e comfort.

Acquisizione e monitoraggio dei dati:Questo modulo può convertire il segnale analogico ottenuto nel segnale digitale in modo che possa essere analizzato dal sistema di controllo. Nel frattempo, può anche essere utilizzato per monitorare lo stato operativo di vari sensori e apparecchiature, fornendo supporto dati in tempo reale per il funzionamento e la manutenzione del sistema.
