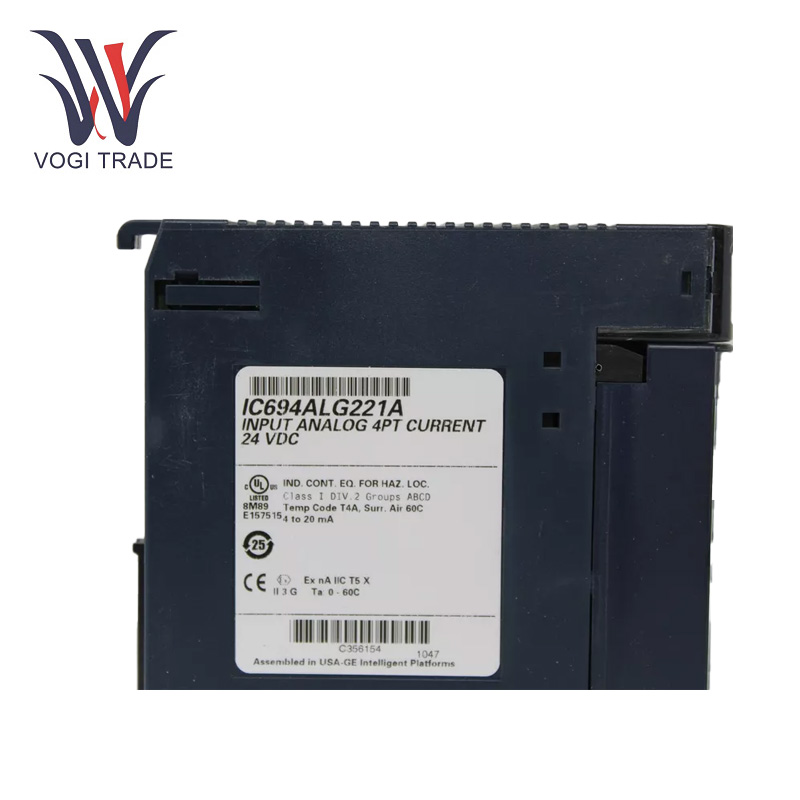

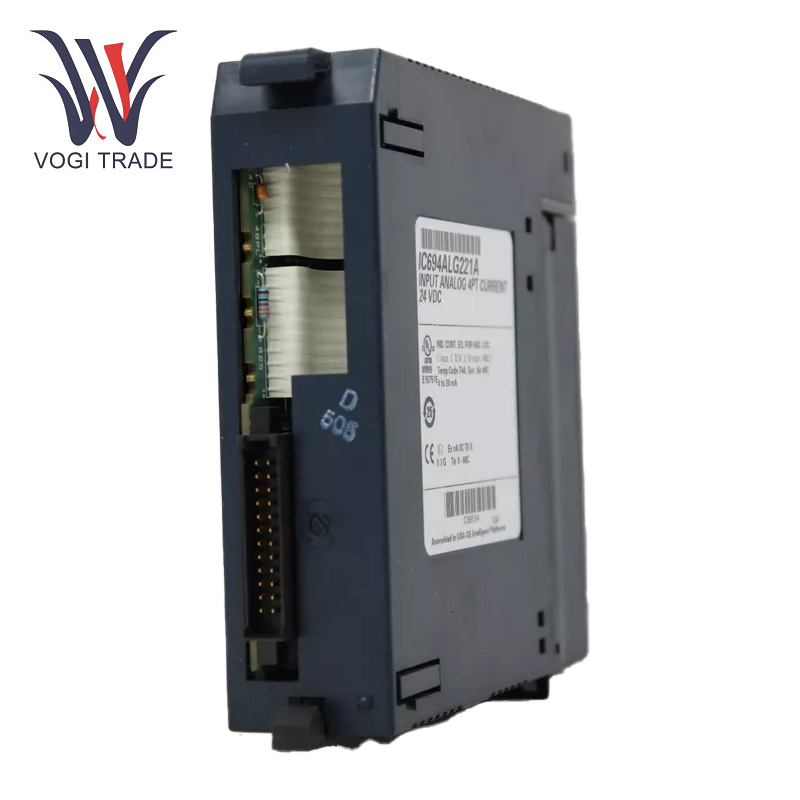

GEIC694ALG221

Parametro tecnico

Canale di ingresso: 4 canali di ingresso analogici.

Intervallo del segnale di ingresso： 4-20 mA.

Risoluzione：Risoluzione a 12 bit.

Tempo di conversione: 2,5 ms.

Isolamento： Fornisce l'isolamento elettrico tra i circuiti di ingresso, uscita e logici.

Requisiti di alimentazione：Alimentazione da 5 V CC.

Temperatura operativa: da 0°C a 60°C.

Temperatura di conservazione: da -40°C a 85°C.

Umidità: dal 5% al ​​95% senza condensa.

Caratteristiche funzionali

Convertitore analogico-digitale integrato: GE IC694ALG221 può convertire i dati analogici in un formato digitale che può essere letto ed elaborato dal controller host per integrare ed elaborare sistemi di segnali analogici e segnali digitali.

Migliori prestazioni di isolamento: Fornisce in uscita un isolamento dal campo ottico al backplane e un isolamento da terra del telaio con tensione continua di 250 V CA e  1500 V CA per 1 minuto, efficace per rumore e interferenze esterne e migliora l'affidabilità e la stabilità del modulo in ambienti di produzione industriale estremi.

Due intervalli di ingresso e ponticelli di intervallo: I due intervalli di ingresso di 0-20 mA e 4-20 mA e i ponticelli di intervallo di ciascun canale rendono la configurazione di GE IC694ALG221 più flessibile e gli utenti possono selezionare l'intervallo di ingresso appropriato e la modalità di connessione del ponticello in base alle effettive esigenze. Migliora l'adattabilità del modulo alle diverse condizioni di lavoro.

Diagnosi dei guasti

Test su generatori di segnali e multimetri: L'utente può utilizzare un generatore di segnale per iniettare un segnale analogico standard in GE IC694ALG221, quindi utilizzare un multimetro per misurare i segnali di ingresso e di uscita del modulo per verificare se il modulo può convertire e trasmettere correttamente il segnale analogico. Se il valore misurato non è coerente con il valore impostato, significa che il modulo è difettoso.

Metodo di sostituzione: Se è possibile sostituire il GE IC694ALG221 sospetto con un modulo normale per il test. Se l'intero sistema funziona correttamente dopo aver sostituito il modulo, è giunto il momento di riparare o sostituire quello originale.

Campi di applicazione

Au industrialeTomazione: Viene comunemente utilizzato nelle linee di produzione di automazione industriale come la produzione automobilistica, la lavorazione alimentare e i macchinari per l'imballaggio per collegare e acquisire segnali analogici da vari sensori e strumenti di misura, come sensori di temperatura, sensori di pressione e misuratori di flusso, e trasmettere i dati al responsabile del trattamento e del controllo per ottenere il monitoraggio e il controllo del processo produttivo.

Controllo del processo: GE IC694ALG221 viene utilizzato per monitorare e controllare i parametri di processo come temperatura, pressione, flusso e livello del liquido nel settore del controllo di processo, come l'industria chimica, petrolchimica e farmaceutica. Utilizzando questo modulo è possibile misurare l'ingresso analogico ad alta precisione e l'elevata velocità di aggiornamento del modulo può soddisfare il controllo accurato del processo e migliorare la qualità e l'efficienza della produzione.

Introduzione alla Building AuTomazione: Nel campo dell'automazione degli edifici, GE IC694ALG221 può essere utilizzato per collegare e acquisire segnali analogici da vari sensori e apparecchiature ambientali: sensori di temperatura, sensori di umidità, sensori di luce, ecc., e trasferire i dati al controllo dell'edificio e alla gestione centralizzata, implementare il controllo intelligente dell'ambiente dell'edificio, migliorare il comfort e l'efficienza energetica dell'edificio, ecc.

Sistema di alimentazione: GE IC694ALG221 può essere utilizzato per monitorare e controllare i segnali analogici di varie apparecchiature di potenza e sensori nel processo di generazione, trasmissione e distribuzione di energia (generatori, trasformatori e interruttori automatici, ecc.) e inviare i dati raccolti al centro di controllo monitorare e controllare il sistema energetico in tempo reale, in modo da garantire il funzionamento sicuro e stabile della rete elettrica.
