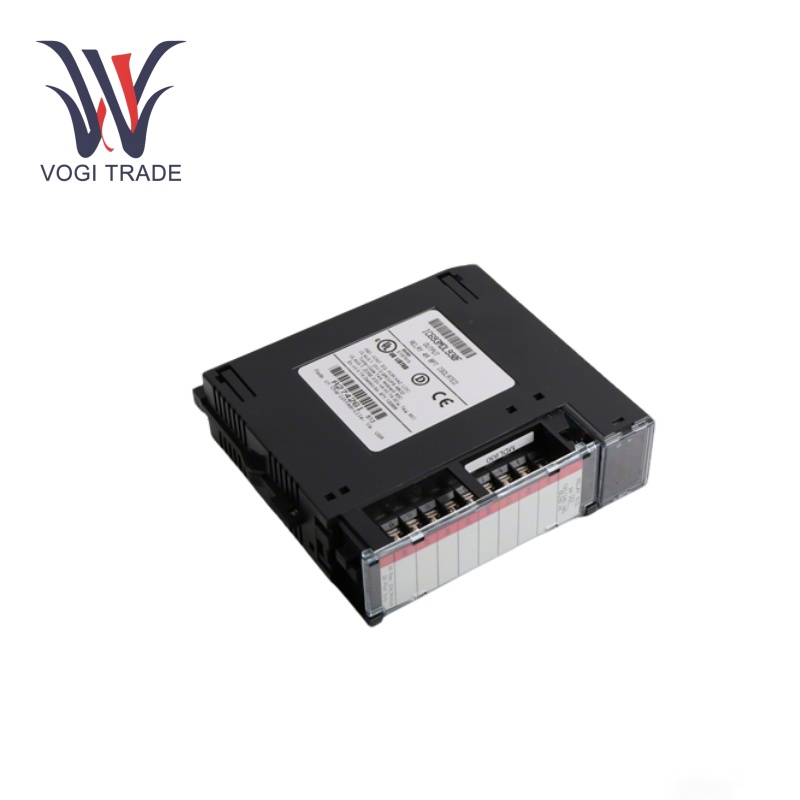

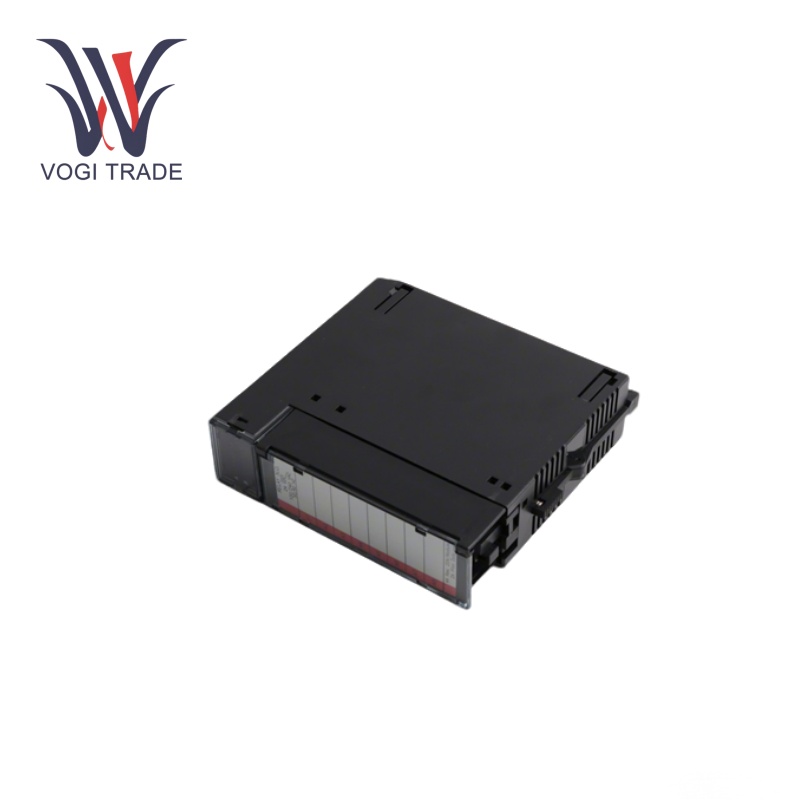

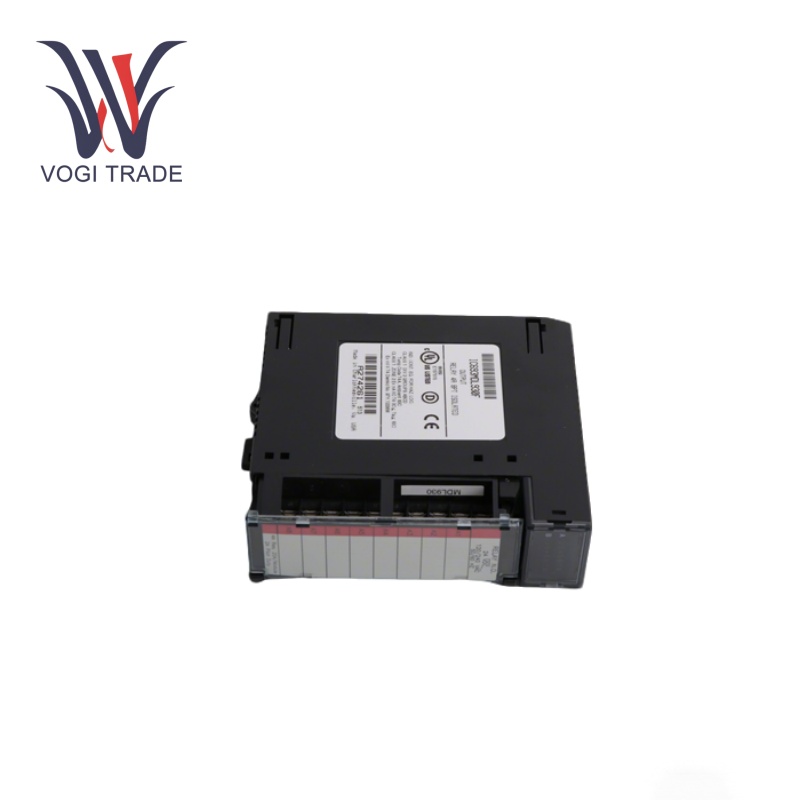

GE IC693MDL930

Parametro tecnico

Tensione nominale: 24 V DC.

Numero di output: 8.

Frequenza:50/60 Hz.

Corrente di output: 4 a per circuito.

Intervallo di tensione di uscita: 5 - 30 V DC, 5 - 250 V AC.

Isolamento: 1500V tra lato campo e lato logico; 500v tra gruppi.

Consumo attuale del backplane: 6 mA da un autobus da 5 V; 70 mA da un autobus da 24 V.
Tempo di risposta: 15 ms.

Frequenza di commutazione: 20 cicli al minuto.

CORRENTE INSRUSH MASSIME: 5 A.

Temperatura operativa: 0 - 50 ° C.

Larghezza del modulo: Slot singolo.

Caratteristiche funzionali

Output ad alta capacità: GE IC693MDL930 ha un totale di 8 circuiti di relè normalmente aperti, con una capacità di commutazione in uscita di 4 A per circuito, che può soddisfare i requisiti di controllo di vari carichi ad alta potenza.

Elevato isolamento: Isolamento 1500v tra lato campo e lato logico e isolamento 500v tra gruppi, per evitare efficacemente interferenze incrociate tra vari circuiti per migliorare la stabilità e l'affidabilità del sistema.

Compatibilità ad ampio tensione: GE IC693MDL930 funziona con tensione classificata da 24 V DC o 120/240 V CA e l'intervallo di tensione di uscita è 5-30 V DC e 5 - 250 V CA può essere regolato in base a diversi requisiti di alimentazione e requisiti di carico.

Monitoraggio dello stato: GE IC693MDL930HAS in cima due file di LED verdi. La prima riga A1 può visualizzare lo stato del punto di uscita 1 - 8: lo stato di acceso o spegnimento, che può aiutare l'utente a osservare quale canale funziona in qualsiasi momento.

Compatibile:Progettato per il controller logico programmabile serie 90-30; si monta in qualsiasi slot I/O di una piastra da base a 5 - slot o 10 - slot. Supporta anche i moderni sistemi RX3I e RX7I.

Aree di applicazione

Industria manifatturiera: GE IC693MDL930 viene utilizzato per facilitare il controllo e il monitoraggio delle attrezzature e del sistema nel processo di produzione, dalle cinture del trasporto a robot e linee di produzione. Controlla l'inizio e la fermata delle cinture del trasportatore e delle braccia robotiche.

Industria energetica: Viene utilizzato nella supervisione e nella regolamentazione delle centrali elettriche a carbone, delle reti elettriche e dell'apparato energetico. Ad esempio, GE IC693MDL930 può regolare l'apertura e la chiusura degli interruttori di circuiti nelle reti di alimentazione, nonché gestire il funzionamento delle apparecchiature di conversione di energia nelle centrali elettriche.

TransportAtion: Viene utilizzato per controllare e funzionare i semafori, i sistemi di localizzazione dei veicoli e le attrezzature di trasporto. Ad esempio, può controllare la commutazione dei semafori e il funzionamento delle porte dei biglietti automatiche nelle stazioni della metropolitana, ecc.

Automazione dell'edificio: GE IC693MDL930 può controllare le attrezzature in un edificio intelligente, inclusi ascensori, sistemi di aria condizionata e sistemi di illuminazione. Può fare cose come accendere o spegnere le unità di aria condizionata e aprire o chiudere le porte dell'ascensore, per esempio.

Industria del trattamento delle acque： Viene utilizzato nel sistema di controllo degli impianti di trattamento dell'acqua per controllare il funzionamento di pompe, valvole e altre attrezzature e per monitorare la qualità dell'acqua e i parametri di processo.
