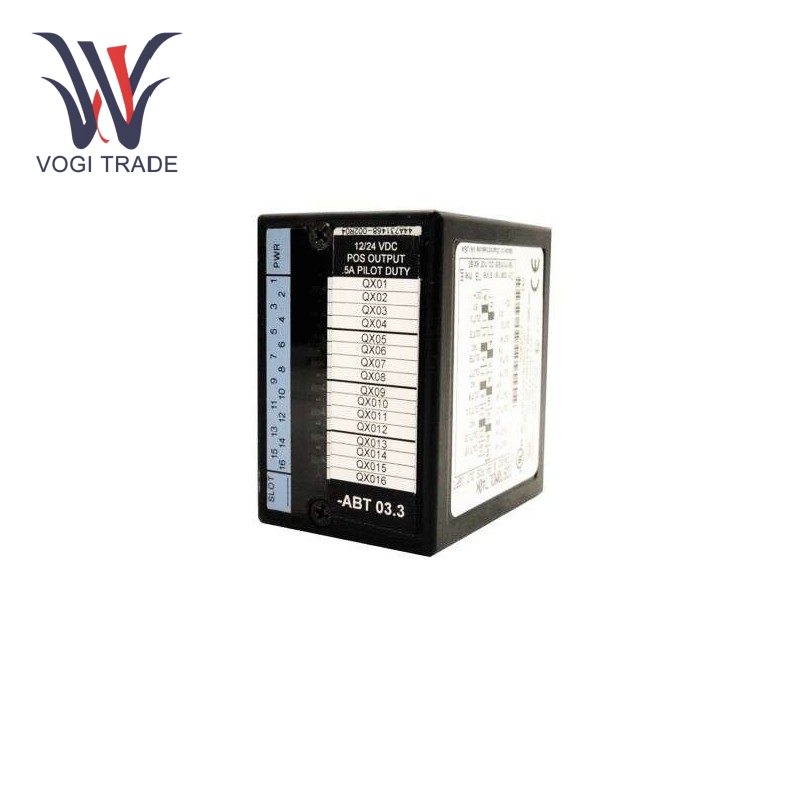

GEIC670MDL740

Specifica

Intervallo di tensione in ingresso: 10 V CC-30 V CC;

Intervallo di tensione in uscita: 9,2 V CC-29,5 V CC;

Voltaggio nominale: 24 V CC;

Corrente di uscita massima per punto: 0,5 A;

Corrente di uscita massima per modulo: 4A;

Corrente di picco: max 2A, ultimi 100ms;

Canale di uscita: 16 canali di uscita a logica positiva.

Protezione e diagnosi： Il fusibile da 5 A nel GE IC670MDL740 protegge l'alimentatore esterno dal collegamento inverso, che potrebbe danneggiare il modulo e causare transitori di rumore, e potrebbe anche rilevare la bruciatura del fusibile.

Corrente di carico minima: 1mA per punto;

Indicatore: Ogni punto della scheda è collegato ad un LED indicatore di stato per l'attivazione e disattivazione dell'uscita. Inoltre il fusibile del gruppo comune è provvisto di un indicatore LED che segnala se è aperto.

Caratteristiche

Logica di uscita e range di tensione：Il GE IC670MDL740 è a logica positiva; il livello alto indica uno stato valido, coerente con la filosofia delle convenzioni logiche dei sistemi di controllo tradizionali. Per la tensione di uscita, l'intervallo della tensione di uscita è 9,2-29,5 V CC e normalmente funzionerebbe con una tensione di carico compresa tra 10 V e 30 V CC. Il suo intervallo di tensione molto ampio consente a GE IC670MDL740 di essere compatibile con molti tipi diversi di dispositivi CC con diversi requisiti di tensione; ad esempio, fornire una tensione di pilotaggio adeguata per piccoli relè o spie luminose aventi tensioni nominali diverse.

Indicatoree di stato：Ogni punto di uscita contiene il proprio indicatore LED, facilmente visibile attraverso la parte trasparente del frontalino superiore di GE IC670MDL740, e può essere utilizzato dal tecnico per determinare visivamente lo stato del percorso di uscita durante il funzionamento ed è di enorme aiuto in eseguendo controlli di debug in loco. Ad esempio, quando si apportano modifiche alla linea di produzione automatizzata di imballaggi, il tecnico, puntando una luce, determinerà rapidamente se un determinato segnale di uscita funziona correttamente e, per estensione, se l'apparecchiatura di imballaggio associata ha ricevuto il comando di controllo corretto.

Applicazionen

TrasportoCampo: Nel sistema per la generazione e il controllo automatico dei biglietti nelle stazioni della metropolitana e ferroviarie, GE IC670MDL740 può assumere il controllo dell'apertura e della chiusura delle barriere automatiche dei biglietti. Quando i passeggeri ricevono i biglietti o eseguono lo scorrimento della carta, i segnali inviati dal sistema aprono le barriere automatizzate dei biglietti per consentire ai passeggeri di passare. Inoltre, nel sistema di controllo di ascensori e scale mobili nelle stazioni, GE IC670MDL740 diventa vantaggioso per controllare l'uso e la cessazione del movimento di ascensori o scale mobili e consente questo cambio automatico di funzionamento in base alle condizioni del carico trasportato, che in modo significativo migliora l'efficienza e la sicurezza del funzionamento.

Produzione automobilistica:Nella linea di produzione di assemblaggio di automobili, GE IC670MDL740 può essere utilizzato per controllare l'avvio, l'arresto e la commutazione di stato di varie apparecchiature.  Ad esempio, GE IC670MDL740 controlla l'avvio e l'arresto delle apparecchiature di saldatura robotizzate. Quando la carrozzeria dell'auto raggiunge la stazione di saldatura, GE IC670MDL740 emette un segnale per avviare il robot per l'operazione di saldatura.  può anche controllare il funzionamento del motore sul nastro trasportatore per ottenere un trasporto accurato delle parti dell'automobile tra le diverse stazioni.

Automazione degli edifici: Controllo dell'ascensore in grattacieli. Ad esempio, GE IC670MDL740 controlla le operazioni degli ascensori, l'apertura e la chiusura delle porte e le possibili combinazioni di esse. Quando un passeggero preme il pulsante di chiamata dell'ascensore, il sistema dell'ascensore riceve il segnale e trasmette un comando di controllo all'ascensore, abbassandolo o alzandolo e aprendo le porte. GE IC670MDL740 può facilmente supportare varie tecniche avanzate di controllo di gruppo per una distribuzione ottimale del carico, risolvendo il tipico problema della gestione delle chiamate consistente nel flusso di traffico dell'ascensore e nella disponibilità dell'ascensore.
