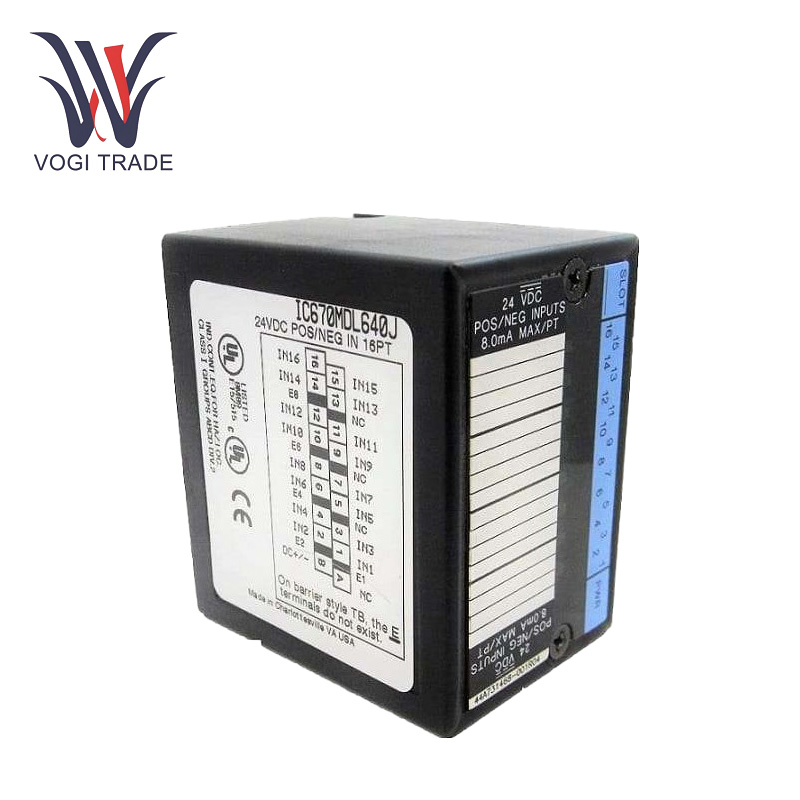

GE IC670MDL640

Parametri operativi

Intervallo di tensione di uscita regolabile sul campo:0 - 30 VDC.

Tensione operativa nominale:24 VDC.

Numero di canali di input: 16.

Numero di canali: 10.

Tensione di isolamento:250 VAC (permanente) / 1500 VAC per 1 min.

Impedenza:3 kΩ (minimo).

Currente corrente tipica trattata dall'alimentazione:75 Ma.

Corrente massima disegnata dall'alimentazione:83 Ma.

Stato 0 corrente:0 - 1Ma State 1 Corrente: 3.0 - 8Ma.

Tempo di risposta (tipico):6 ms.

Caratteristiche del prodotto

Supporto logico multiplo:I cablaggi logici positivi e negativi sono entrambi supportati. Gli consente di adattarsi facilmente a diversi ambienti industriali. Ad esempio, in diverse linee industriali automatiche in cui alcuni sistemi elettrici sono stati progettati su logica positiva e alcuni su logica negativa, questo modulo può essere facilmente combinato senza complicati processi di conversione del segnale.

Gestione precisa degli input:Cosa fa il modulo: GE IC670MDL640 può misurare accuratamente i segnali di ingresso con un intervallo di 0-30 VDC con un livello di tensione nominale di 24 VDC La corrente di ingresso dell'utente per ciascun canale di ingresso è 7,5 mA 24 VDC. Questa precisa gestione degli input garantisce che gli scelte di omettere eventuali fonti di errore sfruttano i sensori disponibili e le apparecchiature esterne, che consentono un rilevamento e il trasferimento accurati dei segnali di input nel sistema di controllo.

Risposta rapida:Il tempo di risposta di input di sullo stato e lo stato off entrambi è 6ms, tipico (max) (insieme a 10 ms. Tale risposta rapida è vitale in situazioni di controllo del tempo reale. Ad esempio, può rispondere rapidamente alle variazioni dello stato del sensore nei processi di produzione ad alta velocità, consentendo al sistema di controllo di prendere decisioni e regolazioni tempestive.

Installazione

Montaggio del binario DIN:GE IC670MDL640 doveva semplicemente essere montato su una normale guida DIN. Il primo passo è posizionare le clip di montaggio del modulo in modo che sia allineato con le scanalature della guida DIN. Quindi, premere saldamente il modulo fino a quando non fa clic in posizione. Questo metodo è comune per i pannelli di controllo industriale con spazio limitato che semplifica anche lo scambio e il servizio del modulo.

Montaggio del pannello:Esiste anche la possibilità di pannello: montare pannelli di controllo progettati. I fori a vite sono pre -perforati sul pannello di controllo in base al motivo del foro di montaggio del modulo. Come prima, il modulo è fissato al pannello da viti o bulloni. Aiuta a creare un'installazione più resiliente per situazioni in cui le vibrazioni e la resistenza agli shock sono fondamentali.

Risoluzione dei problemi

Nessun rilevamento del segnale di ingresso:Verificare il cablaggio: ispezionare le connessioni di cablaggio tra dispositivi esterni e il modulo. Assicurarsi che i fili non siano sciolti, danneggiati o corrosi. Ricollegare saldamente i fili se ci sono segni di problemi.

Valori del segnale di ingresso anormali:L'interferenza elettrica può cambiare i valori del segnale di ingresso. Controlla il cablaggio per assicurarti che sia lontano: quelle linee elettriche ad alta tensione e altre fonti di interferenza elettromagnetica. Utilizzare i cavi schermati per ridurre al minimo le interferenze, se necessario.

Surriscaldamento del modulo:Devi verificare se il tuo modulo sta ottenendo abbastanza ventilazione. Se viene installato un pannello di controllo chiuso con il modulo, verificare se ci sono abbastanza fori di ventilazione. Una porta di ventilazione bloccata potrebbe portare all'accumulo di calore e al surriscaldamento.

Gamma di applicazioni

Automazione industriale:Nei sistemi di automazione industriali, GE IC670MDL640 viene utilizzato per collegare diversi tipi di sensori, al sistema di controllo. Questi sensori seguono la posizione, il movimento e la presenza di oggetti nel corso della produzione. Le letture dei sensori vengono trasmesse molto bene al controller logico programmabile, che controlla il funzionamento automatico di motori, attuatori e altre apparecchiature di linea di produzione.

Monitoraggio del sistema di alimentazione:GE IC670MDL640 viene utilizzato per monitorare lo stato delle apparecchiature elettriche nelle centrali elettriche e nelle sottostazioni. Ad esempio, può essere collegato a interruttori, interruttori e relè per percepire gli stati di Off. Emettendo accuratamente questi segnali di stato per il caricamento nel sistema di monitoraggio, gli operatori possono monitorare a distanza il funzionamento del sistema di alimentazione e rispondere in modo tempestivo a qualsiasi situazione anormale, garantendo la fornitura stabile di elettricità.

Gestione dell'edificio:E negli edifici intelligenti, GE IC670MDL640 collega tutti i tipi di sensori, inclusi sensori delle porte, sensori di finestre e sensori di temperatura, al sistema di gestione degli edifici. Aiuta a tenere d'occhio la sicurezza e lo stato ambientale. I segnali generati da questi sensori possono essere utilizzati dal sistema di gestione dell'edificio per controllare il funzionamento di sistemi di illuminazione, condizionamento e sicurezza al fine di fornire un ambiente sicuro e confortevole per gli occupanti dell'edificio.
