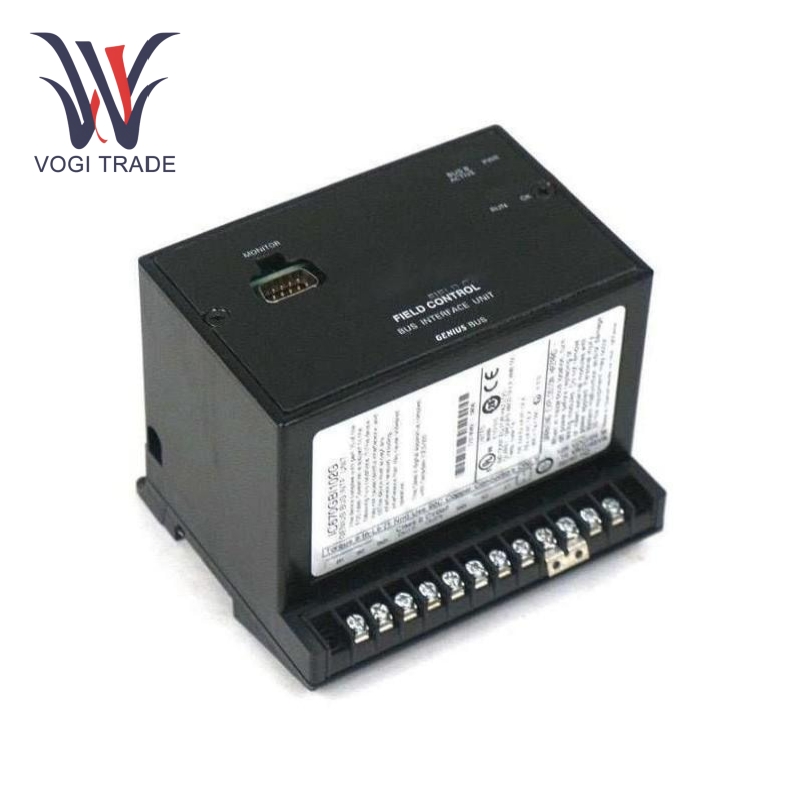

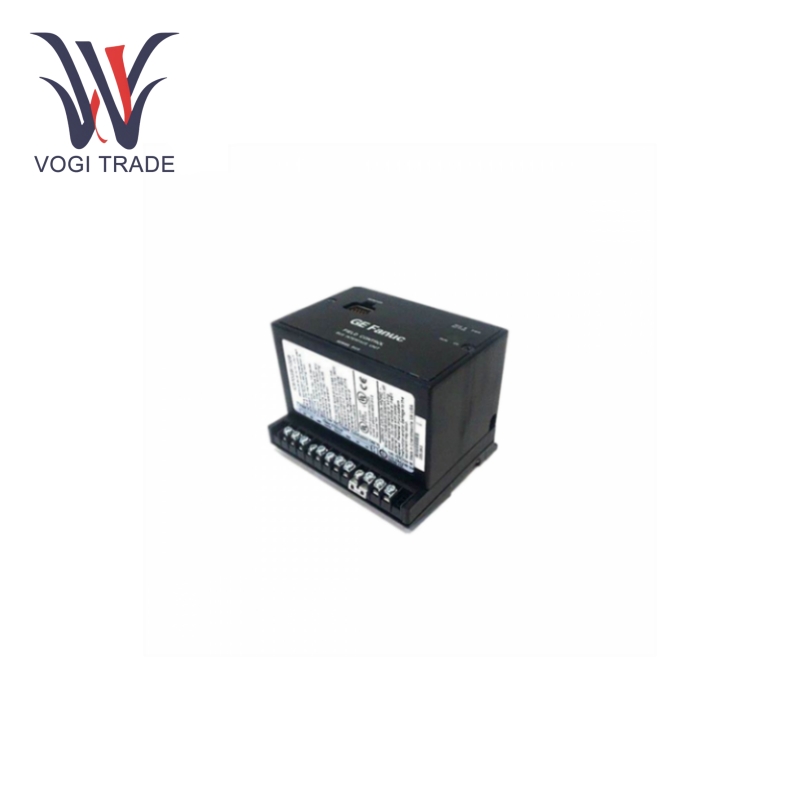

GEIC670GBI102

Specifica

Intervalli di tensione: L'intervallo di tensione CA è compreso tra 90 e 135 V CA, mentre l'intervallo di tensione CC è compreso tra 105 e 150 V CC.

Tensione nominale: 115 V CA, 125 V CC.

Consumo energetico: 48VA massimo a pieno carico a 115VAC; Massimo 24 W a pieno carico a 125 V CA.

Corrente di picco: 15-50A di picco; Durata massima 3 ms a pieno carico, altre osservazioni mostrano 20 A di picco, durata massima 3 ms.

Potenza in uscita: 6,5 V CC, 1,4 A massimo con tempo di mantenimento di 10 ms.

Frequenza di ingresso: da 47 a 63 Hz.

Intervallo di temperatura operativa: 0-60°C.

Intervallo di temperatura di conservazione: da -40 a 85°C.

Umidità relativa: dal 5% al ​​95%, senza condensa.

Resistenza terminale: I punti di connessione del bus principale e ausiliario sono dotati di punti di connessione con resistenza terminale i cui valori includono 75, 100, 120 o 150 ohm e vengono utilizzati per terminare una connessione bus. Ciò, in cambio, fornisce una connessione stabile per l'intera rete.

La porta di monitoraggio, d'altra parte, mostra una porta di monitoraggio della shell di tipo D a 9 pin per il collegamento di un programmatore portatile chiamato HHp.

Caratteristiche

Monitoraggio della comodità del porto: GE IC670GBI102 ha a sua disposizione una porta di monitoraggio della shell di tipo D a 9 pin che collega un programmatore portatile (HHp). Fornisce un'eccellente comodità all'applicazione per scopi di debug e manutenzione in loco. Il tecnico può collegare comodamente un programmatore portatile in loco per visualizzare gli stati operativi del sistema in tempo reale e diagnosticare i guasti in tempo reale. Ad esempio, quando il sistema viene riscontrato anomalo, è convenientemente possibile utilizzare quella porta come mezzo per individuare rapidamente i guasti all'interno di qualsiasi modulo I/O o come segnalato in qualche parte del programma. Possono essere eseguite anche riparazioni tempestive.

Supporto per la ridondanza della CPU: GE IC670GBI102 offre un'unità di elaborazione centrale completamente ridondante. Ogni volta che si verifica un guasto nella CPU principale, l'unità centrale di backup assume automaticamente il compito di controllo dell'intero sistema. Ciò contribuisce ad aumentare notevolmente l'affidabilità del sistema e a dare anche alla produzione industriale la continuità che cerca. Soprattutto in settori come quello elettrico e chimico che hanno richieste incredibili di sistemi stabilizzati, questo potere di ridondanza può efficacemente evitare gravi disastri produttivi che derivano fondamentalmente da guasti puntuali.

Applicazione

Industria manifatturiera automobilistica: Nell'officina di saldatura delle carrozzerie delle automobili, GE IC670GBI102 collega i sensori di posizionamento delle attrezzature, i robot di saldatura e le apparecchiature di rilevamento della qualità della saldatura. Ad esempio, collega i segnali di controllo di più robot di saldatura al sistema di controllo principale e riceve segnali dal sensore di posizionamento dell'attrezzatura stesso per garantire il corretto posizionamento delle parti del corpo durante la saldatura. Dopo il completamento dell'operazione di saldatura, gli ispettori della qualità della saldatura (rilevatore di difetti a ultrasuoni) trasmettono il loro segnale di ispezione ai sistemi di controllo tramite GE IC670GBI102 per determinare il livello di qualità associato al processo. Laddove sorgono problemi riguardanti la qualità della saldatura, il sistema di controllo monitora costantemente i parametri di saldatura e avvisa il sistema in caso di deviazione in modo da garantire qualità ad alta produttività nella fabbricazione della carrozzeria dell'automobile.

Edificio intelligente：Nei sistemi HVAC, GE IC670GBI102 collega sensori di temperatura interna ed esterna, sensori di umidità, controller di unità di condizionamento dell'aria e controller di apparecchiature di ventilazione. I sensori di temperatura e umidità ambiente ed esterna raccolgono dati e, tramite GE IC670GBI102, questo segnale viene trasmesso al sistema di gestione dell'edificio (BMS). Il BMS è quindi incaricato di avviare/arrestare il dispositivo di climatizzazione, nonché di controllarne le funzioni di raffreddamento, riscaldamento e deumidificazione, per consentire di controllare l'ambiente all'interno dell'edificio a livelli di comfort utilizzando la minor quantità di energia possibile. Ad esempio, in estate, quando la temperatura interna aumenta, il segnale del sensore di temperatura richiede al BMS di avviare l'unità di condizionamento per il raffreddamento tramite GE IC670GBI102 e regola la funzione di deumidificazione in base alle condizioni di umidità per mantenere il comfort dell'ambiente interno.

Farmaceutico: Nella linea di produzione di imballaggi, GE IC670GBI102 collega il sensore di conteggio dei farmaci, il motore di trasporto del materiale di imballaggio e il controller dell'apparecchiatura di termosaldatura. Il sensore di conteggio dei farmaci trasmette le informazioni sulla quantità del farmaco al sistema di controllo tramite GE IC670GBI102. Il sistema di controllo controlla la velocità del motore di trasporto del materiale di imballaggio e il tempo di lavoro dell'apparecchiatura di termosaldatura tramite GE IC670GBI102 garantendo che i farmaci siano confezionati accuratamente e che la confezione sia ben sigillata. Questo tipo di controllo preciso è importante per garantire la qualità dei farmaci e la realizzazione delle specifiche di produzione farmaceutica (GMP).
