GEIC670CHS001

Specifica

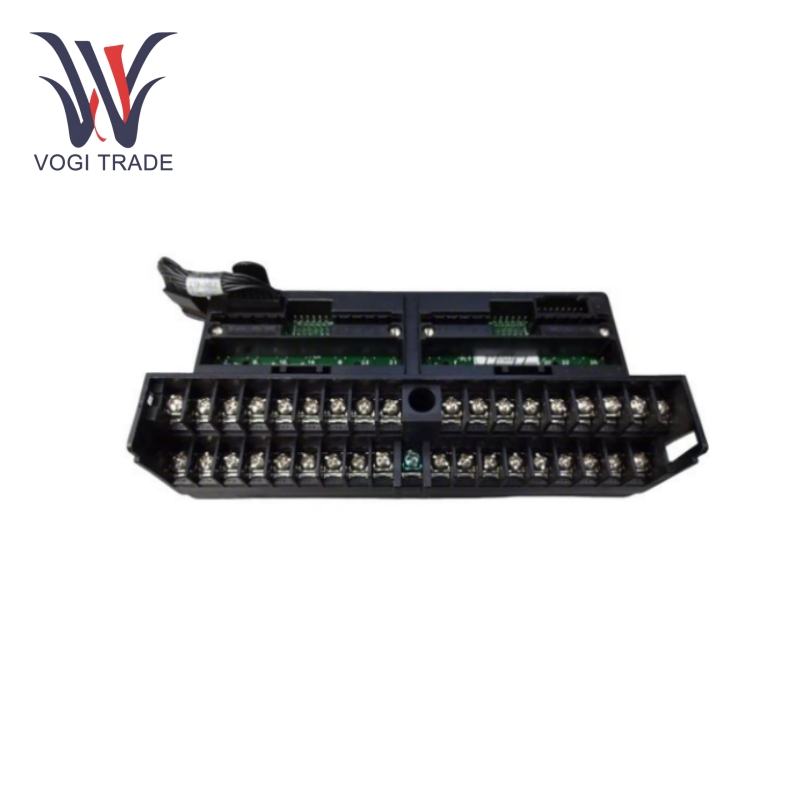

Quantità e specifiche del terminale: Sono presenti 37 terminali in totale, di cui 2 terminali (contrassegnati come terminali A e B) vengono utilizzati per il collegamento dell'alimentazione e i restanti 35 vengono utilizzati per il collegamento a terminale singolo.

Quantità e tipo di modulo: GE IC670CHS001 è un supporto I/O a barriera in grado di ospitare due moduli di controllo di campo I/O discreti e I/O analogici.

Tecnica di installazione: Il modulo terminale è progettato per l'installazione orizzontale e può essere montato su una guida DIN o direttamente sul sottopannello dell'alloggiamento.

Funzione di comunicazione: Il modulo GE IC670CHS001 fornisce la comunicazione backplane. Il connettore supportato dal modulo si collega nuovamente all'altro modulo di cablaggio dei terminali accanto ad esso. Durante l'utilizzo di questo modulo, in particolare nelle BIU assorbenti che utilizzano la versione 2.1 o il firmware successivo, consentirà l'inserimento o lo scollegamento a caldo.

Compatibilità: GE IC670CHS001 può essere collegato a una o più basi terminali tramite cavi preassemblati compatibili IC670CBL001 ed è inoltre possibile collegare terminali di cablaggio ausiliari per fornire messa a terra aggiuntiva, ritorno del segnale e connessioni comuni del segnale.

Caratteristiche

Stabilità meccanica: Il GE IC670CHS001 è bloccato nella base della cabina con l'ausilio di viti meccaniche che aiutano ad evitare qualsiasi disconnessione involontaria dovuta a sollecitazioni meccaniche. Oltre a ciò è presente una custodia protettiva sulla morsettiera della base I/O. Questa barriera protegge le parti attive dell'apparecchiatura dai cortocircuiti, migliorando così la stabilità meccanica e la sicurezza del sistema.

Funzionalità di scambio a caldo: GE IC670CHS001 consente la sostituzione a caldo in aree applicate in applicazioni non pericolose quando è installata una particolare unità di interfaccia bus. Ciò significa che mentre il sistema è in funzione, i moduli possono essere collegati o scollegati senza spegnere del tutto il sistema; ciò consentirà una tempestiva manutenzione del sistema e aggiornamenti quando necessario, riducendo i tempi di fermo della produzione associati alla manutenzione delle apparecchiature o alla sostituzione dei moduli e, a sua volta, aumenterà notevolmente la produzione.

Ospitare più moduli: GE IC670CHS001 è un supporto I/O di tipo recinto che ospita due moduli di controllo di campo e supporta moduli I/O discreti e I/O analogici. La capacità di GE IC670CHS001 di operazioni I/O rapide in uno spazio limitato migliora l'integrazione e la flessibilità di un sistema e consente agli utenti di configurare diversi tipi di moduli I/O in base alle proprie esigenze per diverse attività di controllo complesse.

Applicazione

Produzione automobilistica: Sulla linea di produzione automobilistica, GEIC670CHS001 può essere utilizzato per interconnettere i segnali di controllo del robot e i segnali di controllo delle apparecchiature di saldatura con vari segnali dei sensori. Ad esempio, durante la saldatura delle carrozzerie, collega il segnale di controllo del movimento della manipolazione della saldatura con i segnali dell'apparecchiatura attuatore per controllare la qualità della saldatura e l'efficienza della produzione.

Fabbricazione meccanica: Nelle macchine utensili CNC e anche in ogni altro tipo di lavorazione meccanica, GEIC670CHS001 può interconnettere sensori di posizione utensile, sensori di velocità del mandrino e variare input di controllo diversi in modo da garantire un livello di controllo più elevato per una lavorazione e una qualità del prodotto ottimali.

Industria farmaceutica: Nel settore farmaceutico, il controllo ambientale dei parametri di produzione e di processo è quasi alla pari dove sistemi di controllo come GEIC670CHS001 si uniscono a sensori di temperatura e umidità, sensori di pressione, ecc. e vari segnali di controllo di apparecchiature farmaceutiche in camere bianche.

Controllo intelligente: Nel sistema HVAC degli edifici intelligenti, GE IC670CHS001 può essere utilizzato per collegare il sensore di temperatura, il sensore di umidità, il sensore di velocità dell'aria e vari segnali di controllo della centrifuga per consentire al climatizzatore di eseguire un controllo intelligente, regolando il funzionamento stato dell'unità di climatizzazione in base ai cambiamenti delle condizioni ambientali interne ed esterne, con conseguente miglioramento degli aggettivi energetici di efficienza e comfort termico interno.
