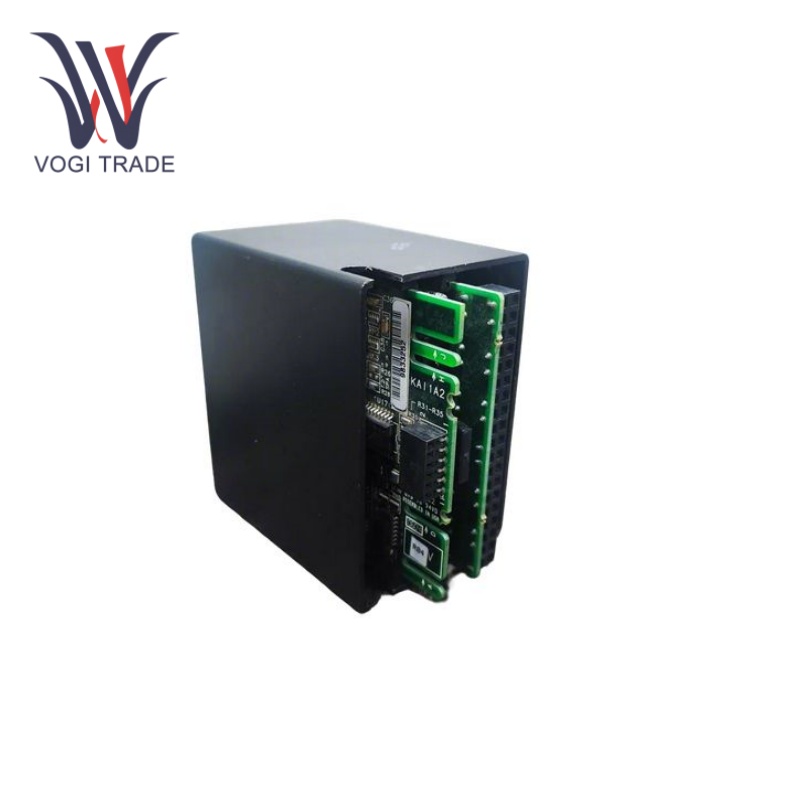

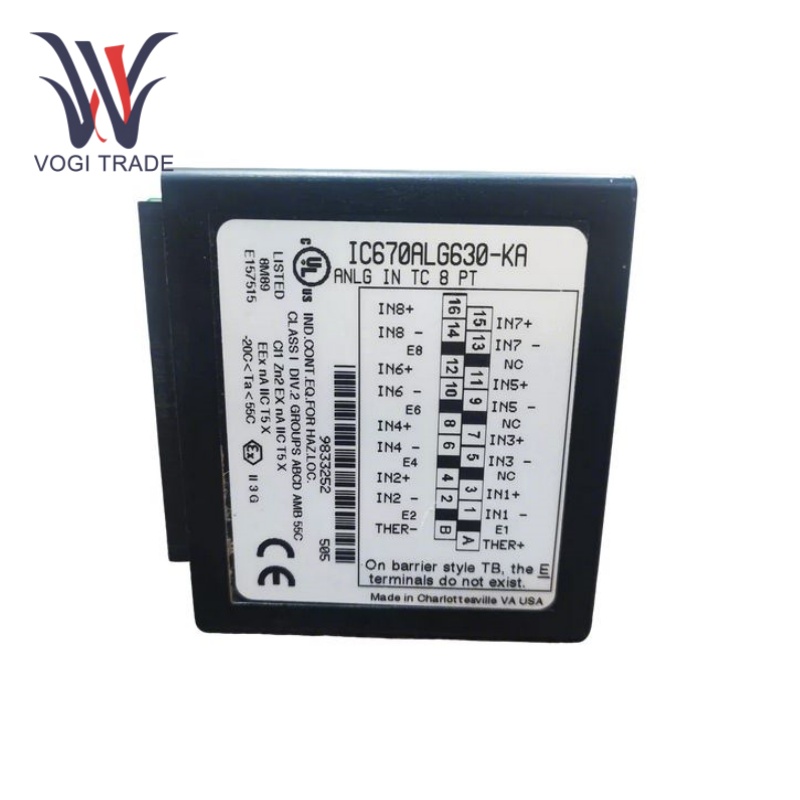

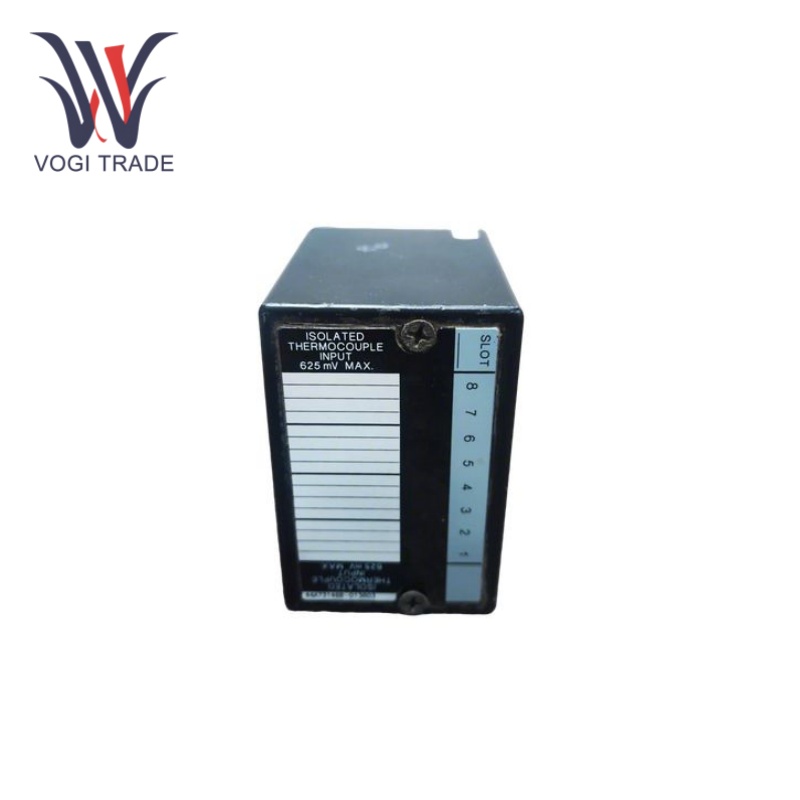

GEIC670ALG630

Parametro tecnico

Numero di canali: 8.

Risoluzione del convertitore:15 bit + segno.

Precisione:±0,1% della lettura e ±0,05% del campo per i tipi di termocoppia J, K, T ed E a 25°C

Rifiuto della modalità normale:60 dB a 50/60 Hz, intervallo 100%.

Rifiuto della modalità comune:120 dB a 50/60 Hz, sbilanciamento 100 Ohm.

Tensione massima tra i canali:250 VCA

Corrente assorbita dall'alimentatore BIU:195mA massimo

Intervallo di temperatura operativa:da 0 a 60°C.

Caratteristiche funzionali

Conversione ad alta risoluzione:GE IC670ALG630 è dotato di una risoluzione del convertitore di segno più a 15 bit, completo di circuito integrato per convertire il segnale analogico della termocoppia in una forma digitale, per fornire dati di misurazione della temperatura ad alta precisione.

Alta tensione di isolamento:La tensione di isolamento del modulo è di 1500 volt CA per 1 minuto e 250 volt CA, e anche la tensione di isolamento tra i canali è di 250 volt, il che può isolare efficacemente i canali l'uno dall'altro e prevenire diafonia e interferenze tra i canali.

Configurazione del canale individuale:Ciascuno degli 8 canali di GE IC670ALG630 può essere configurato per riportare la lettura del sensore come lettura di tipo temperatura o di tipo millivolt, rispondendo a varie esigenze di misurazione e controllo.

Configurazione di allarmi e range:I livelli di allarme alto/basso configurabili e gli intervalli di millivolt consentono al modulo di allarme di monitorare il valore misurato in tempo reale ed emettere gli allarmi corrispondenti quando il valore di misura supera l'intervallo limite.

Diagnosi dei guasti

Funzioni diagnostiche integrate:GE IC670ALG630 è in grado di eseguire una serie di operazioni diagnostiche per inviare informazioni diagnostiche all'unità di interfaccia bus per una rapida identificazione degli errori. I guasti rilevati includono termocoppia aperta, guasto sopra/sotto range, allarme alto/basso.

Codice di errore e messaggio informativo:Nel sistema GE Fanuc VersaMax sono presenti funzioni diagnostiche integrate, che possono monitorarne lo stato di funzionamento in tempo reale. Una volta che si verifica un guasto, il sistema sarà in grado di generare codici di errore e messaggi di allarme rilevanti. Questi codici e messaggi di errore, in base ai quali gli utenti possono facilmente utilizzare il software diagnostico o lo strumento di programmazione per scoprire rapidamente dove si trova l'errore e cosa potrebbe averlo causato.

Campi di applicazione

Controllo del processo industriale:GE IC670ALG630 può essere utilizzato per misurare la temperatura del bollitore di reazione, della tubazione, del forno e di altre apparecchiature nel processo di produzione industriale nei settori chimico, farmaceutico, alimentare e delle bevande e in altri settori e può controllare la temperatura collegandosi al sistema PLC o DCS per garantire la qualità del prodotto ed il normale andamento del processo produttivo.

Generazione di energia:Nel settore della produzione di energia, come centrali termiche, centrali nucleari e altre centrali elettriche, GE IC670ALG630 può monitorare la temperatura della turbina a vapore, della caldaia, del generatore e di altre apparecchiature, monitorando in tempo reale lo stato operativo delle apparecchiature, per garantire il funzionamento sicuro e stabile delle apparecchiature di generazione di energia.

Sistemi HVAC:Può misurare la temperatura ambiente interna ed esterna, la temperatura dell'aria di mandata e di ritorno del condizionatore d'aria e controllare il funzionamento del condizionatore d'aria e di altri dispositivi per ottenere risparmio energetico e comfort nei sistemi di riscaldamento, ventilazione e condizionamento dell'aria.

Altre applicazioni di misurazione della temperatura:GE IC670ALG630 può essere utilizzato anche in altri campi di misurazione e controllo della temperatura che richiedono elevata precisione e affidabilità, come apparecchiature di ricerca scientifica, apparecchiature di monitoraggio ambientale, apparecchiature mediche, ecc.
