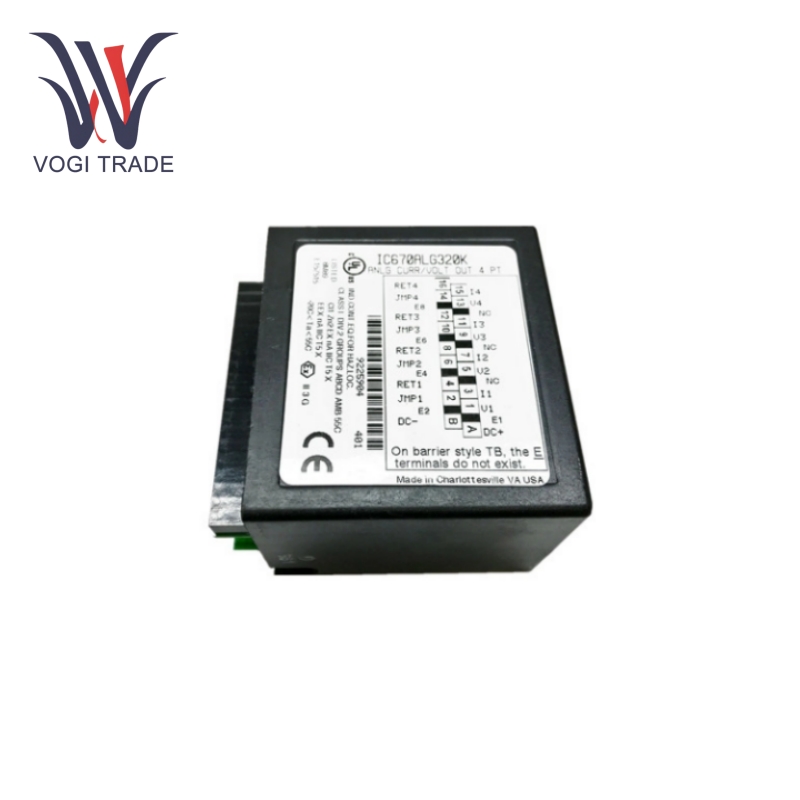

GEIC670ALG320

Specifica

Parametri di alimentazione: L'intervallo di tensione operativa è 20-29 V CC, l'ondulazione massima dell'alimentatore è 5%, la corrente di standby tipica della corrente di ingresso dell'alimentatore a 24 V è 80 mA, la corrente operativa massima è 180 mA e il consumo energetico del modulo è 1,5-4,3 W. .

Caratteristiche di isolamento: la tensione di isolamento tra terra e logica è 1500 V CA/1 min, 250 V CA continua.

Corrente di alimentazione BUI: massimo 51mA.

Risoluzione digitale: il valore tipico è 12 bit.

Canali di uscita: Modulo di uscita analogico in corrente e tensione a 4 canali, per ciascun punto di uscita, la gamma del segnale può essere configurata tramite ponticelli posizionati sulla morsettiera I/O. L'intervallo predefinito è 0-20 mA e 0-10 V CC e intervalli estesi da 4-20 mA e 0-12,5 V CC.

Risoluzione e linearità: La risoluzione è di 12 bit e la linearità è 1LSB.

Coefficiente di temperatura: Il valore tipico è ±0,002% per grado Celsius e il valore massimo è ±0,005% per grado Celsius.

Caratteristiche

Buona protezione isolanteazione: GE IC670ALG320 ha buone caratteristiche di isolamento tra uscita, terra e logica; la tensione di isolamento è di 1500 V CA/1 min, 250 V CA continua, garantendo, quindi, l'isolamento da potenziali guasti e interferenze esterne che potrebbero compromettere le prestazioni o l'affidabilità del modulo e del sistema di controllo, in modo che possa sopportare interferenze elettromagnetiche inseparabili dai certificati in ambito industriale siti.

Alta precisione e stabilità: La risoluzione a 12 bit e la buona linearità del GE IC670ALG320 garantiscono elevata precisione e stabilità del segnale di uscita. Per alcuni processi industriali con requisiti di controllo di alta precisione, come i prodotti farmaceutici e la lavorazione alimentare, GE  IC670ALG320 può soddisfare meglio le esigenze del processo di produzione e servire anche a migliorare la qualità del prodotto e l'efficienza produttiva.

Forte configurabilità: GE IC670ALG320 può accettare la configurazione da un monitor portatile compatibile, consentendo agli utenti di impostare in modo flessibile parametri quali intervallo del segnale di uscita, rapporto di scala, ecc., a seconda delle particolari esigenze dell'applicazione, senza modifiche hardware dispendiose in termini di tempo, migliorando quindi la manutenibilità e la scalabilità del sistema .

Applicazione

Produzione chimica: Nel processo di produzione chimica, è necessario controllare accuratamente il flusso, la temperatura, la pressione e altri parametri di vari materiali. GE IC670ALG320 può convertire il segnale digitale in uscita dal controller in un segnale analogico di 4-20 mA o 0-10 V, azionare attuatori come valvole di regolazione e misuratori di portata e ottenere un controllo preciso dei processi di produzione chimica.

Sistema di alimentazione: Nelle centrali elettriche e nelle sottostazioni, la corrente di eccitazione del generatore, la posizione della presa del trasformatore, tra le altre cose, sono controllate utilizzando GE IC670ALG320 per mantenere il funzionamento stabile di un sistema di alimentazione. Ad esempio, in una centrale termica, GE IC670ALG320 può inviare segnali analogici corrispondenti per regolare la corrente di eccitazione del generatore in base alla richiesta di carico dalla rete elettrica, controllando così la tensione di uscita e la potenza reattiva del generatore garantendo al tempo stesso la stabilità della tensione all'interno del sistema di potere.

Controllo robotico: GE IC670ALG320 viene utilizzato nei sistemi di controllo dei robot industriali per controllare la velocità del movimento articolare, la forza e molti altri parametri. Ad esempio, su una catena di montaggio di automobili, i robot devono afferrare e installare con precisione le parti. GE IC670ALG320 converte i comandi di controllo in segnali analogici, controlla la velocità e la coppia del motore articolare del robot e realizza il funzionamento estremamente accurato dei robot.

Veicoli elettrici: GE IC670ALG320 viene utilizzato anche nel sistema di gestione della batteria e nel sistema di controllo del motore per veicoli elettrici. Ad esempio, durante la ricarica della batteria, GE IC670ALG320 è in grado di controllare l'entità della corrente di carica per garantire una ricarica sicura della batteria; nel controllo dell'azionamento del motore, può convertire il segnale di controllo in un segnale analogico e controllare la velocità e la coppia del motore e la realizzazione della potenza in uscita dei veicoli elettrici.
