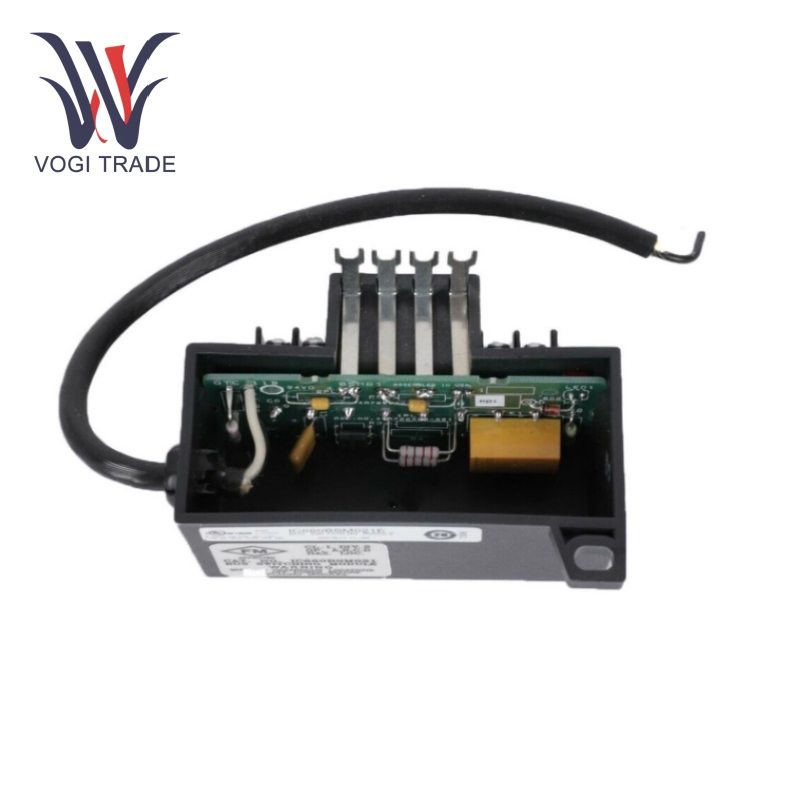

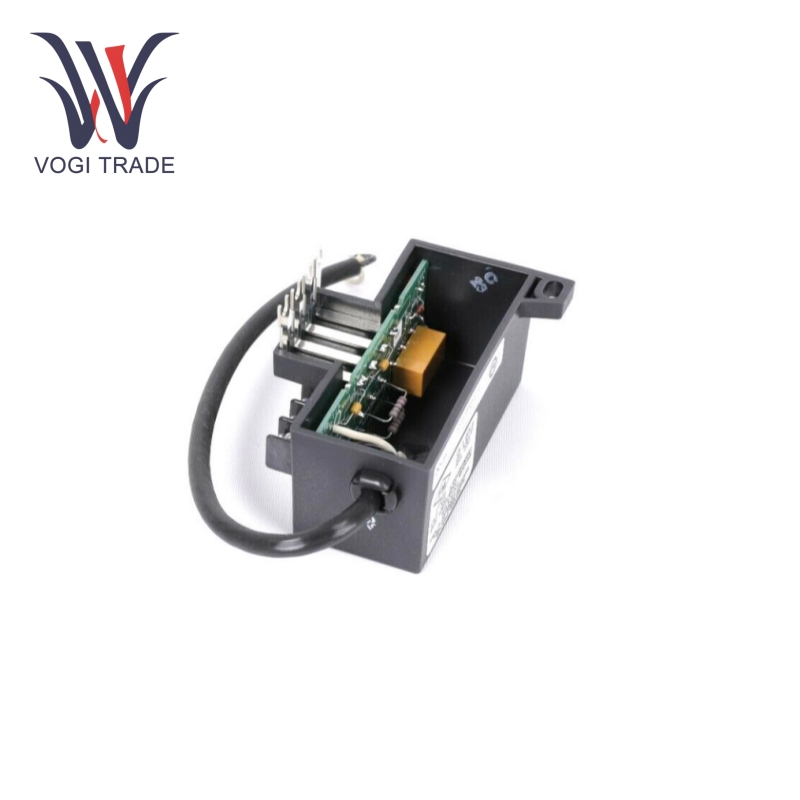

GEIC660BSM021

Specifica

Tensione in ingresso: 24/48 VCC; 18-56 V CC, quando è selezionato il Bus B, e inferiore a 4 V CC quando è selezionato il Bus A; la polarità non è un problema.

Consumo di corrente a 24 VCC, max 17 mA e min 10 mA: a 48 V CC, max 60 mA e min 30 mA.

Affidabilità: più di 500.000 operazioni.

Cambia l'ora di attivazione: 20 ms, compreso il rimbalzo dell'interruttore.

Cambia il tempo di rilascio: 70 ms.

Temperatura operativa: da 32 °F a 140 °F, ovvero da 0 °C a 60 °C.

Temperatura di conservazione: da 40 °F a 158 °F.

Umidità: 5-95%, senza condensa.

Numero di blocchi I/O collegabili: un modulo collega fino a 8 blocchi discreti e analogici al doppio bus. I moduli aggiuntivi consentono fino a 30 blocchi I/O interfacciati con lo stesso bus doppio.

Metodo di controllo: il suo funzionamento è controllato dal blocco discreto della fase B nel cluster. Il primo circuito di questo blocco discreto serve completamente come uscita per questo modulo di commutazione bus. In caso di perdita di comunicazione sul bus corrente, questa uscita segnalerà al modulo di commutare il bus. È inoltre possibile comandare la commutazione del bus tramite la CPU o il monitor portatile.

Caratteristiche

Espansione multimodulo: GE IC660BSM021 può collegare fino a 8 blocchi discreti e analogici al doppio bus. Se è necessario collegare più blocchi I/O, è possibile aggiungere ulteriori moduli di commutazione bus per consentire di collegare fino a 30 blocchi I/O allo stesso bus doppio per soddisfare le esigenze di espansione di sistemi di diverse dimensioni.

Commutazione bus flessibile: È possibile comandare GE IC660BSM021 per eseguire la commutazione del bus tramite la CPU o i comandi del monitor portatile. Nel caso in cui la comunicazione del bus venga persa, il modulo passerà automaticamente al bus di backup o potrà commutare i bus manualmente secondo necessità, l'attivazione dell'interruttore del bus viene eseguita in meno di 20 ms, garantendo continuità e tempestività della comunicazione del sistema.

Collegamento doppio bus: GE IC660BSM021 può collegare dispositivi di ingresso/uscita a due bus seriali contemporaneamente per offrire al sistema percorsi di comunicazione ridondanti e migliorare l'affidabilità e la tolleranza ai guasti del sistema. Si commuterà automaticamente quando un bus qualsiasi non riesce a consentire al sistema di rimanere in funzione.

Applicazione

Sistema di controllo del processo di produzione chimica: GE IC660BSM021 può monitorare e controllare in tempo reale un gran numero di parametri durante un tipico processo di produzione chimica, come temperatura, pressione, flusso, livello del liquido, ecc. GE IC660BSM021 può interfacciarsi con una varietà di sensori e controller in loco per costruire creare una solida rete di controllo. Ad esempio, nell'unità di raffinazione petrolchimica, può collegare i sensori di temperatura e pressione della torre di distillazione del petrolio greggio e la valvola di controllo del flusso al sistema di controllo e garantire il funzionamento stabile del processo di produzione nonché la qualità dei prodotti. Durante questo, sarà in grado di contrastare il giorno per garantire la sicurezza della produzione.

Sistema di monitoraggio dello stoccaggio di sostanze chimiche pericolose: I siti di stoccaggio di sostanze chimiche pericolose devono essere attentamente monitorati per quanto riguarda i parametri ambientali e lo stato delle apparecchiature al fine di prevenire incidenti quali perdite ed esplosioni. Vari sensori e rilevatori possono essere collegati al sistema di monitoraggio utilizzando GE IC660BSM021, che genererà informazioni di allarme in caso di anomalie e le trasmetterà rapidamente al centro di monitoraggio in modo che possano essere adottate misure tempestive per evitare l'espansione dell'incidente, garantendo così sicurezza del personale e tutela dell’ambiente.

Sistema di gestione energetica dell'edificio: GE IC660BSM021 può collegare varie apparecchiature di misurazione dell'energia, sensori ambientali e controller intelligenti nell'edificio per realizzare monitoraggio e analisi in tempo reale del consumo energetico e controllo intelligente di aria condizionata, illuminazione e altre apparecchiature. Ad esempio, nei grandi edifici commerciali, GE IC660BSM021 trasmette i dati dai contatori di energia come contatori di elettricità, contatori dell'acqua e contatori del gas al sistema di gestione dell'energia attraverso questo modulo. Allo stesso tempo, la temperatura interna dell'aria condizionata sarà regolata in modo variabile insieme alla luminosità dell'illuminazione in base ai parametri ambientali interni ed esterni e alle attività del personale, ottenendo il risparmio energetico e la riduzione delle emissioni con una migliore efficienza di utilizzo dell'energia per quanto riguarda le prestazioni dell'edificio.

Sistema di monitoraggio della sicurezza: Nel sistema di monitoraggio della sicurezza degli edifici intelligenti, GE IC660BSM021 può fornire una funzione di controllo del collegamento della condivisione delle informazioni tra sottosistemi collegando vari sistemi di controllo degli accessi, sistemi di videosorveglianza e allarmi nella piattaforma di monitoraggio centrale. In caso si verifichi una situazione anomala, ad esempio quando viene attivato l'allarme di intrusione illegale, il segnale può essere inviato tramite GE IC660BSM021 ai dispositivi associati, che possono aiutare ad accendere automaticamente l'illuminazione in quell'area, avviare la registrazione video, ecc. , migliorando così la sicurezza dell'edificio e consentendogli di rispondere alle emergenze.
