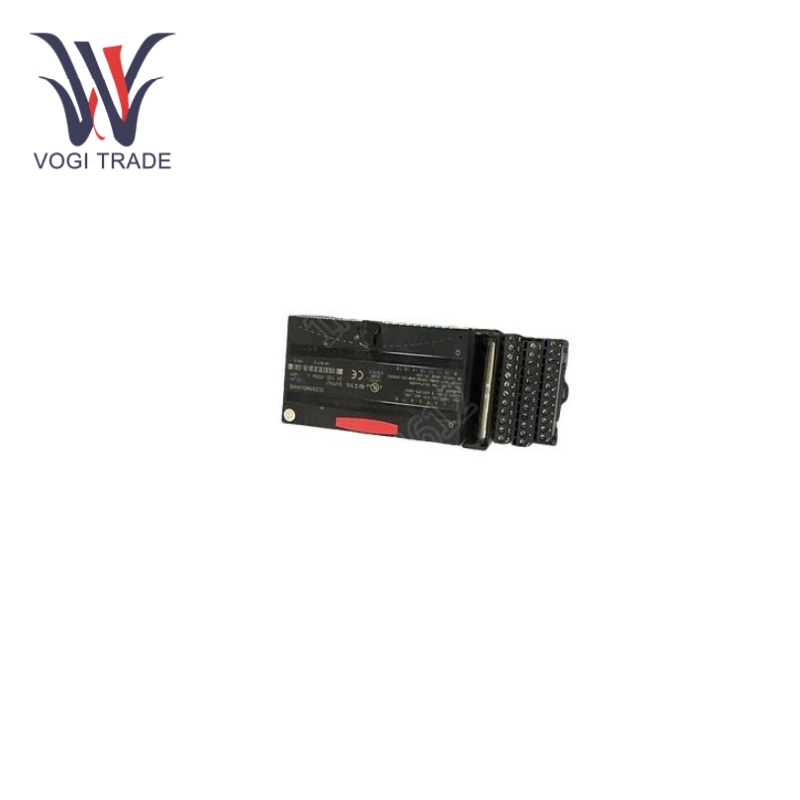

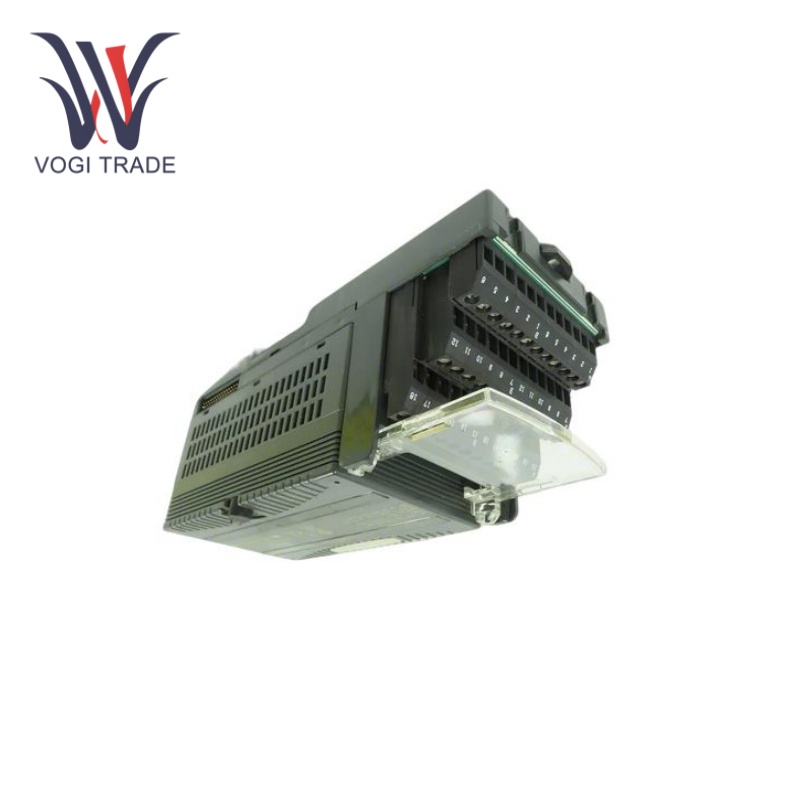

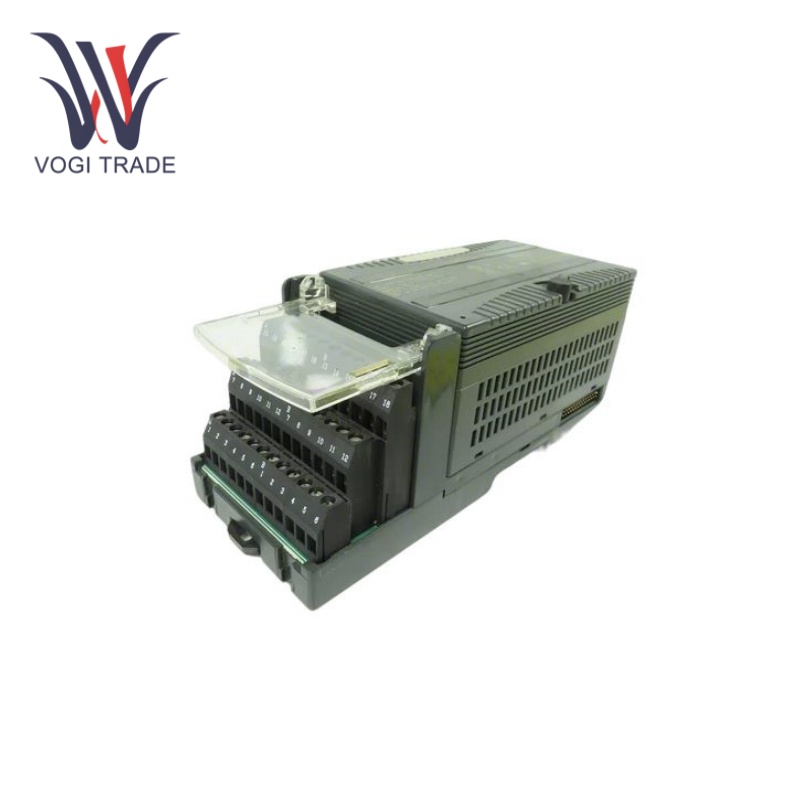

GEIC200MDL940

Parametro tecnico

Numero di uscite:16.

Tipo di uscita:Contatti normalmente aperti (N.O.) o Forma A isolati in modo indipendente.

Voltaggio in uscita:Da 0 a 125 VCC.

Corrente di uscita:La corrente nominale massima è 2,0 A.

Caduta di tensione in uscita:0,3 V.

Tempo di risposta del canale:10ms.

Frequenza di commutazione:La frequenza di commutazione massima per contatto di uscita è di 20 cicli al minuto se utilizzato con carichi induttivi.

Assorbimento massimo di corrente dal backplane:490mA.

Intervallo di temperatura operativa:da 0 a 60°C.

Compiacente:Conforme CE e cULus.

Caratteristiche funzionali

Uscita isolataPunti:GE IC200MDL940 ha sedici contatti isolati o di forma A. Grazie all'isolamento canale-canale integrato, ciascuna uscita di contatto può essere collegata a diverse fonti di tensione e utilizzata in ambienti complessi senza interferenze tra i canali.

Relè e contatti affidabili:Il relè incorporato adotta una bobina fissa e una struttura ad armatura mobile, i cui contatti sono anch'essi in lega d'argento, quindi la sua durata e l'affidabilità dell'interruttore sono superiori allo standard del settore per garantire che l'uscita del modulo sia stabile e affidabile.

Basso consumo energetico:GE IC200MDL940 con un backplane di uscita a cinque volt (che fornisce la fonte di alimentazione primaria) può assorbire fino a 490 milliampere di corrente e ha un basso consumo energetico che riduce il carico energetico dell'intero sistema.

Diagnosi dei guasti

Misurazione della tensione e della corrente in uscita:Controllare i valori misurati rispetto alla tensione di uscita normale e al range di corrente. Tuttavia, se i dati misurati sono lontani dall'intervallo normale, potrebbe indicare che c'è un problema con il circuito di alimentazione del modulo, i contatti del relè o il carico esterno.

Test di resistenza all'isolamento:Utilizzare il megaohmmetro per testare la resistenza di isolamento tra l'ingresso e l'uscita del GE IC200MDL940, nonché tra i canali. La resistenza di isolamento inferiore al normale può significare che le prestazioni di isolamento del modulo hanno un problema, oltre all'interferenza del segnale, che potrebbe persino danneggiare l'apparecchiatura.

Campi di applicazione

Automazione industriale:Nelle linee di produzione di automazione industriale, come l'industria automobilistica, la lavorazione meccanica e l'industria alimentare, GE IC200MDL940 può essere utilizzato per controllare vari attuatori, come relè, elettrovalvole e spie luminose, realizzare il controllo dell'automazione del processo di produzione, migliorare l'efficienza della produzione e qualità.

Generazione e distribuzione di energia:Il modulo può essere utilizzato per il controllo e la protezione delle apparecchiature elettriche, inclusi interruttori automatici, contattori e relè, nei sistemi di generazione e distribuzione di energia. È applicabile anche al monitoraggio e al controllo della rete elettrica per garantire il funzionamento sicuro e stabile della rete elettrica.

Automazione degli edifici:GE IC200MDL940 può essere utilizzato per controllare le apparecchiature elettriche corrispondenti nei sistemi di automazione degli edifici, come il controllo dell'illuminazione, il controllo dell'aria condizionata e il controllo degli ascensori, realizzando il controllo intelligente e la gestione del risparmio energetico dell'edificio.

Controllo del processo:Nel settore del controllo di processo, in particolare nell'industria petrolchimica, chimica e farmaceutica, GE IC200MDL940 può essere utilizzato per il controllo e il monitoraggio delle apparecchiature di processo (comprese pompe, valvole, reattori, ecc.), per fornire lo stato operativo delle apparecchiature di processo, per garantire il funzionamento del processo di produzione normale, migliorare la sicurezza e l'affidabilità della produzione.
