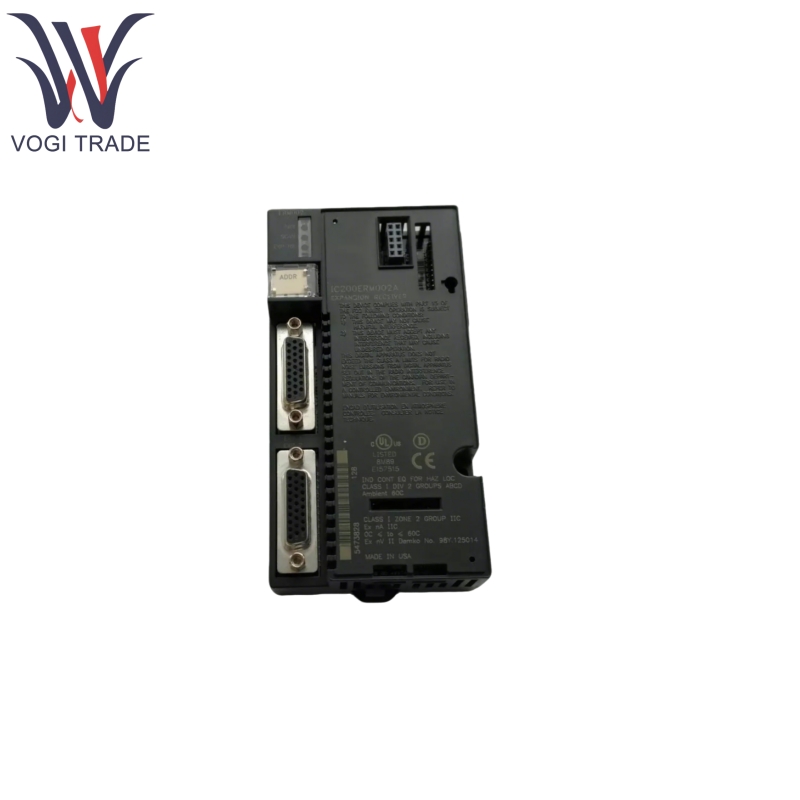

Marchio: GEDescrizione: Modulo del ricevitore di espansioneCONDIZIONE: nuovo di zeccaCertificato: lettera di garanzia del rapporto di test COOGaranzia: 1 annoInventario QTY: 6Termina di pagamento: t/tPorta di spedizione: ShenzhenIl modulo del ricevitore di espansione GE IC200ERM002 viene utilizzato principalmente per collegare il rack di espansione a un sistema Versamax PLC o NIU I/O Station per espandere il numero di punti I/O e supporta un rack di espansione per alimentare i moduli di espansione fino a 8 Versamax.
| Produzione |
Ge |
| Numero modello |
IC200erm002 |
| Numero di ordinazione |
IC200erm002 |
| Catalogare |
GE FANUC |
| Paese di origine |
Stati Uniti (Stati Uniti) |
| Codice HS |
8538900000 |
| Dimensione |
12*8*2cm |
| Peso |
0,2 kg |
Caratteristiche del prodotto
GE IC200erm002 supporta la modalità di comunicazione differenziale o singola e può essere collegato a un trasmettitore di espansione (IC200ETM001) o direttamente a un rack principale (modalità singola-e-end, quando c'è solo 1 rack di espansione).
Quando la comunicazione viene interrotta, GE IC200erm002 può supportare la funzione "Hold Last State" per mantenere lo stato corrente del modulo di output e migliorare la stabilità del sistema.
GE IC200erm002 può isolare il guasto del sistema, facile da individuare e riparare il modulo difettoso nel rack di espansione senza influire sul funzionamento del sistema principale.
GE IC200erm002 non richiede switch DIP e può essere configurato tramite il software. Il modulo di alimentazione può essere montato direttamente sul modulo.
Principio di lavoro del prodotto
GE IC200erm002 Come modulo di controllo core del rack di espansione, riceve segnali di controllo e dati dal rack principale (CPU/NIU) o dal trasmettitore di espansione (IC200ETM001) attraverso il cavo di espansione per realizzare la comunicazione tra il sistema principale e il rack di espansione.
3 LED forniscono un feedback in tempo reale sullo stato dell'operazione:
PWR: indica se il modulo ottiene la potenza 5VDC
Exp Rx: indica lo stato di comunicazione del bus di espansione (lampeggiante o sempre acceso indica una comunicazione normale, OFF non indica alcuna comunicazione)
Scansione: Green indica che la CPU/NIU sta scansionando l'I/O del rack di espansione e il giallo indica che non sta scansionando.
Quando il sistema è in esecuzione normalmente, il modulo indica lo stato di scansione I/O del sistema principale nel rack di espansione attraverso la lampada di scansione, la lampada exp rx fornisce feedback sul fatto che la comunicazione sia normale.
Se la comunicazione viene interrotta, il modulo innesca la funzione "Hold Last State" per mantenere il modulo di uscita del rack di espansione nell'ultimo stato per evitare un'azione anormale dell'attrezzatura.
Il modulo di alimentazione è installato su IC200erm002 per fornire energia di lavoro per tutti i moduli nel rack di espansione.
Parametro del prodotto
GE IC200erm002 Dati delle specifiche come di seguito.
| Articolo |
Specifiche |
| Requisito corrente di backplane |
5V DC @ 70Ma (massimo); 3,3 V DC @ 20Ma (massimo) |
| Lunghezza massima del cavo |
Modalità differenziale: 15 metri, modalità singola (connessione diretta al rack principale): 1 metro |
| Velocità di trasferimento dati |
Modalità differenziale: 5 mbit/sec, modalità singola: 2,765 mbit/sec |
| Caratteristiche di isolamento |
Non isolato (nessun isolamento elettrico) |
| Temperatura operativa |
0 ° C a 60 ° C (temperatura ambiente) |
| Temperatura di conservazione |
-40 ° C a 85 ° C. |
| Resistenza all'umidità |
Dal 5% al 95% (non condensante) |
| Requisiti per moduli analogici compatibili |
Alcuni moduli analogici richiedono versioni specifiche (ad es. Revisione IC200alg320 b o successiva, revisione IC200alg430 C o successiva, ecc.) |
| Impostazione ID rack |
Imposta tramite l'interruttore rotante sul modulo (1-7, ogni rack di espansione richiede un ID univoco) |
