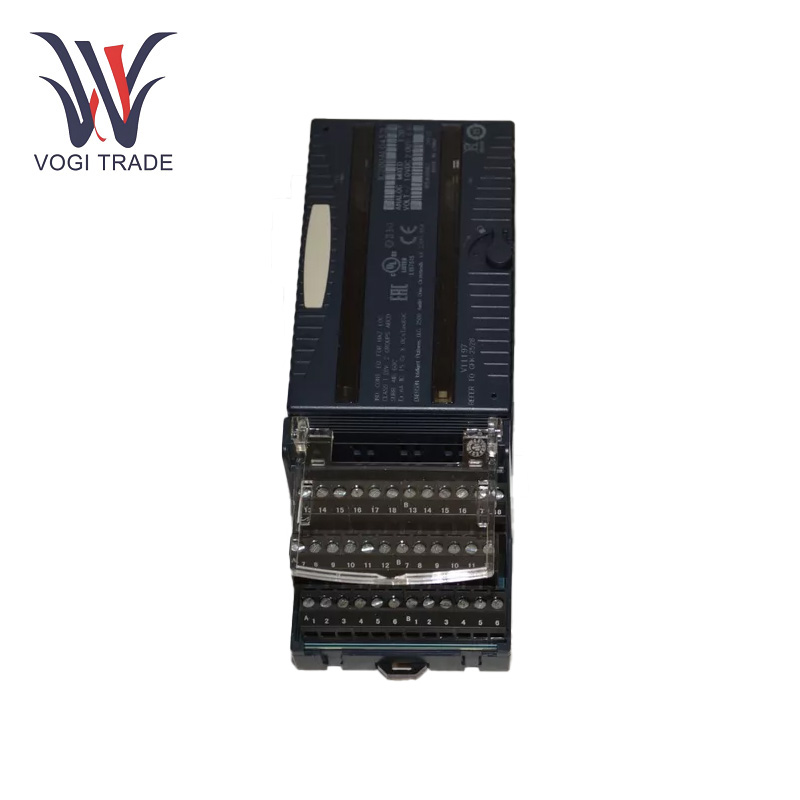

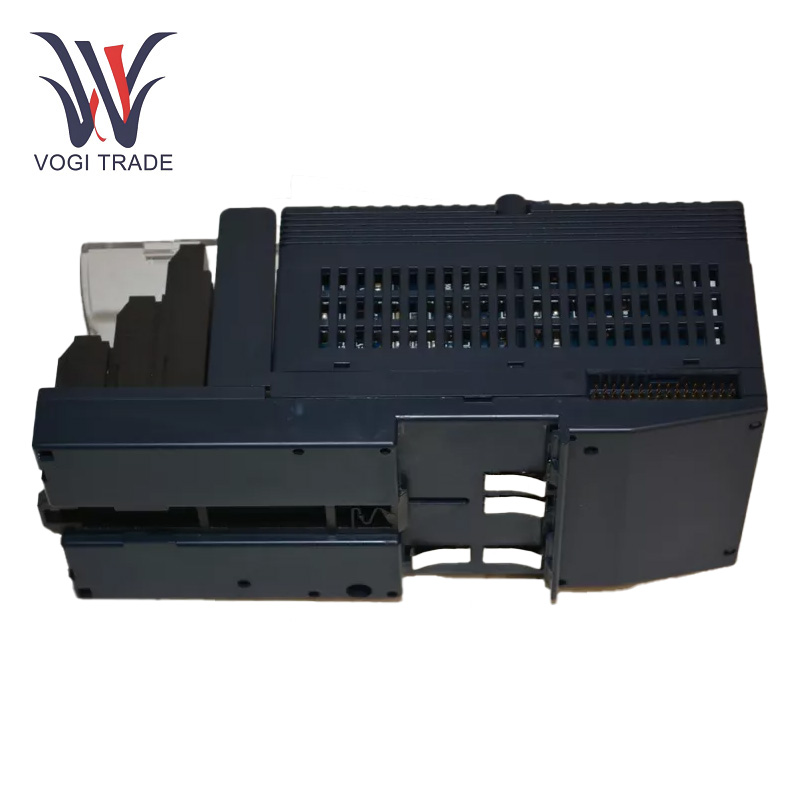

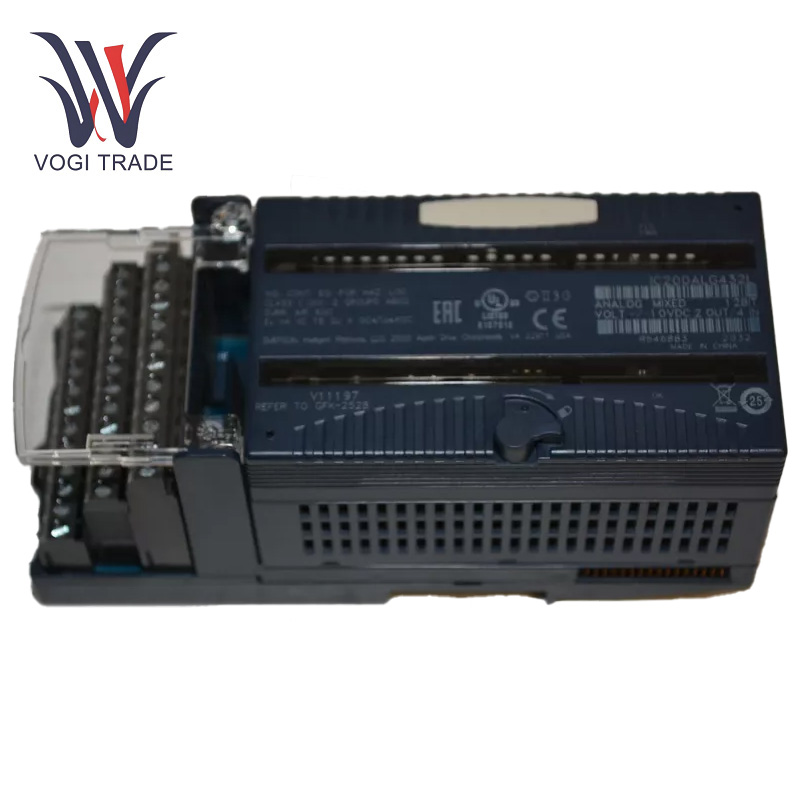

GE IC200alg432

ILparametro chnical

Canali di input:4 input mono-endepidici.

Canali di output:2 output mono-endetti.

Segnale di ingresso:-10 a +10 VDC.

Segnale di uscita:-10.24 a +10,24 VDC.

Risoluzione:12 bit.

Tasso di aggiornamento:0,4 ms.

Risposta del filtro di input:5,0 ms.

Potenza esterna richiesta:Da +18 a +30 VDC.

Consumo corrente di backplane:60 mA a +5 V bus.

Consumo totale corrente:160 Ma.

Valutazione dell'isolamento:250 VAC Continuous, 1500 VAC per 1 minuto.

Intervallo di temperatura operativa:0 ° C - 60 ° C.

Caratteristiche della funzione

Elaborazione del segnale misto:GE IC200alg432 è in grado di elaborare sia segnali di ingresso e uscita analogici, con un totale di 4 canali di ingresso e 2 canali di uscita; Ciò facilita notevolmente l'elaborazione di vari tipi di segnali analogici in un sistema di controllo industriale.

Alta precisione:GE IC200alg432 può fornire conversione e elaborazione del segnale analogico ad alta precisione con una risoluzione a 12 bit, che può soddisfare le esigenze dell'applicazione per una misurazione accurata e un controllo preciso.

Indicatore a LED:Il LED front-end del modulo realizza l'indicazione dello stato di alimentazione e del flusso di corrente di backplane, in modo che gli utenti possano monitorare lo stato operativo del modulo in qualsiasi momento.

Risposta rapida:La velocità di aggiornamento di 0,4 ms e il tempo di risposta di ingresso 5 ms consentono a GE IC200alg432 di rispondere rapidamente alle modifiche nel segnale di ingresso e aggiornare il segnale di uscita, ottenendo le prestazioni in tempo reale del sistema di controllo.

Allarmi configurabili:Questo modulo ha allarmi configurabili, che attivano avvisi per scenari anormali nel sistema.

DiagnosticoFunzione:Funzione diagnostica integrata, può rilevare l'alimentazione lato utente perdita, l'utente può identificare rapidamente i guasti.

Aree di applicazione

Monitoraggio e controllo dell'alimentazione:Può monitorare e controllare i parametri (come tensione, corrente, ecc.) In progetti come centrali elettriche e sottostazioni. GE IC200alg432 può acquisire il segnale analogico di tensione e corrente, inviarli al sistema di controllo per l'analisi e l'elaborazione e controllare i generatori, i trasformatori e altre apparecchiature energetiche per mantenere il funzionamento stabile della rete elettrica.

Linee di produzione di automazione industriale:La raccolta di segnali analogici da vari sensori come temperatura, pressione, flusso, ecc. E controllando la funzionalità di attuatori come motori, valvole, ecc. Una linea di produzione di trasformazione alimentare, ad esempio, GE IC200alg432 può raccogliere segnali di temperatura dai sensori di temperatura e controllare l'apertura e la chiusura delle valvole a vapore, per garantire la stabilità della temperatura di trasformazione alimentare.

Sistemi HVAC:Nei sistemi di riscaldamento, ventilazione e aria condizionata, raccoglie segnali per monitorare i parametri ambientali (temperatura, umidità, ecc.) E controlla il funzionamento di condizionatori d'aria, ventole e ammortizzatori. Ad esempio, regolare la velocità di esecuzione del compressore del condizionatore d'aria e il grado di apertura dell'ammortizzatore d'aria in base alla temperatura e all'umidità set-point per ottenere controlli di risparmio di energia e comfort.

Industria chimica:La sua applicazione va dal controllo di processo nell'industria chimica e petrolchimica al controllo a livello di liquido, al controllo della pressione e al controllo del flusso. GE IC200alg432 è in grado di controllare le pompe, le valvole e altri dispositivi per garantire la sicurezza e la stabilità del processo di produzione. Cioè, ad esempio, in un impianto di raffinazione del petrolio, può controllare il flusso di petrolio e il grado di apertura della valvola in condotta in base al processo deve mantenere il processo di raffinazione ai normali progressi.
