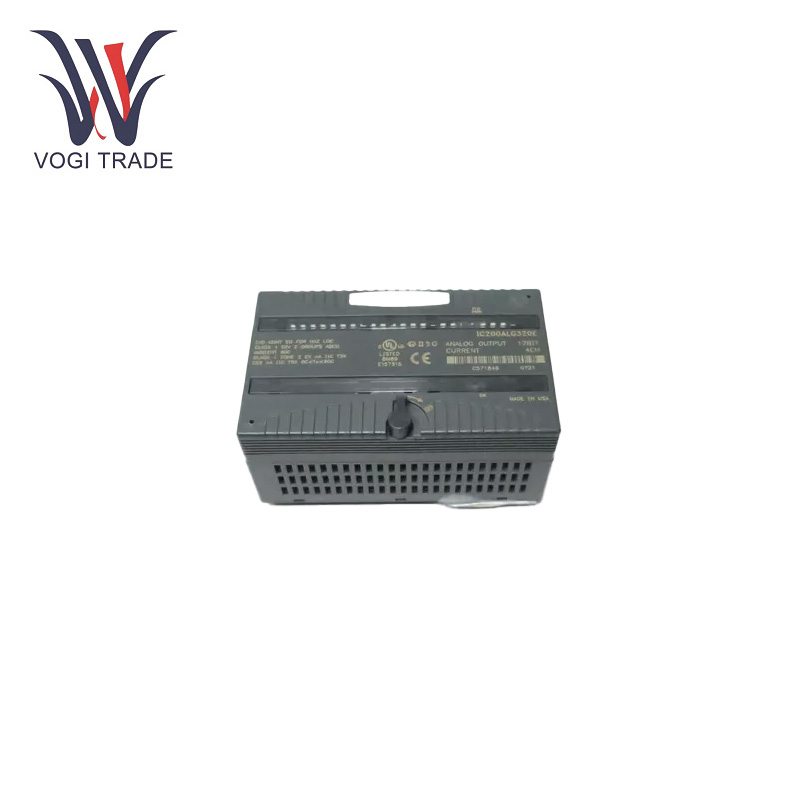

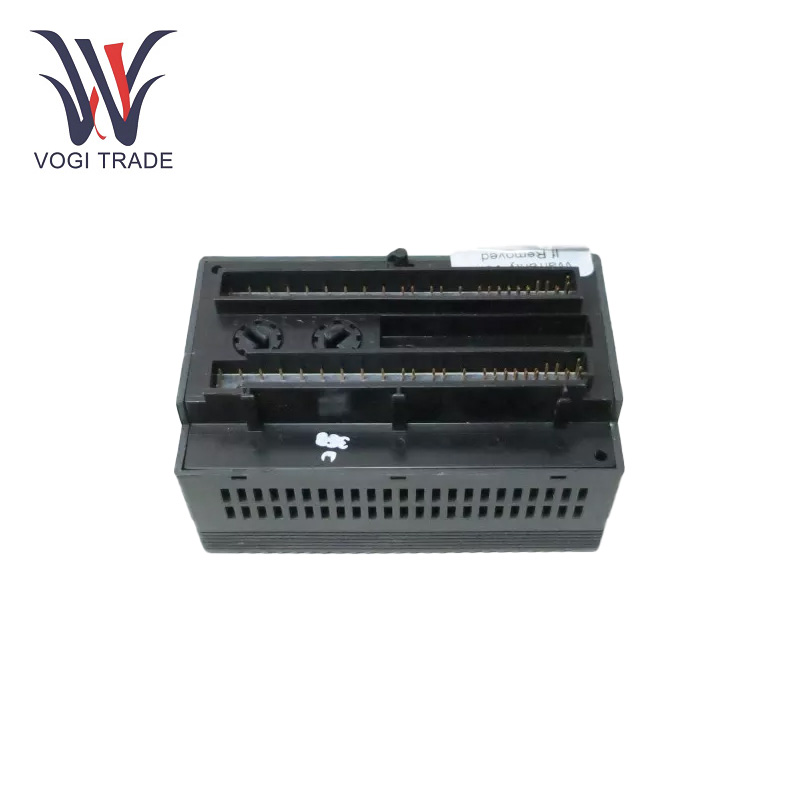

GEIC200ALG320

Parametro tecnico

Canali: 4 canali single-ended.

Intervallo corrente: da 4 mA a 20 mA, con una leggera capacità di fuori campo di circa 20,38 mA per canale.

Risoluzione: 4μA, 8 conteggi.

Tasso di aggiornamento: 0,3 ms massimo.

Alimentazione esterna: 18-30 V CC.

Consumo energetico: 160 mA massimo.

Tensione di isolamento: 250VAC continuo, 1500VAC per 1 minuto.

Caratteristiche funzionali

Eccellenti prestazioni di isolamento: Con un isolamento tra l'ingresso dell'utente e la logica e la terra del rack di 250 V CA continui e 1500 V CA per 1 minuto, GE IC200ALG320 può isolare efficacemente l'interferenza tra i circuiti di ingresso e di uscita e migliorare la stabilità e l'affidabilità dell'intero sistema.

Capacità di uscita fuori range: C'è una piccola quantità di corrente fuori gamma per ciascun canale, circa 20,38 mA di corrente possono essere emessi per pilotare il carico di uscita, per fornire alcuni requisiti di carico speciali della capacità di comando aggiuntiva.

Uscita multicanale: Quattro canali di uscita analogici single-ended di GE IC200ALG320 possono emettere un segnale di corrente di uscita da 4 mA a 20 mA con una risoluzione di 4 µA, consentendo il controllo simultaneo di più dispositivi analogici.

Diagnosi dei guasti

Diagnosi dell'indicatore LED: Il LED OK e il LED FLD PWR possono essere facilmente verificati se l'alimentazione di campo e quella del backplane sono normali. Se il LED corrispondente non si accende o lampeggia in modo anomalo, potrebbe indicare un problema di alimentazione o un guasto del GE IC200ALG320.

Monitoraggio dell'uscita di corrente: Cercare di osservare regolarmente la corrente di uscita di ciascun canale. La corrente di uscita è significativamente maggiore o minore del solito oppure l'uscita del modulo è molto meno stabile rispetto allo stato iniziale. Ciò potrebbe essere dovuto a un cortocircuito nel circuito di uscita del modulo o nel circuito di carico collegato.

Strumenti diagnostici: Esistono alcuni strumenti diagnostici integrati in GE IC200ALG320 in grado di generare report che potrebbero presentare la perdita di guasto dell'alimentazione lato utente nel circuito di campo. L'utente può semplicemente analizzare i report diagnostici per individuare e risolvere rapidamente il problema.

Campi di applicazione

Controllo del processo: Viene ampiamente utilizzato nelle industrie di controllo dei processi, comprese quelle chimiche, petrolchimiche e farmaceutiche, per produrre segnali di controllo di corrente analogici per regolare le aperture delle valvole, la velocità della pompa e la potenza di riscaldamento del riscaldatore, ottenendo così un controllo preciso dei parametri di processo come temperatura, pressione, e flusso.

Controllo della macchina:  GE IC200ALG320 può essere utilizzato in campi quali la produzione di macchine utensili, macchinari per l'imballaggio, macchinari tessili, ecc., per controllare la velocità dei motori, la posizione dei cilindri e la coppia delle frizioni per ottenere un controllo accurato della situazione lavorativa del macchina e migliorare l'efficienza produttiva e la qualità del prodotto.

Automazione degli edifici: Nei sistemi di automazione degli edifici, può controllare l'apertura delle valvole dell'aria condizionata, la velocità dei ventilatori e il flusso d'acqua delle pompe dell'acqua per ottenere la regolazione della temperatura interna, dell'umidità e della qualità dell'aria e per migliorare il comfort e l'efficienza energetica dell edificio.

Acquisizione dati e strumentazione: GE IC200ALG320 viene utilizzato anche nei sistemi e nella strumentazione di acquisizione dati, dove converte un segnale digitale in un segnale di corrente analogico per l'uscita su misuratori analogici e altri registratori o dispositivi di acquisizione dati, consentendo una forma visibile dall'uomo del segnale digitale per i dati visualizzazione, registrazione e analisi.
