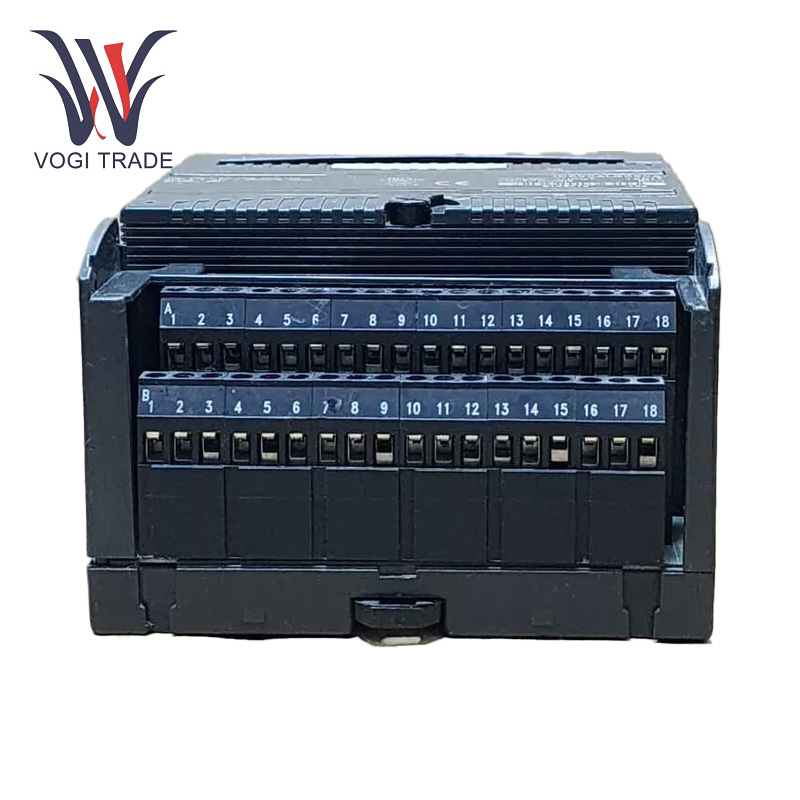

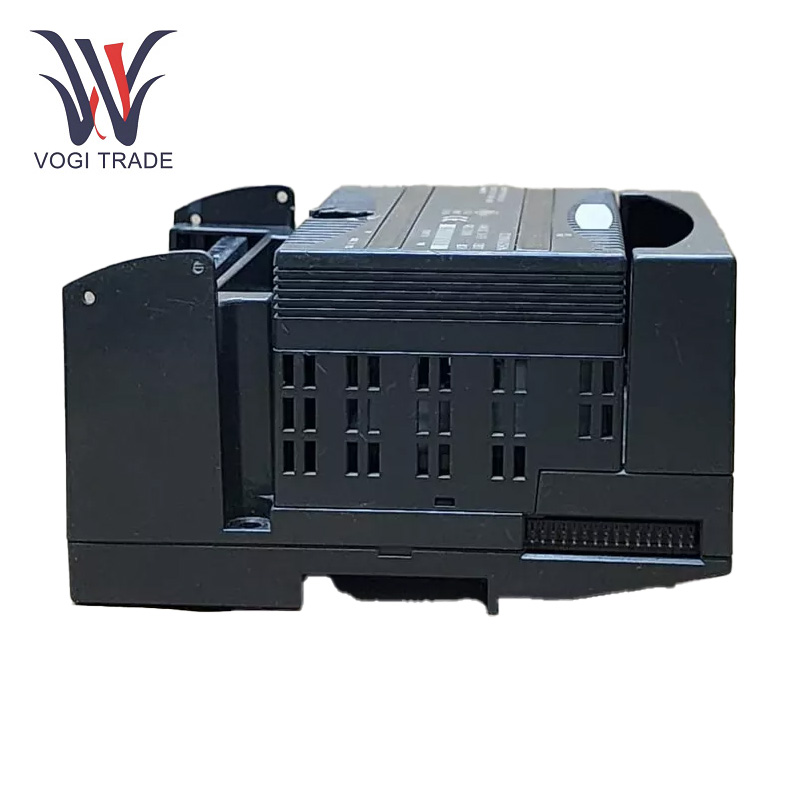

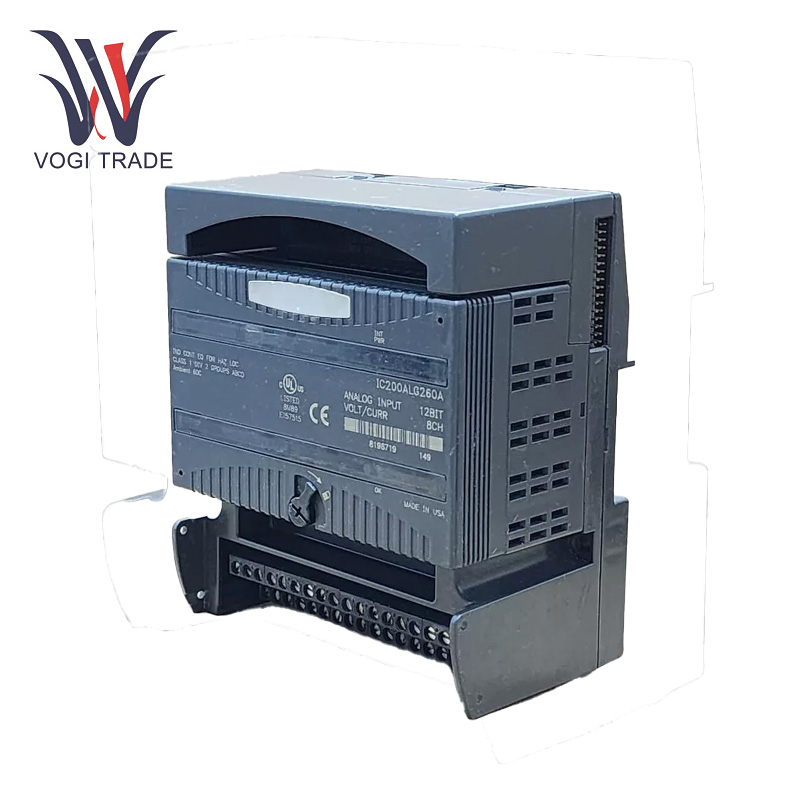

GEIC200ALG260

Parametro tecnico

Canali: 8 canali single-ended.

Intervallo di tensione in ingresso: da -10 V CC a +10 V CC.

Intervallo di ingresso corrente: da 4 mA a 20 mA.

Risoluzione: 12 bit, 2,5 mV, 8 conteggi in modalità tensione bipolare.

Impedenza di ingresso: 126kOhm in modalità tensione, 200Ohm in modalità corrente.

Precisione: ±0,3% del fondo scala.

Rifiuto del crosstalk da canale a canale: Minimo 30 dB.

Tasso di aggiornamento: 0,4 millisecondi.

Tempo di risposta del filtro di ingresso: 5,0 millisecondi.

Caratteristiche funzionali

Sostituibile a caldo: GE IC200ALG260 può essere sostituito a caldo, consentendo la sostituzione o l'aggiunta di moduli senza spegnere l'intero sistema, migliorando la manutenibilità e la disponibilità del sistema.

Tasso di aggiornamento veloce: con una frequenza di aggiornamento di 0,4 ms, commutazione immediata in risposta alle variazioni del segnale di ingresso, garantisce la tempestività dell'acquisizione e dell'elaborazione dei dati.

Alimentazione interna:GE IC200ALG260 funziona senza un alimentatore esterno e l'alimentazione interna è fornita dal backplane. Tuttavia, nella modalità corrente, gli ingressi isolati potrebbero richiedere un'alimentazione separata.

Diagnosi dei guasti

Indicatore LED Diagnosorella:Un LED di alimentazione interno (INT PWR) e un LED normale (OK) sono inclusi su GE IC200ALG260 per la risoluzione dei problemi diagnostici. Il LED INT PWR mostra lo stato di alimentazione interna del circuito analogico lato campo, mentre il LED OK indica lo stato di alimentazione del backplane. Se il LED corrispondente non si accende o il lampeggio è anomalo, è possibile che il problema con l'alimentatore o con il modulo sia difettoso.

Funzione di autodiagnosi: La funzione di autodiagnostica integrata di GE IC200ALG260 può funzionare continuamente per monitorare lo stato di funzionamento del modulo e dei suoi componenti e può rilevare vari guasti come sottogamma, sovragamma, circuito aperto, perdita di potenza e non -guasto della memoria volatile. Il modulo segnalerà le informazioni sull'errore attraverso il sistema diagnostico quando si verifica l'errore e l'operatore potrà visualizzare il codice di errore o il messaggio di allarme per individuare e risolvere rapidamente il problema.

Apparecchiature di test esterne:  In base al codice di errore e allo stato del modulo presentati da questa funzione, è possibile restringere rapidamente la gamma di ispezioni del modulo per confrontarla con le prestazioni previste del modulo. Pertanto, verificare se la funzione diagnostica integrata di un modulo elettronico è disponibile è il metodo più efficace per individuare eventuali problemi con il modulo.

Campi di applicazione

Industria manifatturiera: GE IC200ALG260 può essere applicato nei processi di produzione per accettare segnali di ingresso analogici da vari sensori e attuatori, come sensori di temperatura, pressione e flusso, e i segnali di ingresso vengono convertiti in dati digitali, che vengono utilizzati per monitorare il controllo di vari parametri nel processo di produzione, quali temperatura, pressione, flusso e velocità, garantendo così la qualità e la stabilità della produzione del prodotto.

Industria chimica e petrolchimica: Viene utilizzato solo per ricevere segnali di ingresso analogici dai reattori ai serbatoi di stoccaggio e varie altre apparecchiature come per monitorare e controllare la temperatura, la pressione e altri parametri nella reazione chimica e nel processo, garantendo così la sicurezza e l'efficienza del processo.

Industria energetica: GE IC200ALG260 può essere applicato nell'industria energetica per accettare segnali di ingresso analogici da generatori, trasformatori e altri apparecchi e viene utilizzato per monitorare e controllare tensione, corrente, potenza e altri parametri del sistema di alimentazione, al fine di proteggere la stabilità di funzionamento della rete elettrica e qualità dell’energia.
