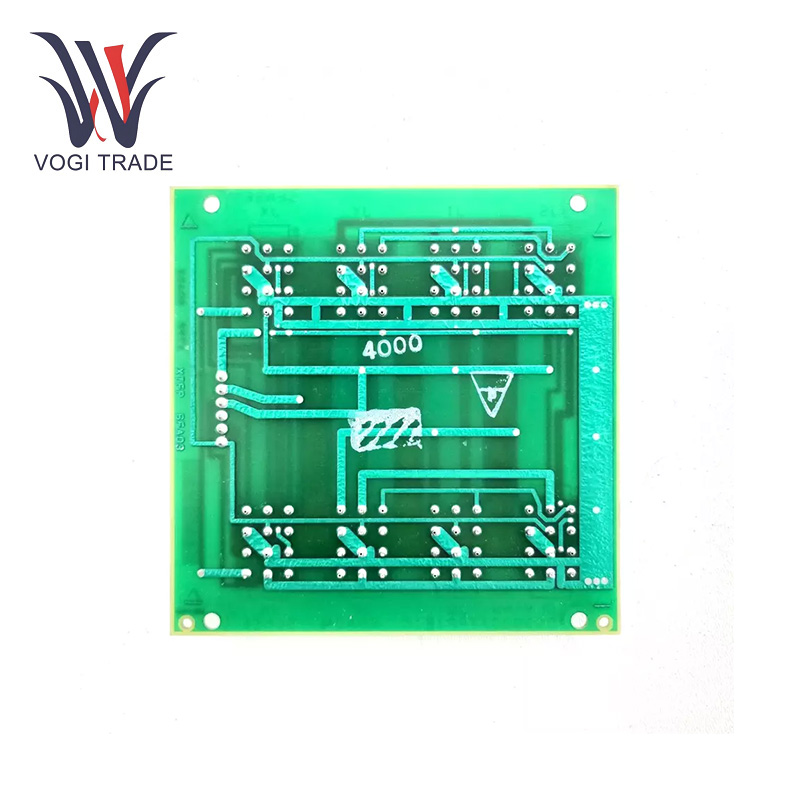

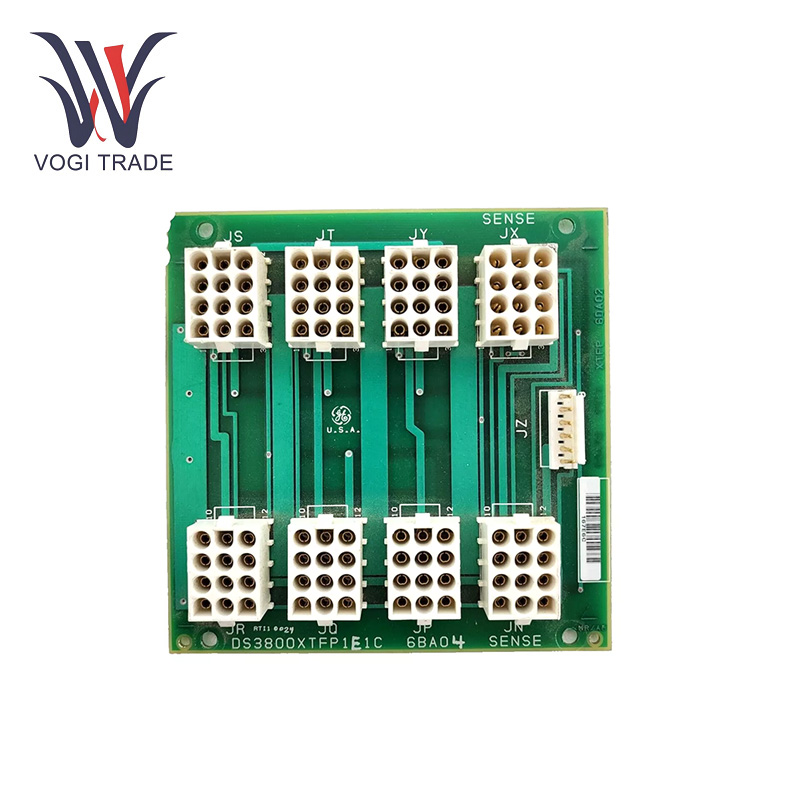

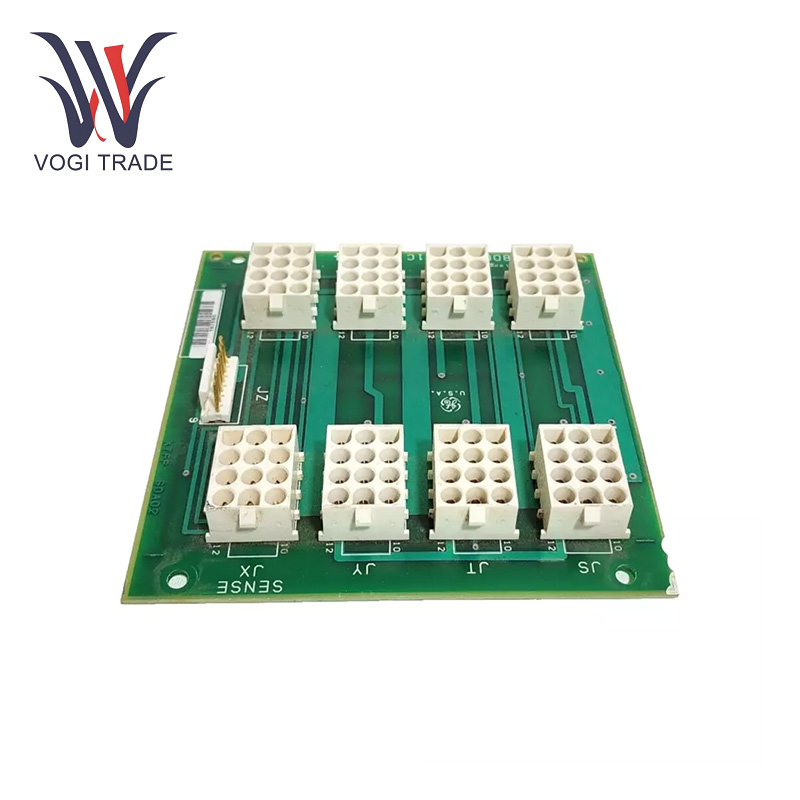

GE DS3800XTFP1E1C

Parametri operativi

Tensione di ingresso: La scheda opera con una tensione di ingresso di 120/240 V CA.

Tensione di uscita: Fornisce tensioni di uscita di 5 V DC e 3,3 V CC.

Amplificazione e isolamento del segnale: Progettato per amplificare e isolare i segnali di controllo di basso livello, consentendo loro di guidare i tiristori ad alta potenza e altri dispositivi elettronici di potenza.

Intervallo di temperatura: Può sopportare un intervallo di temperatura operativa da - 30 ° C a 55 ° C.

Caratteristiche del prodotto

Controllo tiristore: GE DS3800XTFP1E1C è responsabile dell'arresto dei segnali di controllo richiesti per guidare diversi rettificatori controllati a tiristi o al silicio.

Scheda di commutazione a tiristore: I tiristi sono usati come interruttori elettronici nelle applicazioni industriali e questo consiglio garantisce la loro corretta funzionalità. Un uso comune di PLC è nei sistemi di controllo del motore per controllare la fornitura di energia ai motori attraverso la commutazione dei tiristori.

Opto-isolamento e protezione: La scheda utilizza una serie di accoppiatori di optorazioni tra i segnali di controllo e i tiristi del lato alto. Questo isolamento è necessario per prevenire danni ai circuiti di controllo da picchi di alta tensione o rumore elettrico generato dai tiristi quando si svolgono. Sono anche integrati resistori di gate per limitare la quantità di corrente che scorre nelle porte dei tiristori, impedendo ai tiristori di ricevere troppa corrente che potrebbe causare malfunzionamento o fallimento.

Funzione del circuito Snubber: GE DS3800XTFP1E1C ha circuiti snubber con diodi con condensatori. Quei circuiti di snobber sono abbastanza cruciali quando si tratta di attenuazione di picco di tensione e problemi di interferenza elettromagnetica. Sono dannatamente bravi a proteggere i tiristi e i componenti della macchina da disturbi della tensione transitoria e mantenendo così la stabilità del sistema di controllo industriale.

Help in Control: Le connessioni a tiristore consentono di rompere correttamente il segnale in segnali multipli che aiutano a controllare meglio più tiristi.

Controllo logico: Il controllo logico implementa funzioni di base come i controlli sequenziali e di temporizzazione per consentire strategie di controllo complesse.

Installazione

Montaggio meccanico: Ogni bordo della scheda ha una coppia di fori per il montaggio meccanico. Il GE DS3800XTFP1E1C può essere fissato in modo sicuro all'interno del mobile di controllo industriale attraverso questi fori. Durante il montaggio, è necessario utilizzare viti adeguate e allinearle il più vicino possibile per evitare movimenti indesiderati durante il funzionamento, le vibrazioni, ecc., Poiché una scheda libera può creare problemi con la connessione.

Collegamenti elettrici: Collega elettrica ai componenti appropriati nel sistema utilizzando i connettori forniti. La scheda ha pin dedicati per i segnali di input e output. Come illustrazione, i segnali di input del sistema di controllo si uniscono ai pin di input specificati, mentre i segnali di output dei tiristori passano attraverso i pin di output pertinenti. Assicurarsi che tutte le connessioni siano sicure e che il cablaggio sia adeguatamente isolato per prevenire i circuiti corti o l'interferenza del segnale.

Controllo di compatibilità: Tutte le specifiche e l'interfaccia dei componenti devono essere verificate per l'integrazione regolare.

Gamma di applicazioni

Controllo delle turbine a gas e a vapore: GE DS3800XTFP1E1C viene utilizzato all'interno di sistemi di controllo della turbina a gas e vapore per controllare i tiristi che regolano il processo di generazione di energia. Ad esempio, in una centrale di alimentazione della turbina a gas, regola la potenza dirigendo il flusso di corrente elettrica a componenti diversi, garantendo una generazione di energia efficiente e stabile.

Controllo del motore industriale: Questa scheda viene utilizzata nelle applicazioni di controllo del motore industriale, come negli impianti di produzione su larga scala per controllare la velocità e la coppia dei motori. Può raggiungere questo obiettivo controllando i tiristori, regolando la tensione e la corrente forniti ai motori, consentendo un controllo preciso del funzionamento di un motore, che si tratti di un motore del nastro trasportatore o di un enorme motore della pompa industriale.

Automazione industriale: In generali sistemi di automazione industriale, il GE DS3800XTFP1E1C può controllare e regolare la potenza in vari processi. In un impianto di lavorazione chimica, ad esempio, può controllare l'alimentazione a diverse apparecchiature di lavorazione, garantendo il funzionamento ininterrotto delle reazioni chimiche e delle operazioni di movimentazione dei materiali.

Risoluzione dei problemi

Indicatori a LED: La maggior parte dei moduli GE DS3800XTFP1E1C sono integrati con gli indicatori a LED. I LED potrebbero essere utilizzati per un feedback visivo sul segnale di controllo o sullo stato della scheda. Nessun LED illuminato se un LED non è acceso quando dovrebbe essere, ciò significa che l'alimentazione può essere cattiva, che il componente è cattivo sulla scheda o che la connessione non è corretta. Uno, ad esempio un LED non illuminato che è destinato a mostrare la potenza è presente, può indicare un errore nel cablaggio di input di potenza o un errore di fusibile sulla scheda.

Perdita del segnale o operazione irregolare: Se si verifica una perdita di segnale tra la scheda e i tiristi o i tiristi non funzionano in modo coerente, quindi controllare prima le connessioni elettriche. La perdita del segnale può derivare da connessioni sciolte.
