GE DS215SDCCG1AZZ01B

Panoramica del prodotto

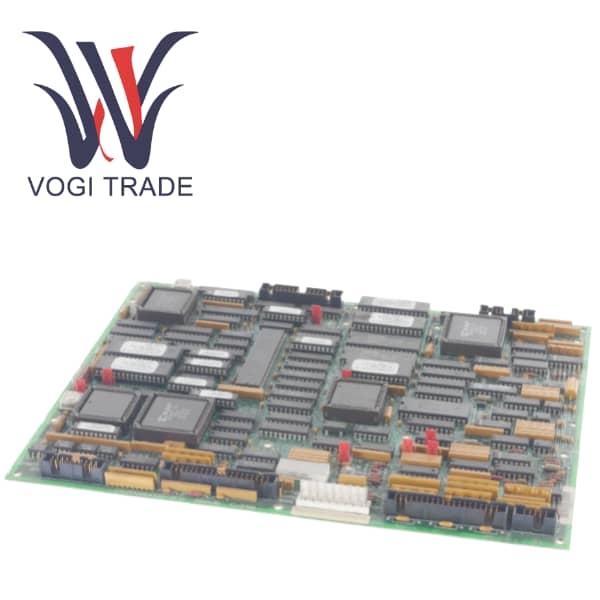

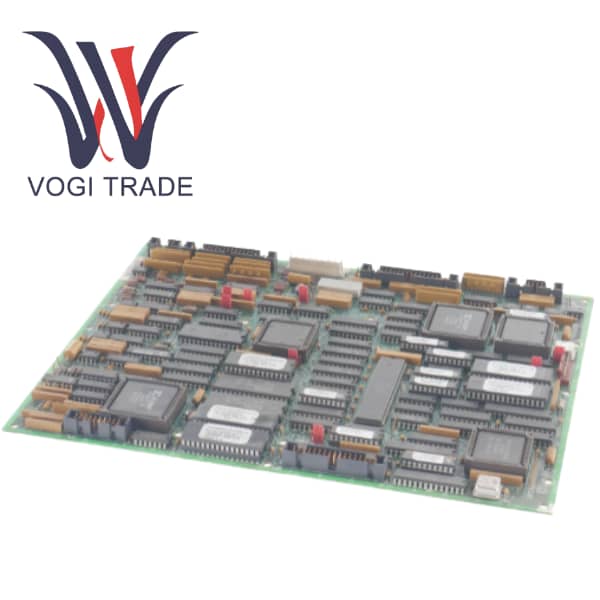

DS215SDCCG1AZZ01B è una scheda di controllo dell'azionamento (SDCC) prodotta da GE Motors & Industrial Systems per i suoi azionamenti industriali serie DIRECTO-MATIC 2000. La scheda di controllo dell'azionamento GE funge da unità di controllo centrale intelligente e principale per i sistemi di azionamento AC2000, DC2000 ed EX2000. La "G1" nel codice indica che si tratta della versione completa della serie SDCC, progettata specificamente per applicazioni di azionamento complesse che richiedono una regolazione ad alte prestazioni e ricche funzionalità I/O.

L'elaborazione avanzata del feedback si riflette nel supporto di più dispositivi di feedback, inclusi tachimetri analogici ed encoder differenziali e single-ended (con canali contrassegnati sul pin G1). Il circuito VCO di feedback può essere configurato per diversi tipi di sensore.

Funzione del prodotto

La divisione del lavoro tra l'architettura a tre processori DCP, MCP e CMP consente di ottenere un'elevata velocità di risposta e un controllo ad alta intensità di calcolo, supportando così funzioni avanzate come il controllo preciso del movimento e complessi algoritmi di controllo del motore.

Elaborazione I/O completa, la scheda può interfacciarsi con vari segnali, tra cui:

I/O digitale per comandi (marcia, jog) e stato.

I/O analogici per riferimento di velocità, feedback (tachimetro) e uscita strumento.

Feedback dell'encoder per un controllo preciso della posizione e della velocità.

Feedback di corrente e tensione del motore per la regolazione ad anello chiuso.

Comunicazione seriale per programmazione e networking (RS-232, RS-422).

Connessione LAN integrata, collegata alla scheda SLCC tramite un connettore 3PL, ottenendo così l'integrazione del sistema e il collegamento in rete nell'ambiente di automazione di fabbrica.

L'elaborazione avanzata del feedback si riflette nel supporto di più dispositivi di feedback, inclusi tachimetri analogici ed encoder differenziali e single-ended (con canali contrassegnati sul pin G1). Il circuito VCO di feedback può essere configurato per diversi tipi di sensore.

Configurazione flessibile: la logica e le funzioni di controllo possono essere ampiamente personalizzate tramite ponticelli hardware e parametri software utilizzando strumenti di configurazione dedicati (ST2000, GE Control System Toolbox, configuratore driver LynxOS).

Le potenti funzioni di protezione e diagnostica consentono di essere dotato di timer watchdog hardware, circuito di ripristino e indicatore LED, in grado di fornire indicazioni dettagliate sui guasti e quindi eliminare rapidamente i guasti.

Confronto con prodotti simili

Il confronto principale è con altri numeri di gruppo della scheda SDCC, in particolare con la variante G3.
