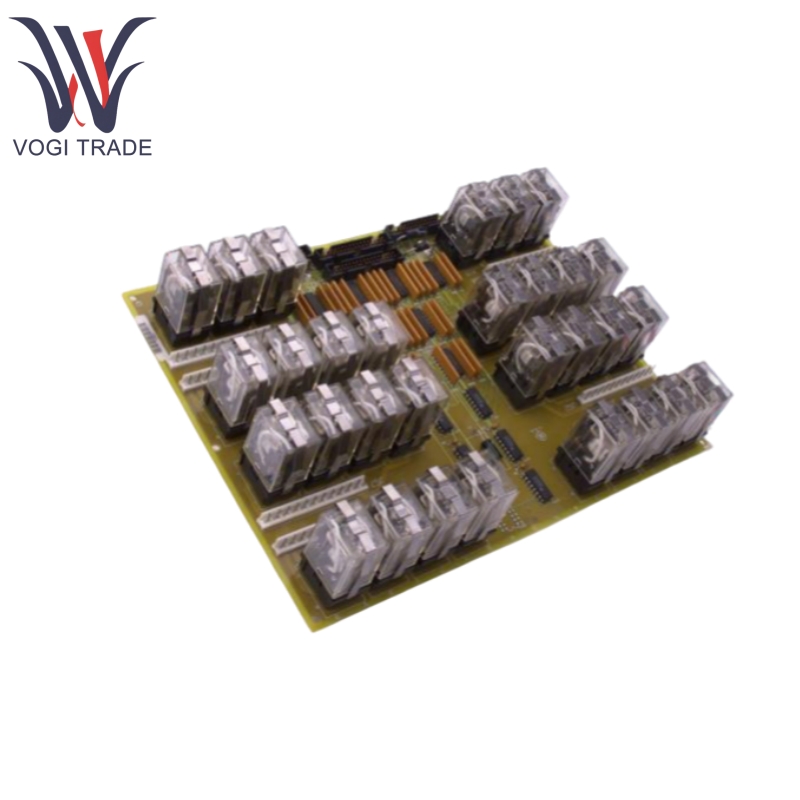

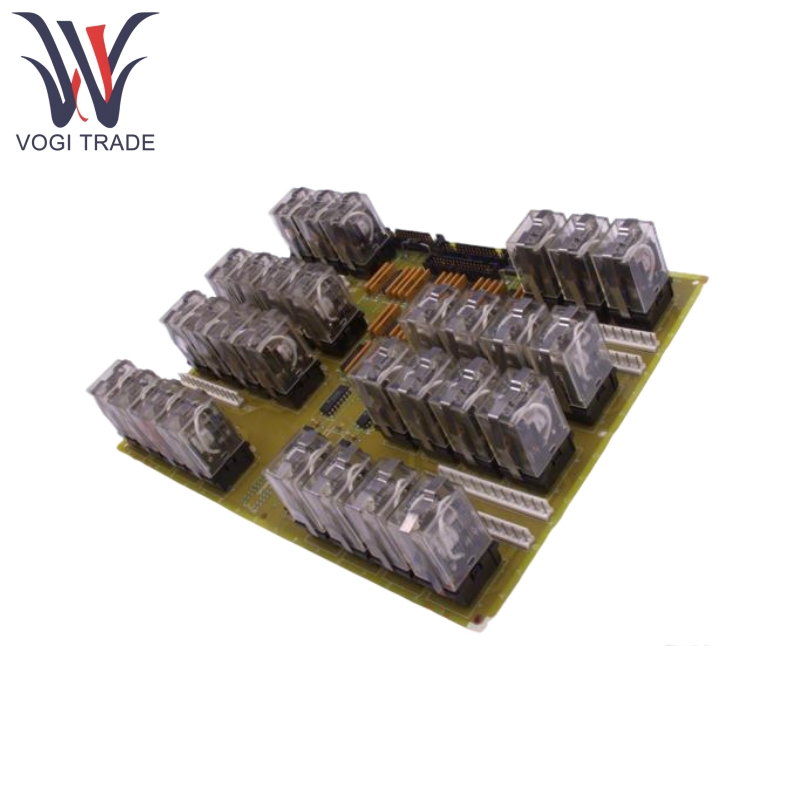

Marchio: GEDescrizione: scheda di output di relèCONDIZIONE: nuovo di zeccaCertificato: lettera di garanzia del rapporto di test COOGaranzia: 1 annoInventario QTY: 10Termina di pagamento: t/tPorta di spedizione: ShenzhenLa scheda di uscita del relè GE DS200TCRAG1ABC è responsabile della protezione dei viaggi di emergenza, dei test di rilascio di velocità eccessiva e del controllo della logica del viaggio principale, garantendo un'elevata affidabilità e sicurezza in ambienti industriali e supportando la risposta in tempo reale alla logica di controllo complesso attraverso l'architettura multi-processore e il design ridondante.
| Produzione |
Ge |
| Numero modello |
Ds200tcrag1abc |
| Numero di ordinazione |
Ds200tcrag1abc |
| Catalogare |
Mark v |
| Paese di origine |
Stati Uniti (Stati Uniti) |
| Codice HS |
8538900000 |
| Dimensione |
24*16*4cm |
| Peso |
0,6 kg |
Caratteristiche del prodotto
Dotato di tre microprocessori e RAM condiviso, GE DS200TCRAG1ABC supporta il multitasking e l'elaborazione parallela per garantire la risposta in tempo reale alla logica di controllo complesso.
GE DS200TCRAG1ABC monitora i parametri critici (ad es. Speed, temperatura), innesca i viaggi per prevenire i danni alle attrezzature e si sinergizzano con altri moduli di controllo per ottenere una protezione ridondante.
GE DS200TCRAG1ABC supporta il test di rilascio di velocità elettrica, test del pistone a rilascio meccanico, ecc. Per garantire la sicurezza e l'affidabilità del sistema.
GE DS200TCRAG1ABC ha 10 LED a bordo che visualizzano codici di errore in diverse combinazioni per una rapida risoluzione dei problemi.
GE DS200TCRAG1ABC supporta le impostazioni del jumper per la corrente della bobina (10-120 mA) e l'intervallo di resistenza (22Ω-1000Ω), adattandosi a diversi requisiti della valvola dei servi. Supporta anche RS485 ed Ethernet (Modbus TCP/IP, Protocollo SRTP) per l'interazione dei dati in tempo reale.
Principio di lavoro del prodotto
GE DS200TCRAG1ABC riceve segnali sensori (ad es. Feedback di posizione LVDT, ingresso della velocità di impulso) attraverso schede terminali (ad esempio DS200TBQBG1ACB), che sono analizzate dal microprocessore per generare comandi di controllo.
Quando viene rilevata un'anomalia come la velocità eccessiva o la sovracorrente, il relè ETR o PTR viene attivato per tagliare la fonte di alimentazione della turbina e, allo stesso tempo, il codice di errore viene visualizzato attraverso l'indicatore LED.
La sua architettura TMR garantisce la tolleranza ai guasti per i percorsi di controllo critici e migliora la stabilità del sistema.
GE DS200TCRAG1ABC verifica l'efficacia dei circuiti di viaggio attivando le funzioni di test attraverso comandi software o hardware.
Parametro del prodotto
GE DS200TCRAG1ABC Dati delle specifiche come di seguito.
Alimentazione: 24 V DC (tipico), intervallo di input 18-32 V DC
Interfacce di comunicazione: RS485, Ethernet (Modbus TCP/IP, SRTP)
Temperatura operativa: da -40 ° C a +70 ° C, adatto a ambienti industriali duri
Valutazione della protezione: IP20 (per uso interno, deve essere installato in un mobile di controllo)
Caratteristiche di output: uscita analogica a 12 bit, in grado di guidare attuatori come le valvole dei servi
Capacità di contatto relè: 0,5a (massimo)
