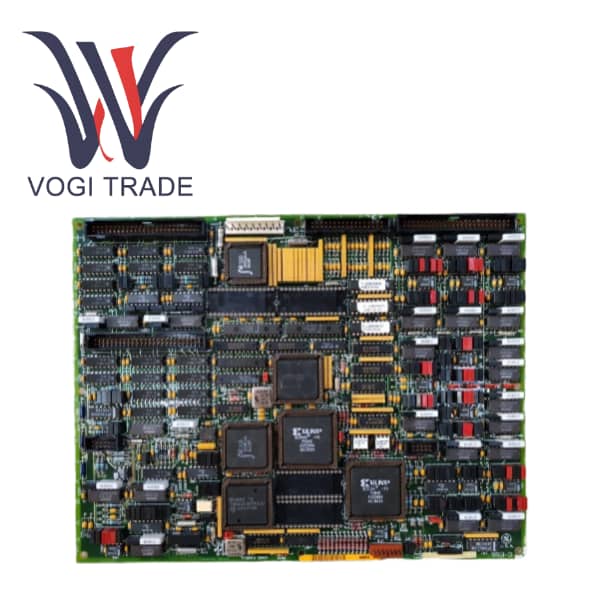

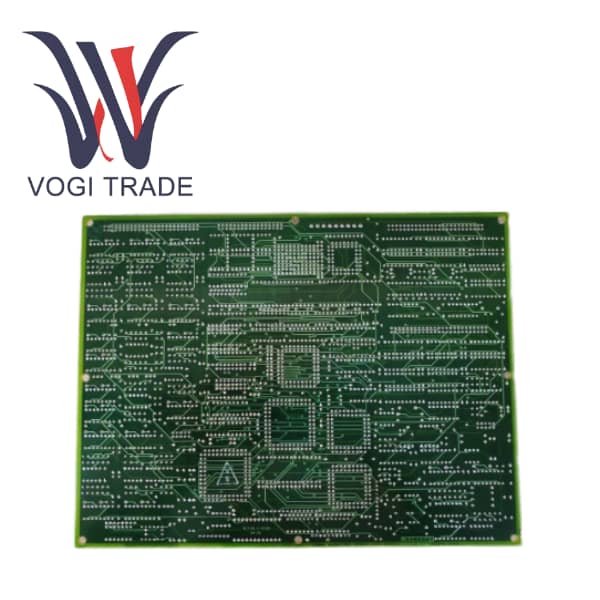

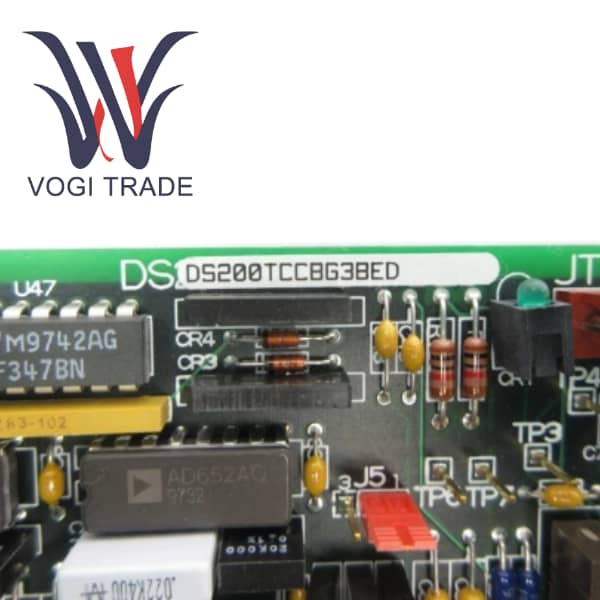

GE DS200TCCBG3BED

Panoramica del prodotto

DS200TCCBG3BED è una scheda I/O analogica estesa universale (TCCB), progettata specificamente per il sistema di controllo della turbina a gas GE Speedtronic Mark V LM. In quanto componente principale dell'I/O, il TCCBG può fungere da unità di espansione per scalare, regolare ed elaborare vari segnali analogici critici che la scheda I/O analogica principale (TCCA) per uso generale non è in grado di gestire. La funzione principale di DS200TCCBG3B è quella di collegare segnali del sistema di alimentazione di alto valore, come tensione generatore/bus e corrente di linea, nonché altri ingressi RTD e mA. Pertanto, è fondamentale monitorare e controllare in modo completo le turbine a gas.

Il suffisso "G3BED" indica una versione o modello hardware specifico, garantendone la compatibilità e le prestazioni elevate nella configurazione del sistema Mark VLM specificata. Il DS200TCCBG3BED funge da centro di acquisizione dati, convertendo i segnali grezzi provenienti dagli strumenti sul campo in dati digitali precisi per l'utilizzo da parte del motore I/O e del motore di controllo del sistema.

Caratteristiche del prodotto

Questa scheda fornisce circuiti dedicati per l'elaborazione di segnali di ingresso analogici da 4-20 mA e 0-1 mA e può eseguire l'elaborazione di input di milliampere multi-range.

Essendo un componente chiave per il controllo coordinato delle turbine a gas e delle turbine a vapore nelle centrali elettriche a ciclo combinato, può ottimizzare l'efficienza complessiva della centrale elettrica e garantire la conformità alla rete.

Il monitoraggio della temperatura dell'RTD fornisce corrente di eccitazione per l'RTD collegato tramite la morsettiera TBCB. La misurazione precisa della temperatura dei componenti chiave si ottiene misurando con precisione le variazioni di tensione causate dalle variazioni di resistenza.

Il monitoraggio della tensione del generatore e del bus coinvolge la scheda TCCB che scala ed elabora i segnali ad alta tensione provenienti dai trasformatori di tensione (PTS), che vengono utilizzati per monitorare le tensioni del generatore e del bus. Questo è fondamentale per la sincronizzazione e la gestione dell'energia.

Elaborare i segnali provenienti dal trasformatore di corrente (CT) per monitorare la corrente di linea. Combinando i dati sulla tensione, il sistema è in grado di calcolare gli indicatori di potenza in tempo reale.

Il sistema di calcolo utilizza segnali PT e CT elaborati per determinare le relazioni di fase e calcolare i parametri chiave del sistema di alimentazione, tra cui: potenza del generatore (megawatt), fattore di potenza (PF), potenza reattiva (VAR)

Le funzioni di GE DS200TCCBG3BED sono definite principalmente da ponticelli hardware, che vengono utilizzati per impostare i parametri dell'intervallo di monitoraggio di tensione e corrente, eliminando così la necessità di fare affidamento sul software per ottenere queste funzioni critiche di sicurezza e controllo.

Confronto con prodotti simili

All'interno del core Mark V LM , la scheda TCCB funziona insieme alla scheda TCCA. Un confronto chiarisce i loro ruoli distinti:

Ambito del settore applicabile

Il DS200TCCBG3BED è progettato esclusivamente per applicazioni industriali pesanti che coinvolgono turbine a gas e a vapore GE, tra cui:

Generazione di energia

Le centrali elettriche a turbina a gas vengono utilizzate per monitorare con precisione la potenza di uscita dei generatori e sincronizzarla con la rete elettrica.

Le centrali elettriche a turbina a vapore vengono utilizzate per il controllo e la protezione del carico.

Essendo un componente chiave per il controllo coordinato delle turbine a gas e delle turbine a vapore nelle centrali elettriche a ciclo combinato, può ottimizzare l'efficienza complessiva della centrale elettrica e garantire la conformità alla rete.

Nell'industria del petrolio e del gas, dei compressori a turbina e delle stazioni di pompaggio utilizzate sulle condutture, in queste applicazioni, il monitoraggio della potenza dell'azionamento elettrico è fondamentale per la stabilità e la protezione del processo.
