GE DS200TCCBG1ALC

Panoramica del prodotto

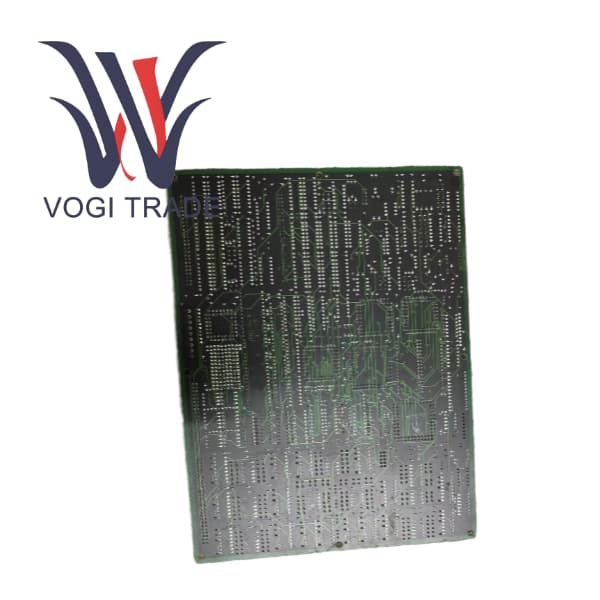

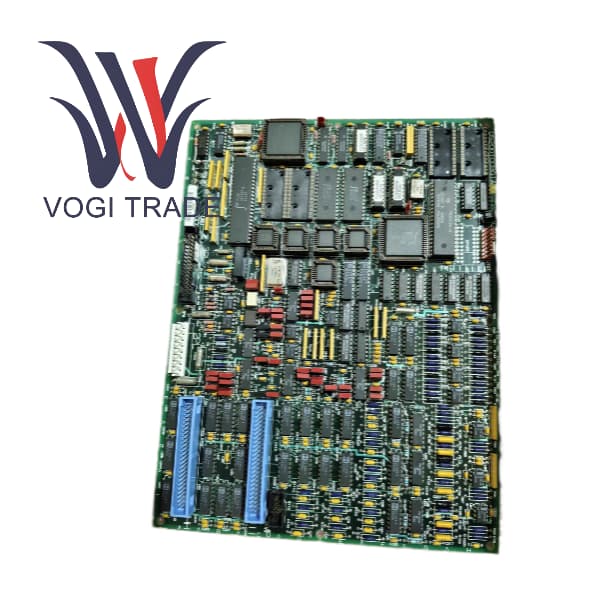

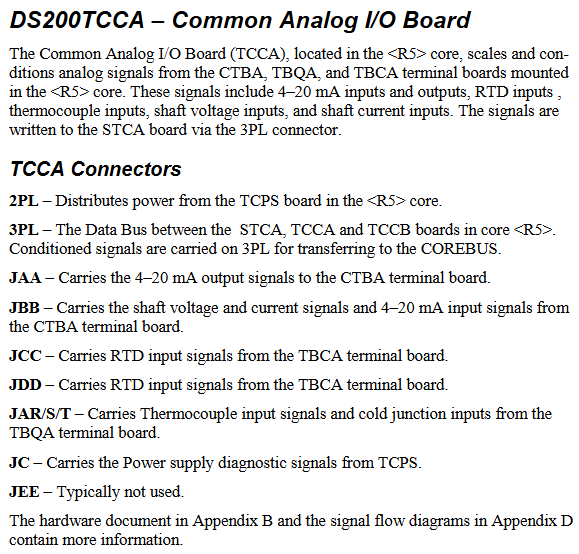

GE DS200TCCBG1ALC è una scheda I/O analogica di espansione universale progettata da General Electric per il suo sistema di controllo della turbina a gas SPEEDTRONIC Mark V LM, installato nella posizione 3 del nucleo di controllo. La funzione principale di questa scheda è elaborare vari segnali analogici dal campo e convertirli in informazioni digitali che il sistema di controllo può comprendere ed elaborare. Allo stesso tempo, può anche convertire le istruzioni di controllo in segnali analogici e trasmetterli all'attuatore. La scheda funge da ponte cruciale che collega il mondo fisico con il sistema di controllo digitale.

Scenario di utilizzo

Guardiano del funzionamento stabile delle centrali elettriche

In una centrale elettrica a ciclo combinato di classe 9F, una turbina a gas GE 7FA funziona a piena capacità. La scheda DS200TCCB agisce come una sentinella instancabile, adempiendo in ogni momento ai suoi compiti.

Il monitoraggio della temperatura viene effettuato attraverso 14 canali RTD, monitorando continuamente punti chiave come la temperatura di scarico della turbina e le temperature dei cuscinetti. Qualsiasi aumento anomalo della temperatura viene immediatamente catturato e attiva gli allarmi o la protezione dalla riduzione del carico.

I parametri di potenza sono salvaguardati ricevendo segnali da PT e CT e calcolando in tempo reale la potenza attiva e reattiva in uscita dal generatore. Questi dati non vengono solo visualizzati sullo schermo dell'operatore, ma servono anche come segnali di feedback fondamentali per il controllo del carico della turbina e la sincronizzazione della rete.

Al TCCB sono collegati anche i sistemi ausiliari, che rilevano più trasmettitori di pressione e livello nell'impianto. Ad esempio, se il segnale della pressione dell’olio lubrificante scende al di sotto della soglia di sicurezza, il TCCB segnalerà immediatamente questa informazione e attiverà una procedura di arresto di emergenza per evitare che i costosi cuscinetti della turbina vengano danneggiati a causa della mancanza di olio.

È proprio con la scheda I/O affidabile e precisa come la DS200TCCBG1ALC che il complesso sistema di controllo Mark V LM può condurre un monitoraggio e una protezione completi della turbina, garantendo il funzionamento sicuro, efficiente e stabile della centrale elettrica.

Problemi riscontrati durante l'utilizzo

Interferenza del segnale

Nelle centrali elettriche con ambienti elettromagnetici complessi, i segnali analogici sono soggetti a interferenze, con conseguenti derive o salti nelle letture. Una buona schermatura e messa a terra sono cruciali.

Errori di configurazione

Se viene selezionato un numero di scala errato per il canale RTD nel configuratore I/O, ciò causerà una deviazione significativa nelle letture della temperatura.

Impostazioni dei ponticelli della morsettiera

Sulla morsettiera TBCB sono presenti ponticelli hardware per l'impostazione del range dei segnali mA. Se le impostazioni del ponticello non corrispondono all'uscita del trasmettitore in loco, il segnale non verrà letto correttamente.

Guasto della scheda di bordo

Sebbene il design sia robusto, quando si lavora in ambienti ad alta temperatura e umidità elevata per lungo tempo, i componenti sulla scheda potrebbero comunque invecchiare o guastarsi, manifestandosi come letture anomale dei canali, interruzioni di comunicazione della scheda, ecc.

Sostituzione e compatibilità

Sostituzione ufficiale

L'alternativa più sicura è utilizzare una nuova scheda dello stesso modello DS200TCCB. GE può rilasciare una versione di revisione hardware con suffissi come G1, ALC, ecc. purché il modello principale sia lo stesso, generalmente sono compatibili.

Sostituzione funzionale

Nei sistemi non Mark V o nei progetti di ristrutturazione, puoi prendere in considerazione l'utilizzo di un modulo I/O universale di terze parti per ottenere funzioni simili. Tuttavia, ciò richiede la riprogettazione del cablaggio e della logica di controllo della scrittura, il che è estremamente dispendioso in termini di manodopera. Di solito viene preso in considerazione solo quando si aggiorna l'intero sistema.
