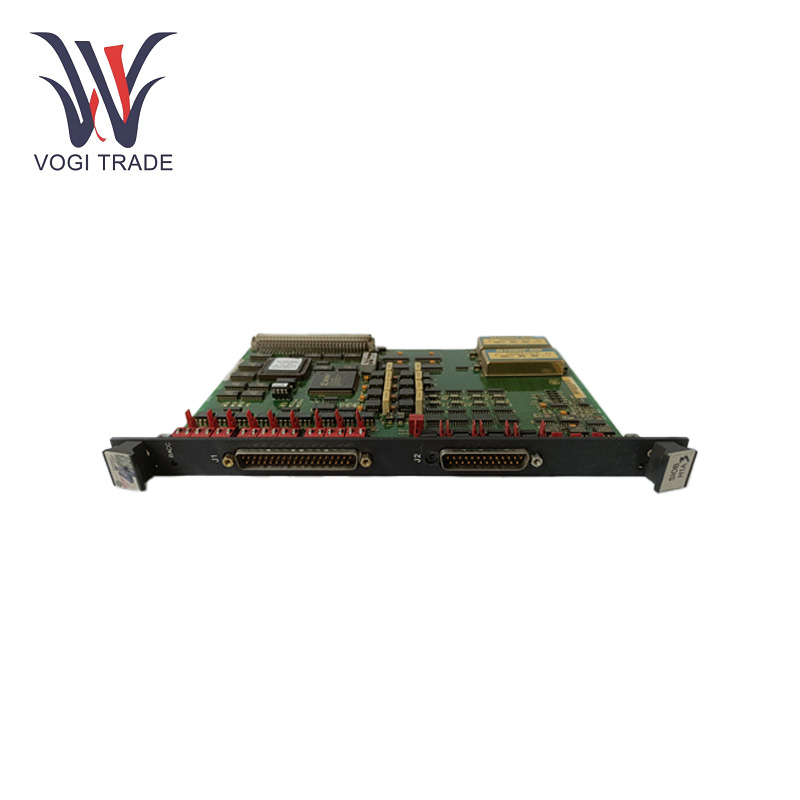

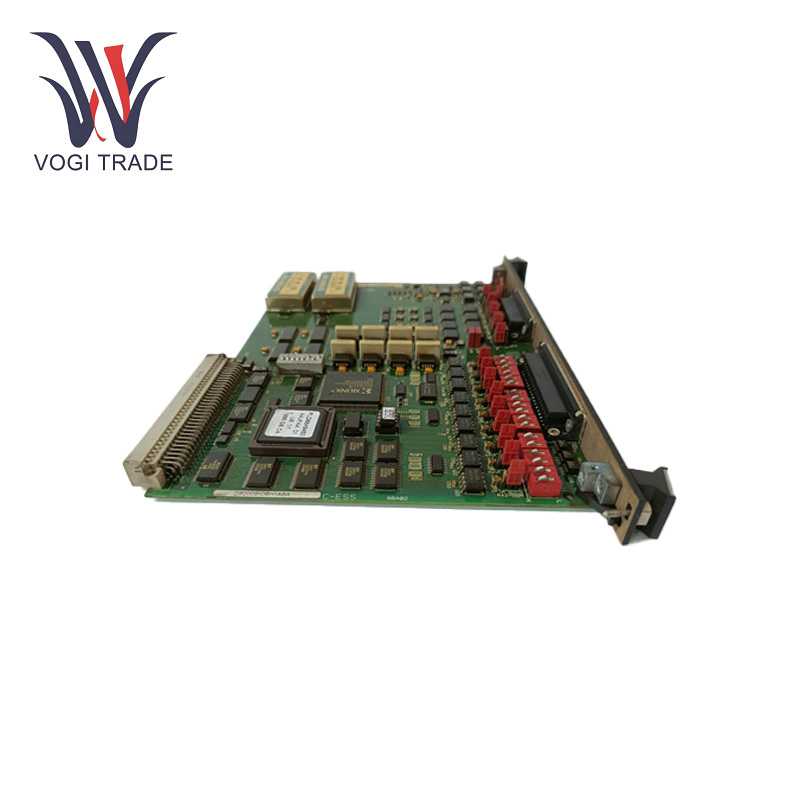

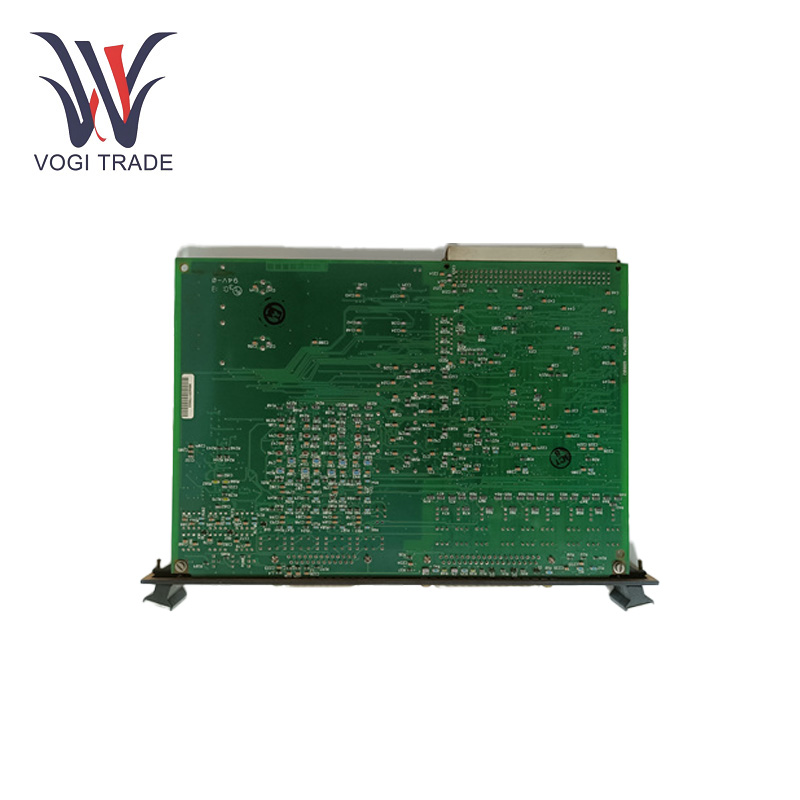

Ge ds200siobh1aba

Valutazione di tensione: In genere funziona a 24 VDC.

Intervallo di temperatura: - da 40 ° C a 85 ° C.

Segnali di input/output: Per input, può gestire segnali analogici nell'intervallo da 0 - 10 V DC e 4 - 20 mA, con un convertitore a 12 bit ad alta risoluzione che garantisce una misurazione accurata.

Connettori: Dotato di un connettore a 200 pin per l'integrazione del sistema.

Configurazione: Include 20 jumper e 3 blocchi di interruttori, ciascuno contenente 6 switch, per un totale di 18 interruttori.

Indicatori diagnostici: Presenta un indicatore a LED per il rilevamento dei guasti, offrendo feedback visivi sullo stato operativo della scheda.

Caratteristiche del prodotto

Acquisizione dei dati: GE DS200SIOBH1ABA è in grado di acquisire dati da vari sensori. Progettato con un convertitore ad alta risoluzione, fornisce la capacità di leggere ed elaborare con precisione vari tipi di segnali; Può ricevere informazioni dal sensore analogico e dai sensori digitali.

Comunicazioni: Questo è un ponte di comunicazione nel sistema di automazione industriale. GE DS200SIOBH1ABA consente la trasmissione di informazioni acquisite ad altre parti del sistema di controllo per il monitoraggio e il controllo centralizzati. Un esempio sarebbe in un impianto di produzione su larga scala, può trasmettere dati relativi allo stato dei macchinari in una sala di controllo centralizzata.

Conversione e elaborazione del segnale: Il convertitore a 12 bit non solo misura i segnali, ma li elabora anche per l'uso in un sistema di controllo. GE DS200SIOBH1ABA è in grado di tradurre i dati del sensore primitivo in una forma che può essere compresa e utilizzata da altri moduli di controllo o software.

Output di controllo: Invia comandi a attuatori e altri dispositivi per un controllo di processo preciso.

Installazione

Montaggio: GE DS200SIOBH1ABA può essere montato in un gruppo di installazione del rack VME ed è montato sul connettore VME P1, in uno slot VME completo. Installa rack: durante l'installazione assicurati di eliminare correttamente l'influenza elettrica.

BImpostazione del maglione e dell'interruttore OARDs: La scheda contiene venti saltatori e 3 interruttori; Ogni blocco contiene 6 switch. Su alcuni jumper, sono stati impostati la posizione predefinita in fabbrica, su altri, è possibile configurare in base ai requisiti dell'applicazione specifica. Quando si sostituiscono la scheda, configurare i maglioni sulla nuova scheda in modo tale da riflettere quelli della vecchia scheda per mantenere le prestazioni.

Connector Connector: Collegare il connettore pin 40 - al componente nel sistema. La connessione dovrebbe essere sicura oppure ci saranno casi di perdita del segnale o una connessione intermittente.

Gamma di applicazioni

Automazione industriale: GE DS200SIOBH1ABA può essere utilizzato negli impianti di produzione per controllare e monitorare le linee di produzione. Per dare un esempio, in un impianto di produzione automobilistica può monitorare il linguaggio e la posizione dei bracci robotici sulla catena di montaggio garantendo che tutto sia prodotto in modo accurato ed efficiente.

Applicazione in generazione di energia: Il GE DS200SIOBH1ABA può essere trovato nei sistemi di controllo del gas, del vapore e delle turbine eoliche. In particolare, può ottenere dati dai sensori di temperatura, pressione e velocità rotazionale delle turbine e inviarli per ulteriori elaborazioni in modo che le turbine funzionino alla massima efficienza e sicurezza.

Controllo del processo: Nelle piante chimiche o raffinerie di petrolio, funziona come monitoraggio e controllo di molti processi. Ad esempio, potrebbe tracciare la portata e la composizione chimica dei fluidi in condotte e utilizzando le informazioni, modificare le valvole e le pompe per mantenere le condizioni di processo nell'intervallo giusto.

Risoluzione dei problemi

Problemi di potere: Non accendere la scheda, assicurarsi di controllare la qualità PB e la tensione di ingresso per confermare la tensione all'interno dell'intervallo operativo.

Errori di elaborazione del segnale: In questo errore, l'elaborazione del segnale può anche essere la causa; Assicurarsi che tutte le connessioni siano correttamente collegate. Controlla la scheda per qualcosa di anormale, bruciando ecc.

Guasti alla comunicazione: Assicurarsi che tutte le interfacce di comunicazione siano correttamente connesse e configurate. Assicurarsi che i dispositivi collegati siano funzionali e compatibili.

Indicatori diagnostici: L'indicatore LED può essere utilizzato per l'identificazione dei guasti. Controllare la documentazione del produttore per ulteriori informazioni sui segnali a LED.
