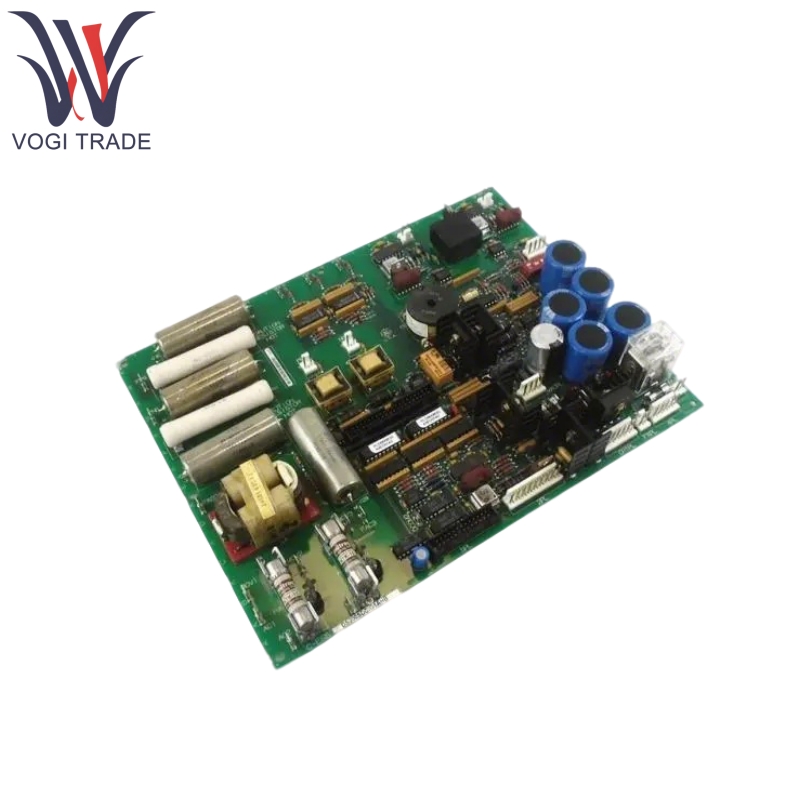

GE DS200SDC1G1AGB

Caratteristiche del prodotto

GE DS200SDC1G1AGB riceve segnali di millittot (ad es. J, K, T, tipi E ecc.), Fornisce una compensazione della giunzione a freddo (CJC), li amplifica e li linearizza e li converte in segnali standard (di solito tensioni) utilizzabili dal sistema di controllo.

GE DS200SDC1G1AGB riceve segnali RTD come PT100, PT200, Cu10, ecc., Di solito collegati in configurazione a filo 2/3/4 e fornisce corrente/tensione di eccitazione per misurare la variazione di resistenza, che viene convertita in un segnale standard.

GE DS200SDC1G1AGB può ricevere segnali industriali standard come 0-10 V, ± 10 V, 0-20 mA, 4-20 mA, ecc. Per isolamento, filtraggio e ridimensionamento.

GE DS200SDC1G1AGB può generare segnali standard come 4-20 mA o 0-10 V per guidare gli attuatori di campo (ad es. Posizionatori di valvole).

GE DS200SDC1G1AGB può ricevere segnali di contatto a secco (contatto di tensione) o contatto a umido (tensione attiva) per l'isolamento, il dithering e la lettura dello stato.

GE DS200SDC1G1AGB può fornire uscite di contatto (solitamente asciutte) o transistor per guidare le luci degli indicatori, i relè, i piccoli contattori, ecc.

GE DS200SDC1G1AGB ha circuiti di protezione integrati (ad esempio diodi TVS, fusibili, resistori di limitazione di corrente) per prevenire la sovratensione, la connessione inversa, eccessivamente-corrente, ESD, ecc. Danno danneggiare il modulo e il sistema.

I LED di bordo (di solito luci di stato per canale o gruppo di canali) forniscono informazioni diagnostiche visive sullo stato del funzionamento del canale, guasti, stato di comunicazione, ecc.

L'integrazione di più canali di segnale su una singola scheda (a seconda della configurazione del modulo, in genere 8, 16, 32 canali) ottimizza l'utilizzo dello spazio del rack.

Alcune delle sue funzionalità (ad es. Selezione del tipo di input - TC/RTD/AI) possono richiedere la configurazione hardware tramite i maglioni a bordo o gli switch di immersione (a seconda della variante del modulo e del firmware).

La configurazione viene in genere eseguita in stretta conformità con la documentazione tecnica GE.

GE DS200SDC1G1AGB supporta lo swapp a caldo (come consentito dal sistema e seguendo i protocolli di sicurezza) per una facile manutenzione e sostituzione.

Applicazioni del prodotto

GE DS200SDC1G1AGB è dedicato ai sistemi di controllo della turbina GE Mark V Gas e a vapore ed è il livello di interfaccia chiave per le loro uscite di acquisizione e controllo dei dati. Le applicazioni tipiche includono:

Monitoraggio delle turbine a gas:

Collega i punti di misurazione della temperatura chiave (ad es. Termocoppie di scarico, termocoppie del cuscinetto, termocoppie tra ruote), sensori di vibrazione, rilevatori di fiamma, trasmettitori di pressione (gas di combustibile, olio di lubrificante, idraulica), trasmettitori di flusso e sensori di posizione (IGV, posizione della valvola).

Controllo della turbina a gas:

Output segnali di controllo per valvole di controllo del carburante, attuatori IGV, contattori del motore di avviamento, valvole di bypass, ignari della candela.

Monitoraggio delle turbine a vapore (ciclo combinato):

Collega la temperatura del vapore, la pressione e i sensori di flusso, la temperatura dei cuscinetti e i sensori di vibrazione.

Monitoraggio e controllo del sistema ausiliario:

Output di pressione, temperatura, livello, monitoraggio e controllo dello stato di commutazione per il sistema lubrificante, sistema idraulico, sistema di acqua di raffreddamento, sistema di alimentazione del carburante.

Interfaccia del sistema di protezione:

Ingresso segnali di viaggio critici (ad es. Vestenza eccessiva, alta vibrazione, alta temperatura, perdita di fiamma) al sistema di protezione (modulo TMR) tramite DI.
