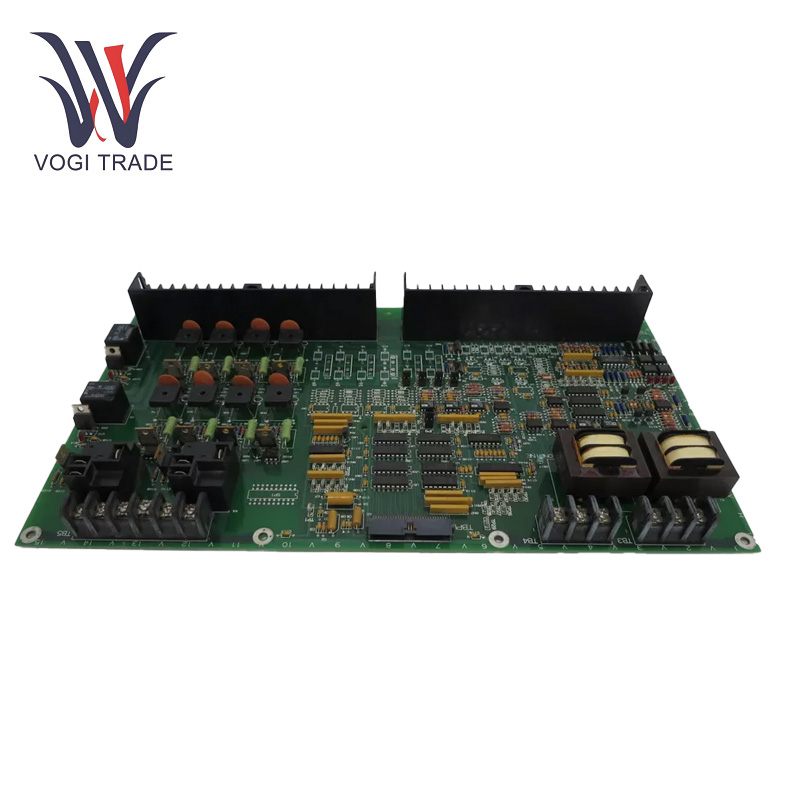

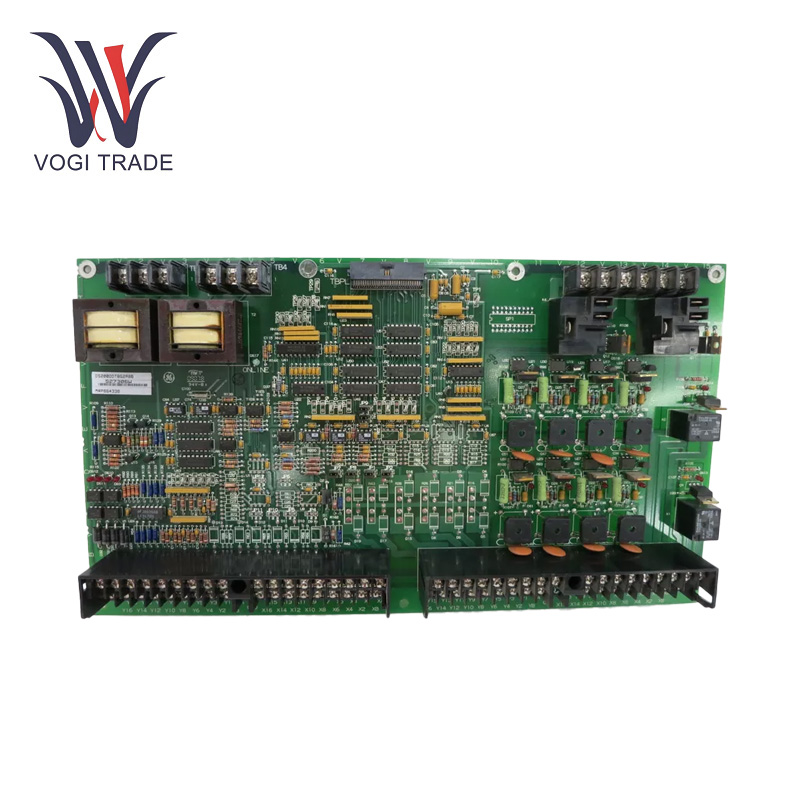

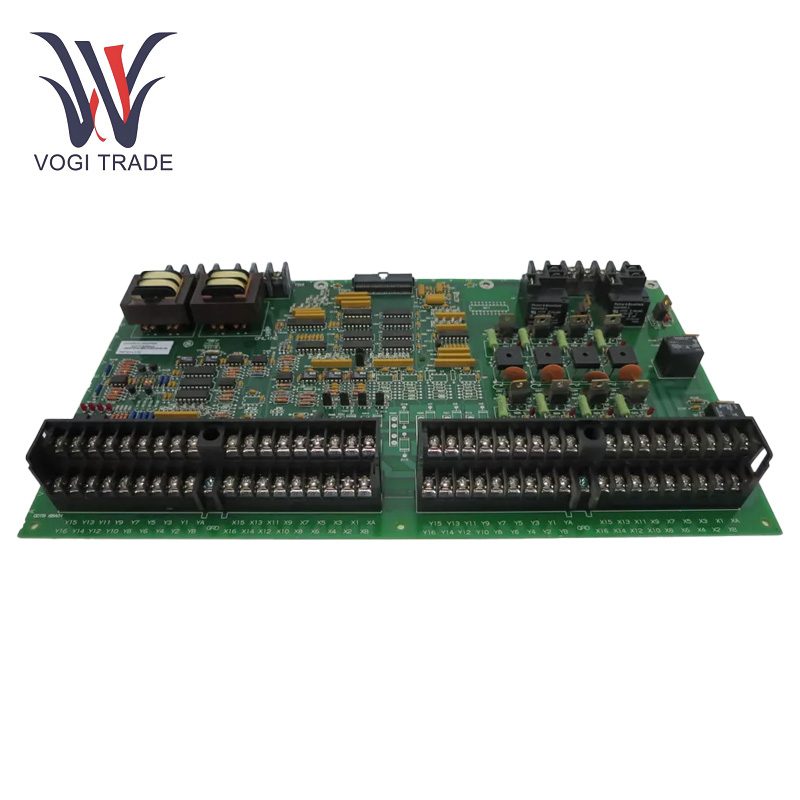

GE DS200DDTBG2ABB

Parametri operativi

Parametri di tensione: Può rispondere a 24 - 250 VDC / 24 - 230 VAC a 60 Hz, o 125 - 230 VAC a 50 Hz.

Ingressi CA ad alta tensione: 2

Ingni di segnale ad alta corrente: 6

Ingni di segnale a bassa corrente: 3

4-20 mA Ingressi ad anello di corrente: Fino a 2

Ingni di tensione non adettizzato: Disponibile

Uscite analogiche tamponate: 4

4-20 mA corrente oUtili: 2

Input/output digitali: 16

Parametri di tensione: Può rispondere a 24 - 250 VDC / 24 - 230 VAC a 60 Hz o 125 - 230 VAC a 50 Hz.

Intervallo di temperatura:è da 0 a 50 ºC.

Funzioni del prodotto

Gestione del segnale I/O.: GE DS200DDTBG2ABB è un terminale I/O ausiliario ausiliario di inverter di carico l'impiego di massa di cavi a nastro connettore ad alta densità per internettare diversi altri modelli significa che si tratta di un grande successo. Ciò consente ai collegamenti di spostare qualsiasi tipo di segnale di ingresso e uscita da un componente a un altro nel sistema di controllo. Si collega anche all'analogo DS200ADMA - TO - Digital Option Board in un sistema di controllo LS2100 per segnali I/O ausiliari.

Condizionamento e isolamento del segnale: Scale, buffer, condizioni e isolati di isolati. Ciò è utile poiché traduce i segnali di livello del sistema ambientale in un formato che può essere compreso dal sistema DSP. Nell'ambiente industriale, ad esempio, i segnali analogici generati da vari sensori richiederanno prima il condizionamento analogico prima di poter essere elaborati dalle parti digitali.

Inp multiplotipi UT e output: 31 ingressi digitali e 33 uscite digitali, 8 uscite analogiche possono accettare segnali di stato binari da switch o sensori e le uscite digitali possono guidare relè e solenoidi. Le connessioni di device sono generalmente abbastanza semplici. 8 uscite analogiche utilizzate per fornire segnali continui - variabili per il controllo dell'attuatore o per il monitoraggio dei sensori di tipo analogico.

Installazione

Connettore - Connector Connection:GE DS200DDTBG2ABB ha sei connettori che hanno ciascuno funzioni e metodi di connessione diversi. 60 - Pin Alte - Il connettore TB5 del cavo del nastro di densità è una striscia terminale a 6 posizioni e i connettori TB3 e TB4 sono strisce terminali a 3 posizioni e morsetti. Questi connettori di tipo terminale sono utili per la creazione di collegamenti a filo o collegamenti ad altre parti compbindabili che possono essere bloccate in posizione. Pertanto, i connettori TB1 e TB2 sono connettori a doppia riga a 36 posizioni, quindi raggiunge una grande quantità di segnali per alcuni sottosistemi.

Note di montaggio: GE DS200DDTBG2ABB è destinato a montare sul retro di un pannello di controllo industriale standard. È probabile che il componente abbia fori di montaggio, slot o caratteristiche simili che lo consentono di collegare saldamente al pannello con viti o altri elementi di fissaggio adatti. Ciò è per l'effetto che la scheda è stabile e non inclini a danni durante il funzionamento a causa di un montaggio improprio.

Gamma di applicazioni

Sistemi di controllo industriale: Per lo più utilizzato nei sistemi di controllo starter statico LS2100 Parte del sistema GE Mark V. Questi singoli sistemi di controllo sono diffusi nelle centrali industriali, raffinerie, impianti di produzione su larga scala. Per gestire il funzionamento di motori elettrici, generatori e altre attrezzature ad alta potenza.

Sistemi di automazione: GE DS200DDTBG2ABB può essere utilizzato per interfacciarsi con vari sensori, attuatori e altri controller per automatizzare regolarmente una linea di produzione. Ad esempio, può anche fungere da ricevitore di segnali da sensori, che possono essere utilizzati per monitorare la posizione o lo stato delle parti di macchinari e un mittente del segnale che trasmette i segnali di controllo agli attuatori per regolare l'operazione di macchinari.

Risoluzione dei problemi

Ispezione visiva: Ispezionare la scheda per eventuali segni visibili di danno o difetti, come componenti bruciati o tracce screpolate.

Controllare le connessioni: Assicurarsi che tutti i cavi e i connettori a nastro siano correttamente collegati e non corrosi.

Titolo: Impostazioni switch jumper: Per garantire che tutti gli switch jumper siano adeguatamente allineati e configurati secondo le impostazioni di fabbrica o requisiti specifici dell'applicazione.

Test del segnale:Utilizzare i punti di test per i test di integrità del segnale e per confermare che tutto funziona come previsto.

Indicatori LED: Controllare i LED di stato per indicazioni di guasto o stato anormale
