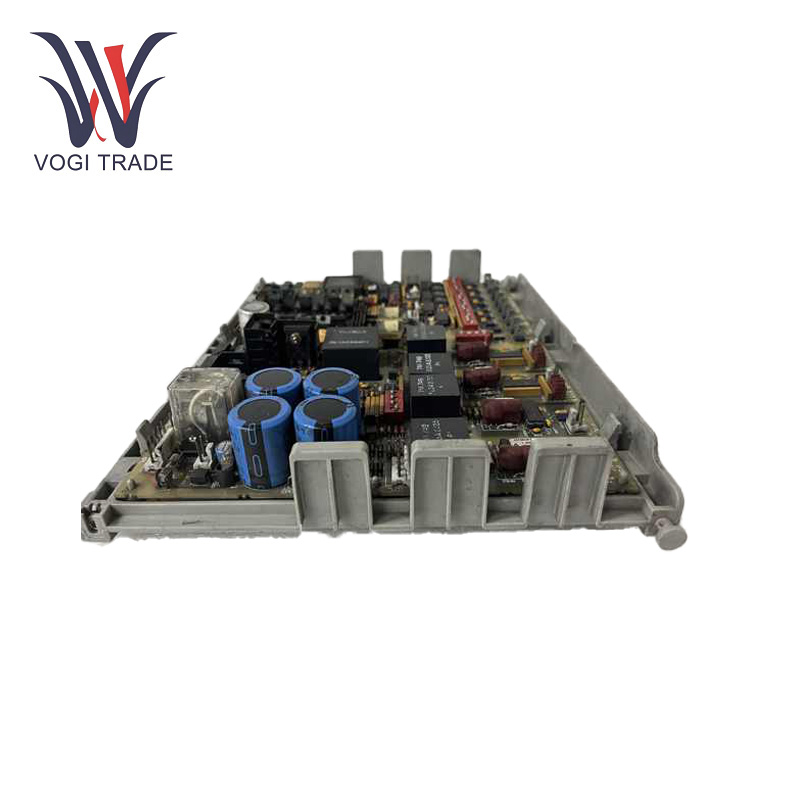

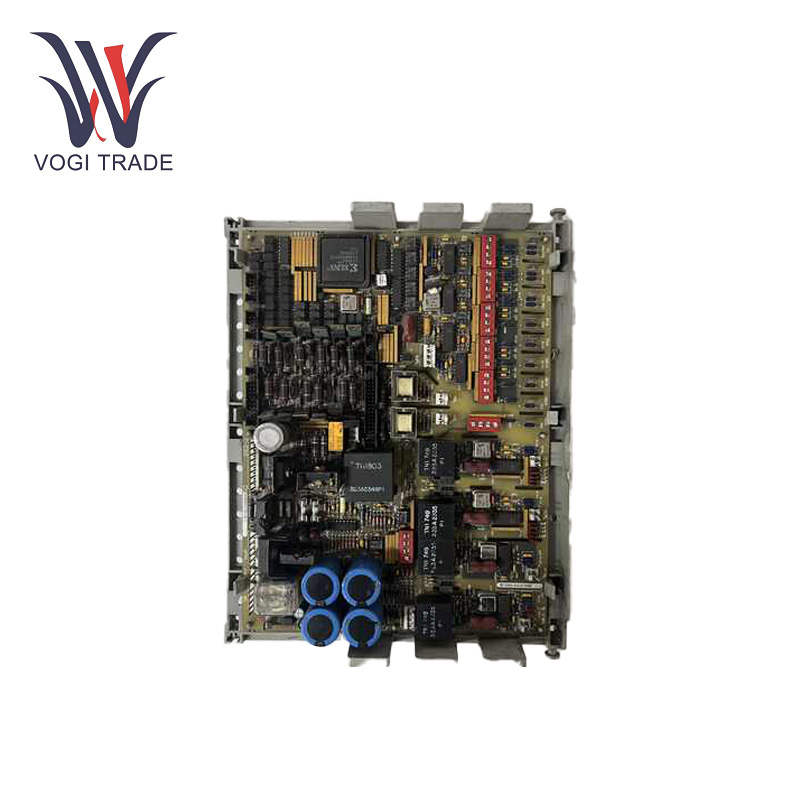

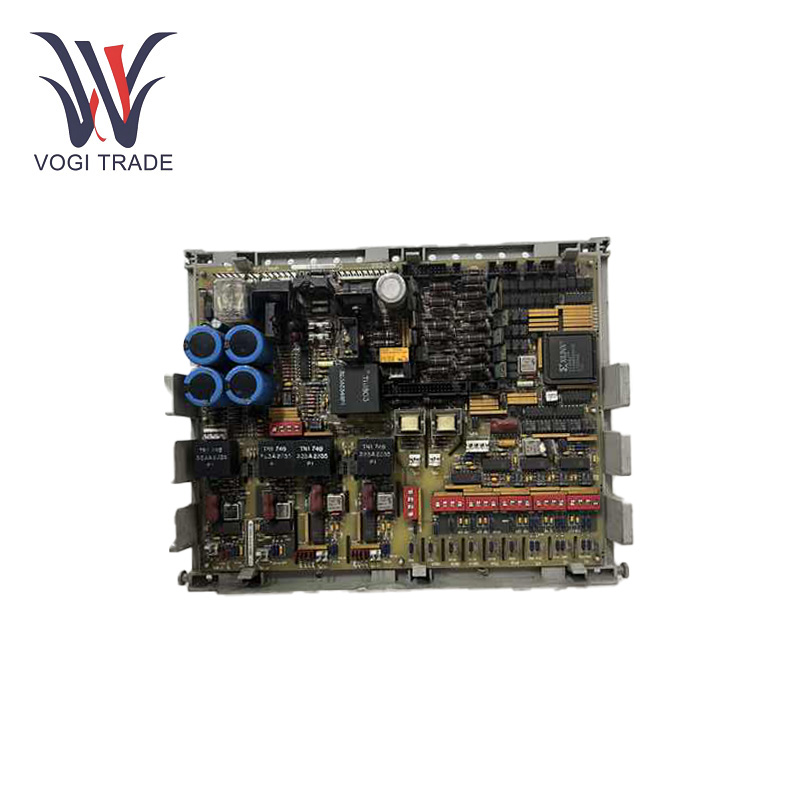

GE DS200DCFBG1BLC

Parametro tecnico

Voltaggio in ingresso:Da 38 V CA a 115 V CA.

Frequenza di ingresso:Da 0 a 500kHz.

Voltaggio in uscita:24 V CC.

Corrente di uscita:5A.

Potenza in uscita:120 W.

Intervallo di temperatura operativa:Da 0°C a +60°C.

Intervallo di temperature di conservazione:Da -40°C a +85°C.

Umidità:Dal 5% al ​​95% senza condensa.

Sistema circuitale:Contiene il circuito di monitoraggio CA/CC, il circuito di alimentazione del livello di controllo, il circuito di alimentazione di eccitazione del motore e il circuito di azionamento, ecc. Gli utenti possono configurare dodici ponticelli e sette dip switch per soddisfare le esigenze esterne.

Caratteristiche funzionali

Alimentazione versatile:GE DS200DCFBG1BLC può gestire ingressi da 38 a 115 V CA da 0 a 500 kHz. Offre tutti gli ingressi di alimentazione in tensione CC a livello di controllo per l'azionamento installato per le ventole di raffreddamento dell'armadio.

Sistemi di circuiti completi:Dispone di loop di monitoraggio CA e CC, un loop di alimentazione del livello di controllo, un loop di alimentazione del campo del motore, un loop del driver quotidiano. GE DS200DCFBG1BLC è in grado di tracciare un'ampia gamma di segnali di linea CA e di motori CC o generatori, inclusi ma non limitati a corrente e tensione di armatura, corrente di campo, corrente di linea CA e ampiezza e sequenza di fase della tensione di linea CA.

Hardware configurabile:I dodici ponticelli e i sette dip switch sulla scheda consentono un design configurabile per soddisfare esigenze esterne specifiche.

Meccanismi di protezione efficaci:GE DS200DCFBG1BLC fornisce protezione da forti interruzioni o sovratensioni tramite tre fusibili a bordo per proteggere le correnti da forti interruzioni a bordo e l'intero gruppo di azionamento automatizzato della serie Mark V .

Metodi operativi

Inserire:Tenendo presente la scheda, inserisci GE DS200DCFBG1BLC nella rispettiva posizione o unità di montaggio e assicurati che sia posizionata saldamente. Le avvertenze che guidano la direzione in cui è collegata la scheda impediranno un'installazione errata. Segnale di collegamento delle linee elettriche sulla mappa. Assicurarsi che i contatti siano sicuri in modo che non vi siano contatti o segnali allentati.

Configurazione:Regola dodici ponticelli e sette dip switch montati sulla scheda in base alle esigenze dell'applicazione specifica ed esterna per soddisfare le diverse condizioni di lavoro.

Campi di applicazione

Industria della produzione di energia:È utilmente utilizzato nel settore della produzione di energia nei sistemi di controllo di turbine a vapore, turbine a gas rapide e generatori. GE DS200DCFBG1BLC è in grado di controllare i servomotori delle turbine, monitorare la posizione e la portata del sensore e il funzionamento sicuro ed efficiente delle apparecchiature del generatore.

Automazione Industriale:Può essere utilizzato per controllare e monitorare servomotori, sensori di posizione e misuratori di portata, ecc., in linee di produzione di automazione industriale, come la produzione automobilistica, la lavorazione meccanica e le industrie di trasformazione alimentare, migliorando il livello di automazione e l'efficienza produttiva della produzione linea.

Petrolchimico:Nella produzione petrolchimica, GE DS200DCFBG1BLC può essere utilizzato nel controllo e nel monitoraggio di pompe, compressori e valvole per garantire un controllo accurato delle apparecchiature chiave, un funzionamento sicuro e una migliore stabilità e affidabilità del processo di produzione.
