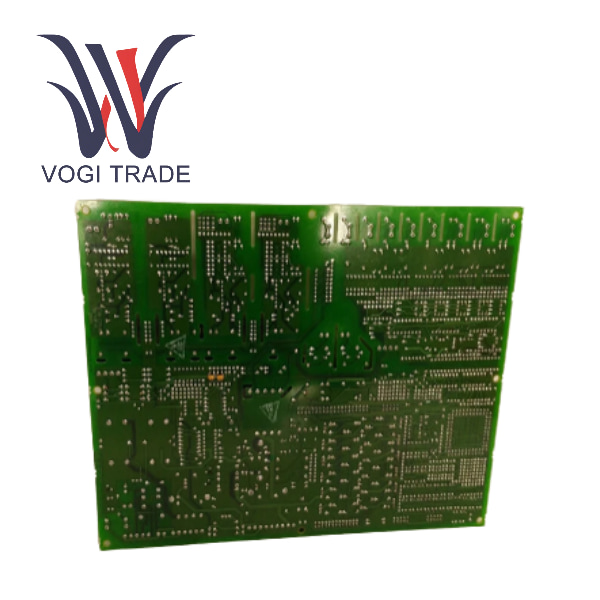

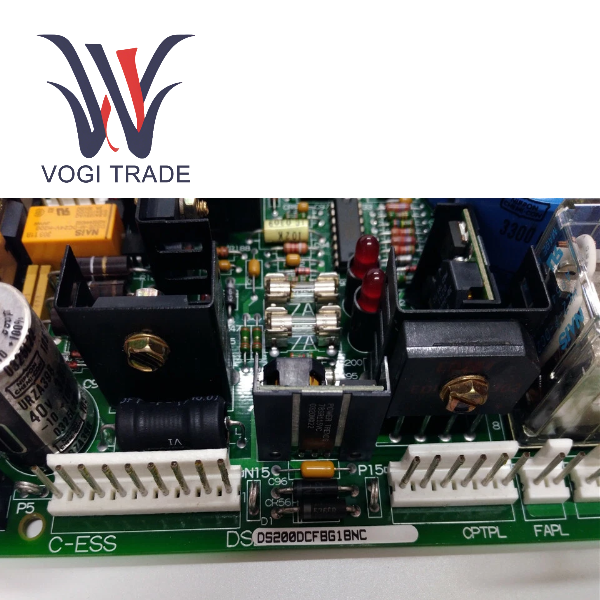

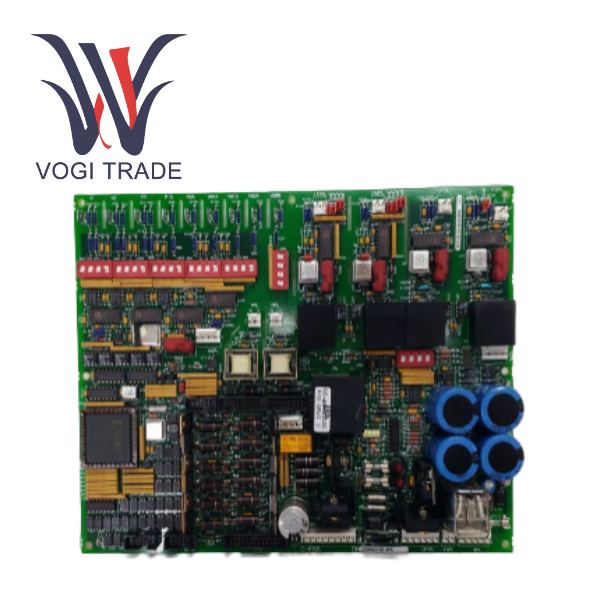

GE DS200DCFBG1BNC

Panoramica del prodotto

DS200DCFBG1BNC è un modulo di elaborazione di alimentazione e feedback principale per i sistemi di controllo industriale di General Electric (GE), progettato specificamente per gli azionamenti delle serie DC2000 ed EX2000. Questa scheda scheda integra l'uscita di potenza multicanale, l'acquisizione e la conversione del segnale, le funzioni di azionamento delle apparecchiature e di protezione del sistema ed è un componente chiave per garantire il funzionamento stabile dei sistemi di azionamento industriali. La versione G1BNC ha notevolmente migliorato la compatibilità ottimizzando hardware e funzioni, rendendola più adatta agli ambienti industriali difficili.

Funzioni principali

Gestione dell'alimentazione multicanale ad alta efficienza

Converte l'ingresso da 38 V CA o 24 V CC nelle tensioni regolate +5 V, ±15 V e ±24 V CC richieste dal sistema di controllo e fornisce alimentazione a 115 V CA per la ventola del telaio.

Tutte le uscite di potenza sono dotate di protezione da sovracorrente e da cortocircuito (tramite fusibili FU1-FU3) per garantire la sicurezza dell'alimentazione del sistema.

Monitoraggio e feedback precisi del segnale

DC2000, EX2000, CB2000, ME2000, GF2000, ecc.

Segnale di tensione/corrente della linea CA

Tensione del ponte CC e tensione del motore

Corrente di armatura e di eccitazione del motore (tramite segnali shunt a livello di millivolt)

Il segnale analogico viene convertito in un segnale di frequenza e quindi trasmesso alla scheda di controllo principale (SDCC/LDCC) per ottenere il controllo a circuito chiuso e la diagnosi dei guasti.

Configurazione hardware flessibile

I ponticelli configurabili (JP) e gli interruttori DIP (SW) integrati supportano la regolazione della portata del segnale e della modalità di ingresso in base al modello di driver e al tipo di sensore.

La versione BNC adotta la logica dei ponticelli e il layout del circuito ottimizzati per migliorare la capacità anti-interferenza e la stabilità a lungo termine.

Interfaccia di azionamento e controllo integrata

Il circuito di azionamento dell'impulso del gate SCR integrato controlla direttamente l'attivazione dell'armatura e del tiristore di eccitazione.

Dotato di un'interfaccia relè per pilotare il contattore principale (MA/MD), semplifica il cablaggio esterno.

Parametri tecnici

Il GEDS200DCFBG1BNC trova applicazione principalmente nei sistemi di azionamento CC industriali per laminatoi, argani da miniera e trasportatori di grandi dimensioni.

Il controllo dell'eccitazione del generatore (EX2000) funziona eccezionalmente bene nel regolare con precisione la tensione di uscita e la potenza dei generatori
