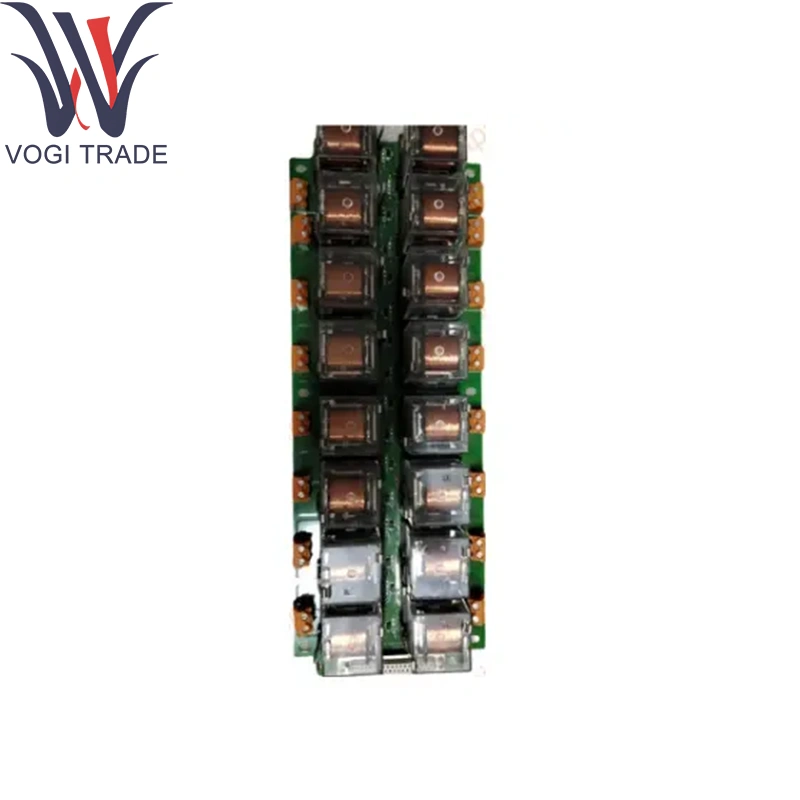

Marchio: GEDescrizione: BDO20 388A2275P0176v1CONDIZIONE: nuovo di zeccaCertificato: lettera di garanzia del rapporto di test COOGaranzia: 1 annoInventario QTY: 20Termina di pagamento: t/tPorta di spedizione: ShenzhenIl GE BDO20 388A2275P0176V1 utilizzato come interfaccia di cablaggio di campo primaria per i portatori di pacchetto I/O BDO20 di GE in Speedtronic Mark Vie/VIES CONTROLLETTI.
| Produzione |
Ge |
| Numero modello |
BDO20 |
| Numero di ordinazione |
388A2275P0176v1 |
| Catalogare |
531x |
| Descrizione |
GE BDO20 388A2275P0176v1 Terminol Board |
| Paese di origine |
U.S.A. |
| Codice HS |
8479909090 |
| Dimensione |
233 × 160 × 50 mm |
| Peso |
0,3 kg |
Parametri tecnici
Connettori di backplane: due connettori in stile DIN da 50 pin abbinati BDO20
Terminal Blocks:
Tipo di pinza a vite taggabile, design a 52 posizioni di GE BDO20 388A2275P0176v1
Valutazioni: 300 V CA/DC, 10 A per polo
Design di breakout: passthrough del segnale passivo; Nessun componente attivo o conversione di potenza
Isolamento elettrico: fornito dai singoli moduli I/O; La scheda Terminal trasporta solo segnali inalterati
Ambientale:
TEMP operativa: –40 ° C a +85 ° C
Temp di stoccaggio: –55 ° C a +100 ° C
Umidità: fino al 95 % di RH, non condensando per GE BDO20 388A2275P0176v1
Funzione del prodotto
Consolida ed etichette tutte le terminazioni di cablaggio sul campo per pacchetti I/O misti nei GE BDO20 388A2275P0176v1, mantenendo l'integrità del segnale semplificando l'installazione e la manutenzione. Il cablaggio sul campo rimane sui morsettieri durante gli swap di pacchetto I/O, riducendo al minimo i tempi di inattività e gli errori di cablaggio.
Moduli di supporto core
BDO20 I/O-Pack Carrier: fornisce energia, backplane ionet e supporto meccanico
Moduli I/O: input discreto, output discreto, input analogico, output analogico e schede speciali che si collegano al vettore di GE BDO20 388A2275P0176v1
Controller CPU: GE Mark Vie Moduli CPU Elaborazione dei dati I/O tramite la rete ionet
Componenti di estensione
Terminali alternativi: disponibili in configurazioni da 16, 32 e 52 pole; Varianti a molla per cablaggio resistente alle vibrazioni
Kit di montaggio: clip di adattatore a bordo piatto e pannello piatto per binari da 35 mm o pannelli di telaio
Gestione dei cavi: canali di tudolo, morsetti di deformazione e tag di etichettatura per l'organizzazione del cablaggio
Parti di ricambio: assiemi di connettori di backplane di ricambio e kit di blocco terminale per GE BDO20 388A2275P0176v1 Servizio campo
Supporto software
Configurazione: nessuno - hardware passivomente passivo; Nessun firmware o software sulla terminale stessa
Diagnostica: presenza verificata in accensione tramite ID portatore; moduli mancanti o errati contrassegnati nella diagnostica del controller
Documentazione: guida di installazione e cablaggio nella Guida all'installazione I/O GE BDO20 e al manuale di riferimento del terminal-board per GE BDO20 388A2275P0176v1.
