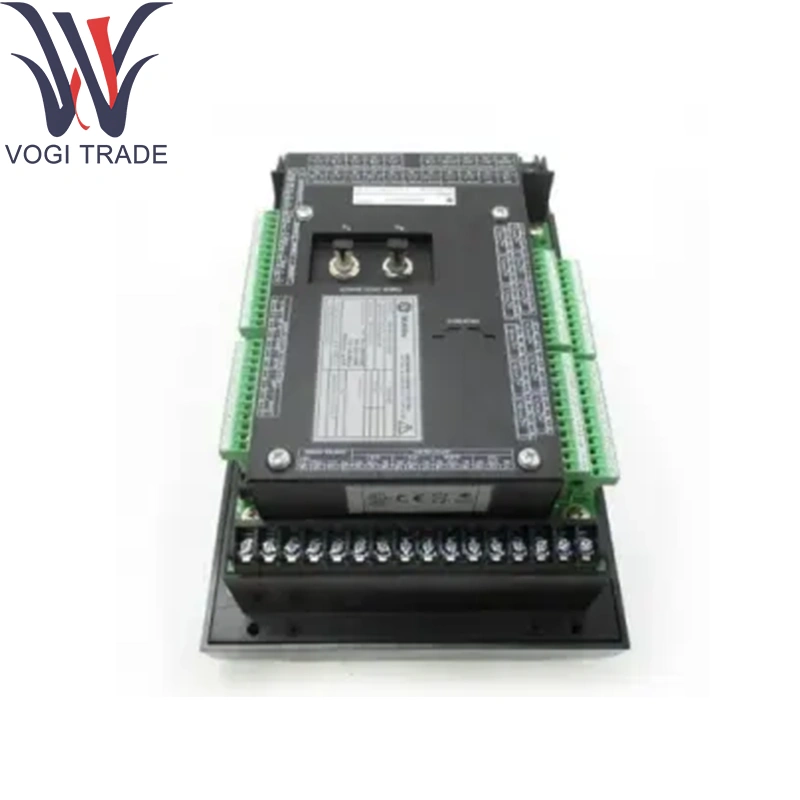

Marchio: GEDescrizione: MAI10 369B184G5001CONDIZIONE: nuovo di zeccaCertificato: lettera di garanzia del rapporto di test COOGaranzia: 1 annoInventario QTY: 19Termina di pagamento: t/tPorta di spedizione: ShenzhenIl modulo IDPU GE MAI10 369B184G5001 fornisce l'elaborazione grafica e la gestione dei dati core per i pannelli dell'interfaccia operatore in Speedtronic Mark Vie/VIES Salare di controllo e chioschi di controllo locali.
| Produzione |
Ge |
| Numero modello |
Mai10 |
| Numero di ordinazione |
369B184G5001 |
| Catalogare |
531x |
| Descrizione |
GE 369B184G5001 Moduli di ingresso analogici |
| Paese di origine |
U.S.A. |
| Codice HS |
7326909000 |
| Dimensione |
233 × 20 × 160 mm |
| Peso |
0,2 kg |
Parametri tecnici
Canali: 8 ingressi analogici isolati per GE MAI10 369B184G5001
Intervalli di input (selezionabili per canale):
4–20 Ma loop di corrente (alimentato ad anello passivo)
0–10 V CC Tensione ingresso
Risoluzione: ADC Δς a 16 bit per canale
Precisione: ± 0,1 % di tutta scala
Tasso di campionamento: 200 campioni/sec per canale, acquisizione simultanea
Isolamento: ≥ 1 kV canale a canale e canale a terra
Protezione da ingresso: morsetto di sovratensione a ± 35 V; protezione della polarità inversa
Filtro: filtro a basso passaggio digitale programmabile (fino a 50 Hz)
Connettori:
Backplane: connettori a doppio bordo a 50 pin al portatore I/O-Pack
Cablaggio sul campo: intestazione ad angolo destro per morsettiera pluggable a 16 posizioni sul GE MAI10 369B184G5001
Valutazioni ambientali:
Temperatura operativa: –30 ° C a +65 ° C
Temperatura di conservazione: –40 ° C a +85 ° C
Umidità: fino al 95 % di RH, non condensando
Funzione del prodotto
Condizioni, linearizza e digitalizza i segnali di processo analogici attraverso la GE MAI10 369B184G5001, inoltrando pacchetti di dati calibrati sul bus ionet Ethernet alla CPU Mark Vie. La diagnostica integrata rileva le condizioni a circuito aperto, corto circuito e fuori portata, segnalando guasti al sistema di controllo per un'azione allarmante e preventiva tempestiva.
Moduli di supporto core
Carrier I/O-Pack: IS42XPSCAH1B Assemblaggio di potenza/portatore fornendo energia backplane e connettività Ethernet al GE MAI10 369B184G5001
Modulo controller: IS200TPROH1C Mark Vie CPU Gestione dell'aggregazione dei dati, ridimensionamento e algoritmi di controllo
Schede I/O complementari:
Moduli digitali-input (IS200TICIH2A)
Moduli di relè-output (IS400trlys1b)
Moduli di sicurezza-i/o (IS220YSILS1B)
Componenti di estensione
Blocchi di termini collegabili: blocchi a vite a 16 vie chiave per impedire l'inserzione errata
Kit Din-Rail & Panel-Mount: clip e staffe dell'adattatore per l'installazione di binari da 35 mm o pannello di mobile
Accessori di schermatura: morsetti per scudi per cavi e perle di ferrite per soppressione dell'EMI sui loop analogici
Fissature di calibrazione: calibratori di anelli esterni per verifica zero/span
Supporto software
Configurazione e calibrazione:
Impostazioni di selezione, gamma e filtro di tipo canale definite tramite modelli GE ControlSt ™/Toolboxst ™
Diagnostica e monitoraggio:
Allarmi in tempo reale per la salute, a circuito aperto e di corto circuito disponibili nei tag HMI e OPC-DA
Autotest sull'accensione con flag diagnostiche registrate nella diagnostica del controller
Aggiornamenti del firmware: consegnati nell'ambito delle versioni del sistema Mark Vie; Applicato tramite Toolboxst ™
Documentazione: dettagliata in GE Mark Vie/VIES Guida di installazione I/O e manuale di riferimento del modulo di ingresso analogico per GE MAI10 369B184G5001.
