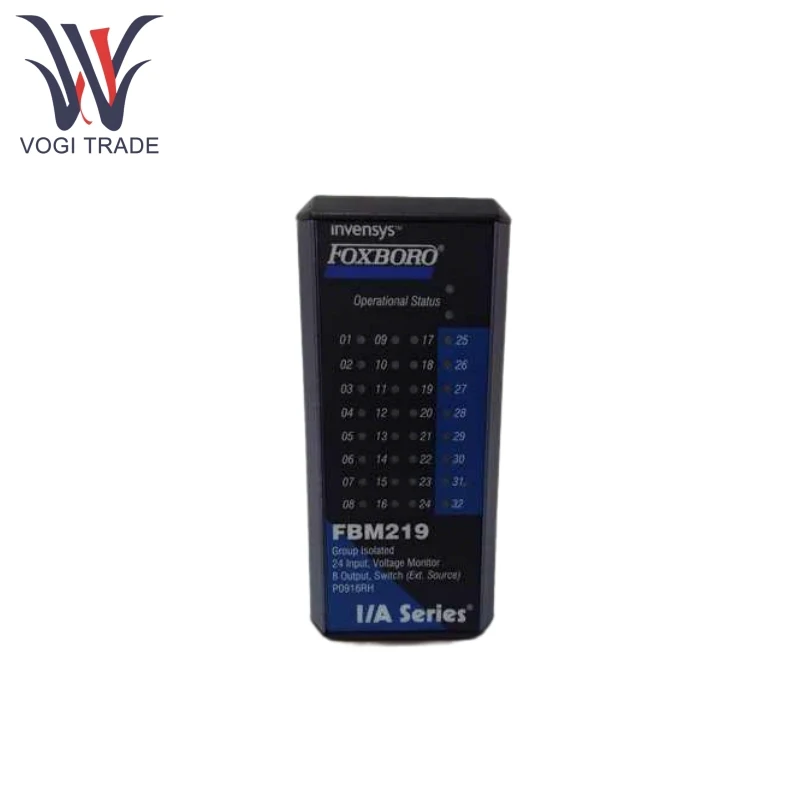

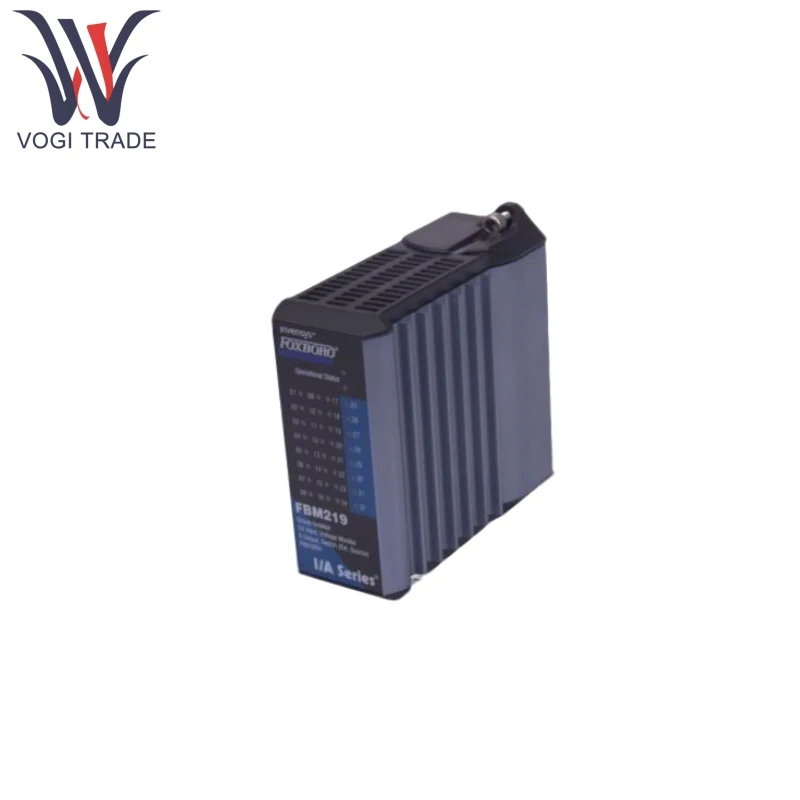

Brand: FoxboroDescrizione: Modulo di interfaccia I/O discretoCONDIZIONE: nuovo di zeccaCertificato: lettera di garanzia del rapporto di test COOGaranzia: 1 annoInventario QTY: 4Termina di pagamento: t/tPorta di spedizione: ShenzhenFoxboro FBM219 è utilizzato principalmente per l'acquisizione e il controllo di segnali discreti nel campo industriale. La sua funzione principale è quella di collegare l'attrezzatura di campo attraverso i componenti del terminale per realizzare l'elaborazione di 24 segnali di input discreti e 8 segnali di uscita discreti, che possono sostituire la funzione di sottosistemi I/O FBM a 100 serie e supportare l'aggiornamento degli scenari utilizzati in combinazione con FBM estesi.
| Produzione |
Foxboro |
| Numero modello |
FBM219 |
| Numero di ordinazione |
FBM219 |
| Catalogare |
- |
| Paese di origine |
Stati Uniti (Stati Uniti) |
| Codice HS |
8538900000 |
| Dimensione |
12*12*6cm |
| Peso |
0,4 kg |
Caratteristiche del prodotto
Foxboro FBM219 ha 24 input discreti e 8 uscite discrete e supporta l'isolamento del gruppo e supporta segnali multi-tensione tra cui 15-60 V DC, 120 V CA/125 V CC, 240 V AC.
Foxboro FBM219 è robusto per gli ambienti di classe G3 (duro) come definito dallo standard ISA S71.04 ed è resistente alle vibrazioni (0,75 m/s², 5-500Hz).
Foxboro FBM219 è configurabile in termini di tempo di filtro di input (nessun filtro, 4/8/16/32ms), modalità di sicurezza e tipo di output (continuo/istantaneo).
Foxboro FBM219 ha un indicatore LED integrato sul fronte per mostrare lo stato operativo del modulo e lo stato discreto di ciascun punto di input/output.
Foxboro FBM219 può essere rimosso/sostituito senza scollegare i cavi del dispositivo di campo, l'alimentazione o la comunicazione per una facile manutenzione.
Foxboro FBM219 comunica con FCM (Fieldbus Communications Module) o FCP (Processore di controllo) tramite un bus di campo ridondante di 2 Mbps e supporta la commutazione automatica del percorso A/B per garantire la continuità della comunicazione.
I circuiti di ingresso/uscita sono protetti dalla limitazione della corrente, dalla fusione integrata TA, dall'isolamento ottico, ecc. Per prevenire l'interferenza di sovracorrente o segnale.
Prodotto usando il principio
I segnali I/O sul campo sono collegati a Foxboro FBM219 attraverso un TA montato su rotaia DIN, che è responsabile del condizionamento del segnale, dell'isolamento e della protezione.
Foxboro FBM219 esegue programmi di logica I/O o la scala discreti, elaborano segnali in base a parametri configurati come il tempo di filtraggio e la modalità Fail-Safe e visualizza lo stato in tempo reale attraverso LED.
Foxboro FBM219 comunica con FCM/FCP tramite un bus di campo ridondante da 2 Mbps e il design ridondante garantisce che la comunicazione non venga interrotta in caso di un fallimento a percorso singolo.
Il design ridondante garantisce una comunicazione ininterrotta in caso di un singolo percorso. Il design a calore consente la sostituzione online dei moduli senza interrompere il funzionamento dell'apparecchiatura di campo, l'AT è collegato al modulo da un cavo dedicato (30 m), supportando l'installazione remota.
Parametro del prodotto
Il seguente dettaglio è per il modulo di interfaccia I/O discreto FBM219 Foxboro.
Tensione sullo stato: 15-30 V DC
Tensione fuori stato: 0-5 V DC
Corrente tipica: circa 2,2 mA a 30 V DC
Limiti di resistenza alla sorgente: 1kΩ massimo quando sullo stato (a 15 V DC), minimo 100KΩ quando fuori dallo stato (a 30 V DC)
Tensione massima applicata: 60 V DC
Corrente di carico massima: 0,25a
Corrente di perdita fuori stato: massimo 0,25 mA
Protezione del carico induttivo: è richiesto un diodo protettivo esterno o un varistore di ossido di metallo (MOV)
Tensione di ingresso: 24 V CC (design ridondante), consentendo una fluttuazione di +5% (limite superiore) / -10% (limite inferiore)
Consumo massimo di energia: 5W (a 24 V DC)
Dissipazione di calore massima: 6W (a 24 V DC)
Protezione ad anello: la corrente di input è limitata a 2,5 mA
Isolamento del gruppo: i gruppi di ingresso/output e il terreno, nonché tra input e output, possono resistere a 600 V AC per 1 minuto
Isolamento a livello di canale (per TAS specifici come Rh917ll/RH917LP/RH917LS): ciascun canale può resistere a 600 V CA per 1 minuto da altri canali e terreno.
