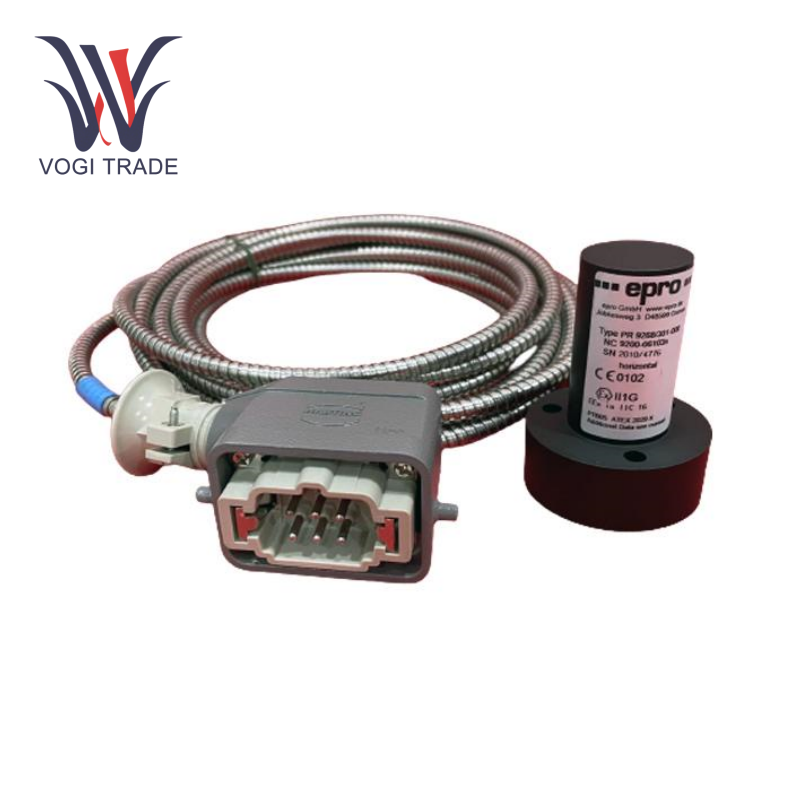

EPRO PR9268/302-000

Parametri tecnici

Prestazioni di misurazione

Gamma di frequenza: 10 Hz ~ 1000 Hz (modalità standard) o 4 Hz ~ 1000 Hz (modalità a bassa frequenza estesa)

Intervallo di ampiezza: massimo ± 2000 μm di picco a picco (corrispondente a ± 1500 μm di intervallo lineare), alcuni modelli supportano ± 3000 μM

Sensibilità standard: 28,5 mV/mm/s (carico 100 kΩ, condizione di 50 Hz)

Sensibilità opzionale: 16,7 mV/mm/s o 22,0 mV/mm/s, regolato tramite il connettore.

Errore di linearità: ≤ ± 3%

Temperatura operativa: da -20 ° C a +100 ° C

Caratteristiche meccaniche ed elettriche

Configurazione del cavo: cavo blindato standard da 3 metri (5 metri opzionali, 8 metri, 10 metri), con spina di Harting opzionale o collegamento a filo nudo all'estremità.

Segnale di uscita: segnale di tensione analogica (proporzionale alla velocità di vibrazione), compatibile con il sistema di monitoraggio EPRO MMS 3000/6000.

Principio di lavoro

EPRO PR9268/302-000 adotta il principio di induzione elettromagnetica:

Struttura interna: EPRO PR9268/302-000 è costituito da un blocco sismico, una bobina di misurazione supportata da un foglio di molla e un magnete permanente. Quando l'alloggiamento vibra con il dispositivo, la bobina genera un movimento relativo nel campo magnetico, generando un segnale di tensione proporzionale alla velocità di vibrazione.

Elaborazione del segnale: il segnale di uscita viene trasmesso al sistema di monitoraggio attraverso il connettore Harting, supportando le modalità a doppia sensibilità (16,7 mV/mm/s o 22,0 mV/mm/s) per adattarsi a diverse condizioni di lavoro.

Installazione e manutenzione

Requisiti di installazione

Calibrazione: l'acciaio 42CRMO4 è stato calibrato prima di lasciare la fabbrica. Durante l'installazione solo il gap d'aria deve essere regolato al valore preimpostato (circa 1,5 mm).

Restrizioni direzionali: EPRO PR9268/302-000 deve essere installato rigorosamente in direzioni verticali o orizzontali, con una deviazione di ≤ ± 10 ° (serie PR9268/30x).

Raccomandazioni di manutenzione

Controllare regolarmente la connessione del cavo e la messa a terra dello scudo per evitare l'interferenza del segnale.

Verificare l'accuratezza della calibrazione ogni 3 mesi. Si consiglia di abbreviare il ciclo in ambienti ad alta temperatura.

Forniamo anche altri modelli di questi prodotti: PR9268/301-000, PR9268/302-100. Sono gli stessi nelle specifiche, nelle funzionalità e nella gamma di applicazioni. La differenza è la lunghezza totale del cavo corazzato o se esiste una spina sull'estremità del cavo, fare riferimento alla tabella per i dettagli.
