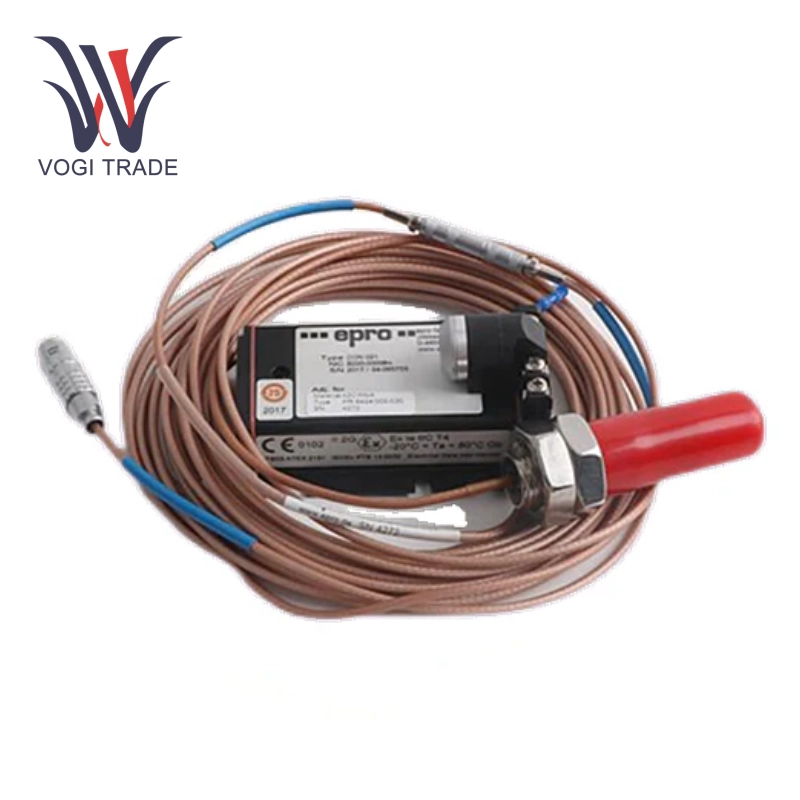

EPRO PR6426/000-030

Parametri tecnici

• Intervallo: ± 3 mm
• Sensibilità: 2,67 V/mm
• Risposta di frequenza: 0 ~ 20 kHz, tempo di salita <15 μs
• Errore di linearità: ≤ ± 1%, risoluzione fino all'1% dell'intervallo
• Intervallo di temperatura: da -35 ° C a +150 ° C
• Tensione di alimentazione: da -23v a -32V DC
• Segnale di uscita: 4 ~ 20 mA o segnale di tensione
• Installazione della filettatura: filettatura metrica M10 × 1, adatto per diametro dell'albero ≥25 mm

Principio di lavoro

1. Principio dell'effetto corrente di Eddy: EPRO PR6426/000-030 e preamplificatore (come CON021) formano un circuito di oscillazione e misurano il cambiamento di distanza tra la sonda e il bersaglio metallico (come la superficie dell'albero) attraverso l'amplitudine di attenuazione del campo elettromagnetico. È stato calibrato con acciaio da 42 crmo4 prima di lasciare la fabbrica. Durante l'installazione, è necessario regolare solo il gap d'aria al valore preimpostato (circa 1,5 mm) e non è necessaria alcuna calibrazione aggiuntiva.
2. Compatibilità: EPRO PR6426/000-030 è compatibile con il sistema di monitoraggio EPRO MMS 3000/6000, che soddisfa gli standard internazionali come API 670 e Din 45670
3. Calibrazione del punto zero: posizionare EPRO PR6426/000-030 su un substrato standard (come una piastra zero) e prendere il valore medio per misurazioni multiple con il preamplificatore.

Verifica di linearità: selezionare il 20%, il 50%e l'80%degli intervalli per garantire che l'errore sia <1%.

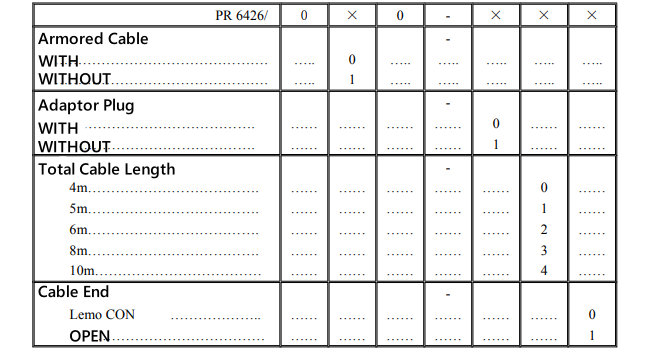

Guida alla selezione
