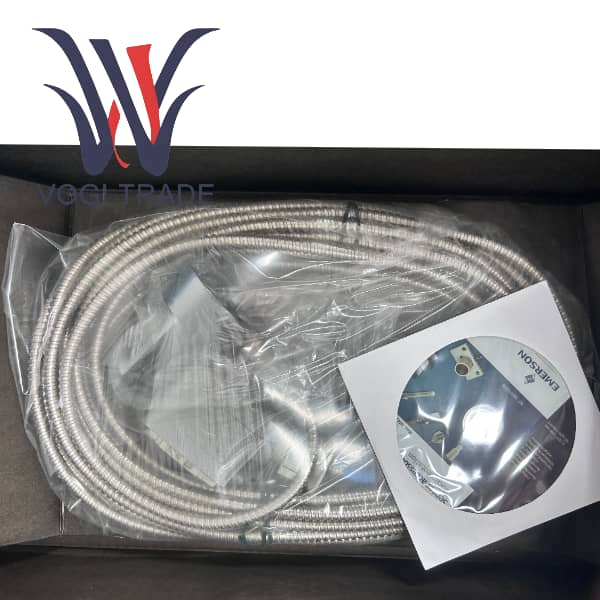

EPRO PR6424/010-100+CON021

Panoramica del prodotto

PR6424/010-100 + CON021 è una soluzione di misurazione dello spostamento delle correnti parassite ad alta precisione, senza contatto, su misura per macchinari rotanti critici di medie e grandi dimensioni, fornita da German Epro.

PR6424/010-100 è un sensore a correnti parassite con diametro della sonda di 16 mm. La dimensione moderata della sonda raggiunge un eccellente equilibrio tra campo di misura, sensibilità e adattabilità alle condizioni della superficie.

CON021 è un convertitore di segnale a correnti parassite universale. Fornisce eccitazione ad alta frequenza per il sensore e converte linearmente il debole segnale indotto in segnali di tensione di corrente continua standard da -2 V a -18 V o da -4 V a -20 V per l'uso nei sistemi di monitoraggio.

Questa combinazione è la configurazione principale per monitorare la vibrazione dell'albero, lo spostamento assiale, l'eccentricità e la velocità di rotazione di apparecchiature quali turbine a vapore, turbine a gas, compressori centrifughi, pompe di grandi dimensioni e ventilatori. CON021 eredita tutti i vantaggi della tecnologia a correnti parassite in termini di senza contatto ed elevata affidabilità e, con il vantaggio della sonda da 16 mm, può adattarsi a una gamma più ampia di scenari di applicazioni industriali, rendendolo una scelta classica che bilancia prestazioni e convenienza.

Caratteristiche della funzione del prodotto

Punto di equilibrio ideale delle prestazioni

La sonda da 16 mm è la dimensione "sweet spot" nei sensori a correnti parassite. Rispetto alla sonda da 8 mm, ha un campo di misurazione più ampio e un campo di rilevamento più profondo ed è meno sensibile ai piccoli difetti sulla superficie dell'albero e ai cambiamenti nella pellicola d'olio. Rispetto alla sonda da 32 mm, ha una sensibilità maggiore e una migliore risoluzione spaziale e può catturare caratteristiche di vibrazione più sottili. Ciò rende il PR6424 uno dei sensori di correnti parassite più utilizzati.

Elevata risposta dinamica e ampia integrazione

La larghezza di banda di frequenza di 20 kHz garantisce la capacità di acquisire con precisione le caratteristiche di flessione dell'albero a bassa frequenza fino a quelle di guasto del cuscinetto ad alta frequenza. Allo stesso tempo, l'intervallo lineare di 10,0 mm è sufficiente a coprire l'intero intervallo di movimento dell'albero della maggior parte dei macchinari rotanti di medie e grandi dimensioni durante l'avvio, l'arresto e il normale funzionamento, compreso lo spostamento assiale causato dall'espansione termica.

Ottima adattabilità ambientale

L'intervallo di temperature di esercizio da -35°C a +150°C e la robusta struttura in acciaio inossidabile/PTFE ne consentono l'impiego affidabile in vari ambienti difficili, dalle fredde centrali elettriche settentrionali alle calde raffinerie tropicali.

Linearizzazione precisa e compensazione della temperatura

L'intero sistema è calibrato nel suo insieme. Il circuito all'interno del CON021 è stato ottimizzato per il PR6424, compensando efficacemente la deriva della sensibilità causata dai cambiamenti di temperatura, garantendo elevata linearità e uscita stabile in tutto l'intervallo di temperature di lavoro.
