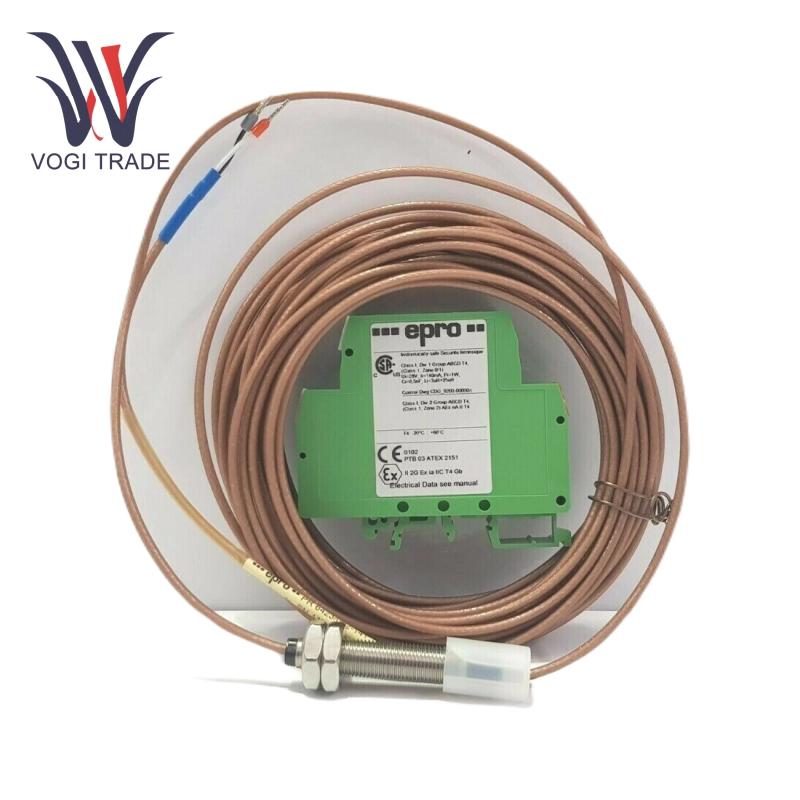

EPRO PR6423/10R-030

Parametri tecnici

Spostamento radiale: ± 10 mm

Spostamento assiale: ± 5 mm

Gamma di misurazione lineare: 2 mm (80 mil)

Gasso d'aria iniziale: 0,5 mm (20 mil)

Accuratezza della misurazione della posizione: ± 0,05 mm

Accuratezza della misurazione dell'eccentricità: ± 0,025 mm

Accuratezza della misurazione della velocità: ± 1% su vasta scala

Sensibilità: 8 V/mm (203,2 mV/mil), in conformità con gli standard ISO

Temperatura operativa: da -40 ° C a +85 ° C

Range di umidità: 0-100%

Resistenza alle vibrazioni: 20 g (picco, 10-2000 Hz)

Resistenza agli shock: 50 g (picco, durata di 11 ms)

Specifiche della discussione: M10 × 1,55 mm (standard) o opzione di montaggio inversa (3/8 ”–24 - UNF - 2A)

Configurazione del cavo: cavo corazzato da 8,0 m (spina adattatore opzionale) o cavo 0,3 m (interfaccia M12 × 1-5)

Principio di utilizzo

PR6423/10R-030 realizza una misurazione non contatto in base all'effetto corrente parassita.

Meccanismo di lavoro: EPRO PR6423/10R-030 ha una bobina ad alta frequenza incorporata (1-2 MHz), che genera un campo magnetico alternato sulla superficie dell'albero metallico e forma una corrente di testa vortici chiusa.

La vibrazione o lo spostamento dell'albero causano cambiamenti di corrente parassita, causando cambiamenti di impedenza della bobina. Il preamplificatore converte il segnale di impedenza in un segnale di tensione/corrente, che corrisponde al cambiamento di gap linearmente

Elaborazione del segnale: il preamplificatore demodula, amplifica e linearizza il segnale originale, emette un segnale standardizzato (come 4-20 Ma o 0-10 V) e integra un modulo di compensazione della temperatura per eliminare l'influenza della temperatura ambiente sull'accuratezza (errore <± 1% FS).

Nota:EPRO PR6423/10R-030 è spesso usato insieme aConvertitore del segnale CON021per migliorare le capacità di elaborazione del segnale.

EPRO PR6423 fornisce lunghezze di cavo diverse (da 0,3 m a 10 m), tipi di interfaccia (Lemo o M12) e metodo di installazione (standard/reverse).
