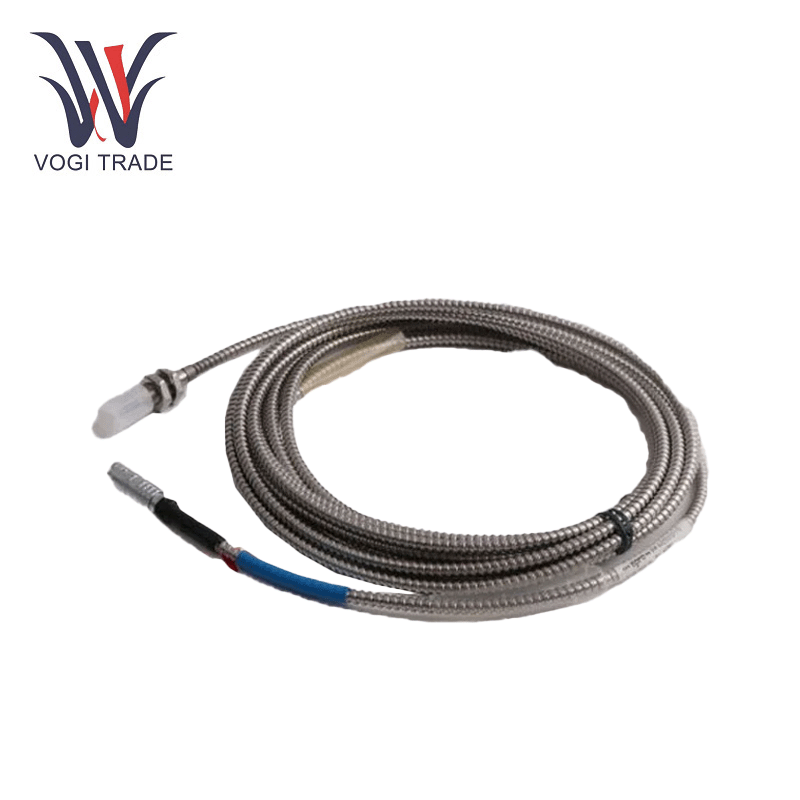

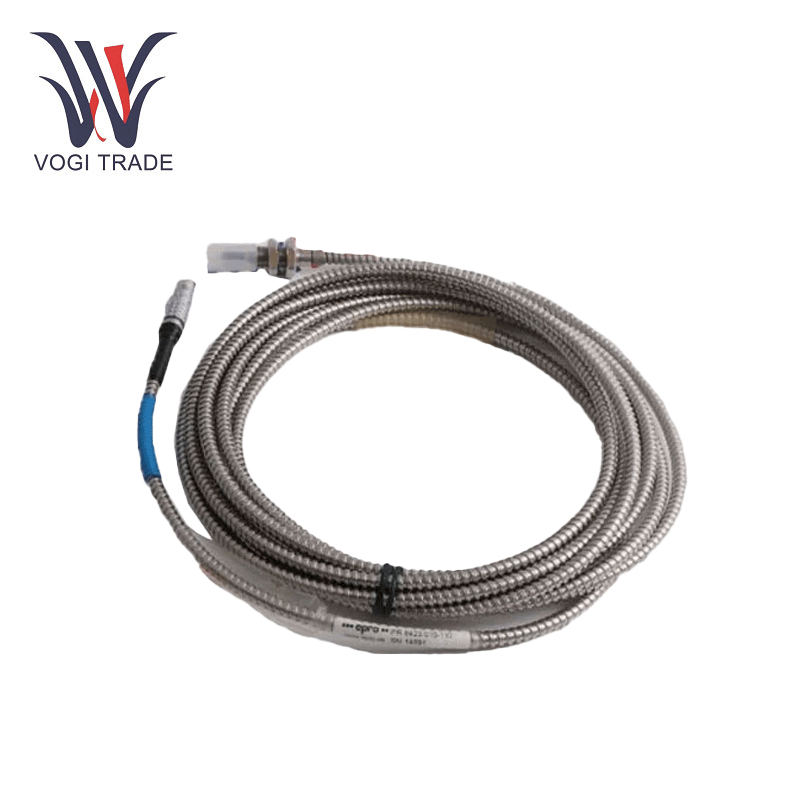

EPRO PR6423/011-131

Parametri tecnici

Lunghezza della filettatura: 35 mm

Gamma di misurazione lineare: 2 mm (80 mil)

Gasso d'aria iniziale: 0,5 mm (20 mil)

Diametro minimo dell'albero: 25 mm (0,79 ”)

Materiale target (acciaio ferromagnetico): 42crmo4 (AISI/SAE 4140) Standard Altro (su richiesta)

Classe di protezione: IP66, IEC 60529

Intervallo di temperatura operativo: sensore incl. Cavo da 1 m: da -35 a +180 ° C (da -31 a 356 ° F) e connettore da -35 a +150 ° C (da -31 a 302 ° F)

Materiale: punta del sensore (sbirciatina etere chetone), cavo della custodia (acciaio inossidabile) (PTFE politetrafluoroetilene), connettore (ottone, nickel)

Attrezzatura compatibile

L'EPRO PR6423/011-131 si integra perfettamente con i sistemi industriali:

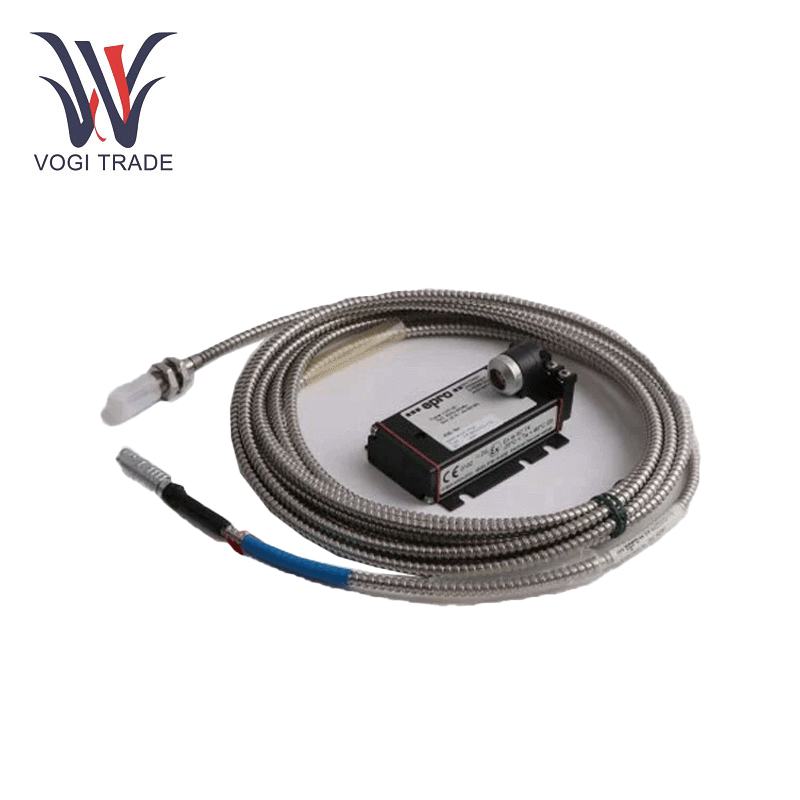

Convertitori di segnali: richiede convertitori CON 031 per elaborare segnali di corrente elevatore grezzo in uscite standardizzate (4–20 mA o 0–10 V), garantendo l'accuratezza conforme iso-confortevole per l'integrazione con i sistemi PLC o DCS.

Piattaforme di monitoraggio: compatibile con i sistemi di protezione dei macchinari MMS 3000/6000, consentendo il monitoraggio in tempo reale dell'eccentricità, delle vibrazioni e dello spostamento assiale dell'albero.

Accessori di installazione: utilizzare tubi di protezione in acciaio inossidabile MPT 064 o portabicchieri EZ 1600 per stabilizzare il sensore in macchinari a rotazione ad alta velocità.

Scenari di applicazione

L'EPRO PR6423/011-131 eccelle nei processi industriali della missione-critica:

Monitoraggio dell'albero della turbina: misura lo spostamento assiale e radiale nelle turbine a vapore/gas, rilevando il disallineamento o l'usura del cuscinetto per evitare tempi di inattività non pianificati. Ad esempio, nelle centrali a ciclo combinato, garantisce un gioco sicuro tra componenti rotanti e stazionari.

Analisi delle vibrazioni del compressore: tiene traccia dell'eccentricità dinamica nei compressori ad alta velocità, ottimizzare l'efficienza e ridurre i costi di manutenzione identificando i rischi di squilibrio del rotore.

Controllo della lubrificazione del cuscinetto: monitora lo spessore del film d'olio nelle turbine idroelettriche o nei cuscinetti della pompa, fornendo avvertimenti precoci per i guasti alla lubrificazione. Questo è vitale per gli impianti idroelettrici che operano in carichi variabili.

Installazione e manutenzione

Montaggio: EPRO PR6423/011-131 presenta un thread M10X1 o 3/8 "-24UNF per un posizionamento flessibile. Assicurarsi un diametro minimo dell'albero di 25 mm e un gap d'aria iniziale di 0,5 mm (± 0,1 mm) per mantenere l'accuratezza della misurazione. Utilizzare strumenti per evitare il livello eccessivo.

Cabling: cavi corazzati (diametro di 6 mm) con raggio di flessione minimo di 35 mm sono raccomandati per il routing ad alto stress vicino a attrezzature rotanti o in spazi confinati.
