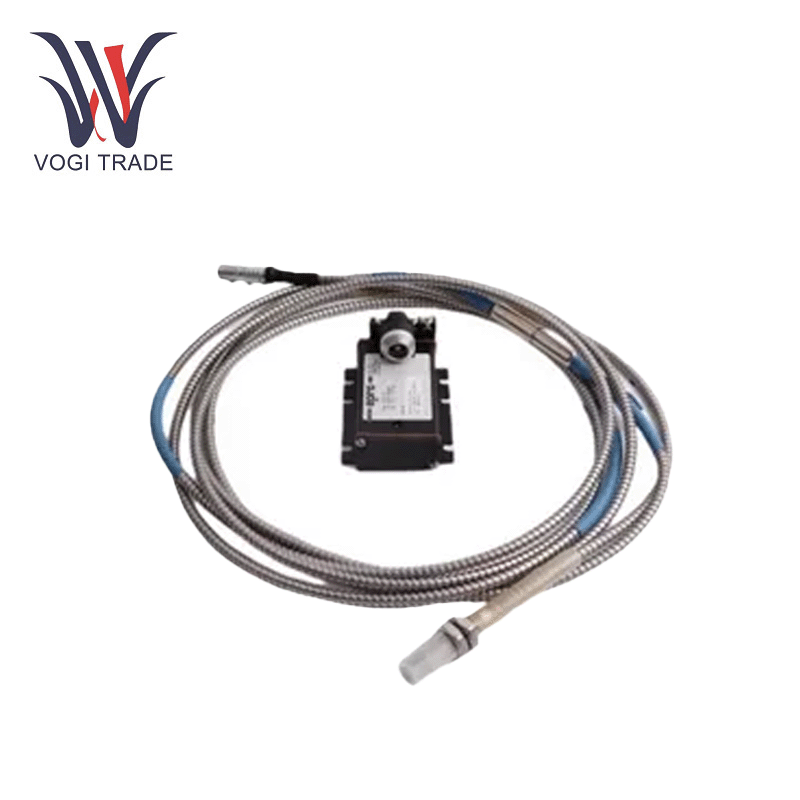

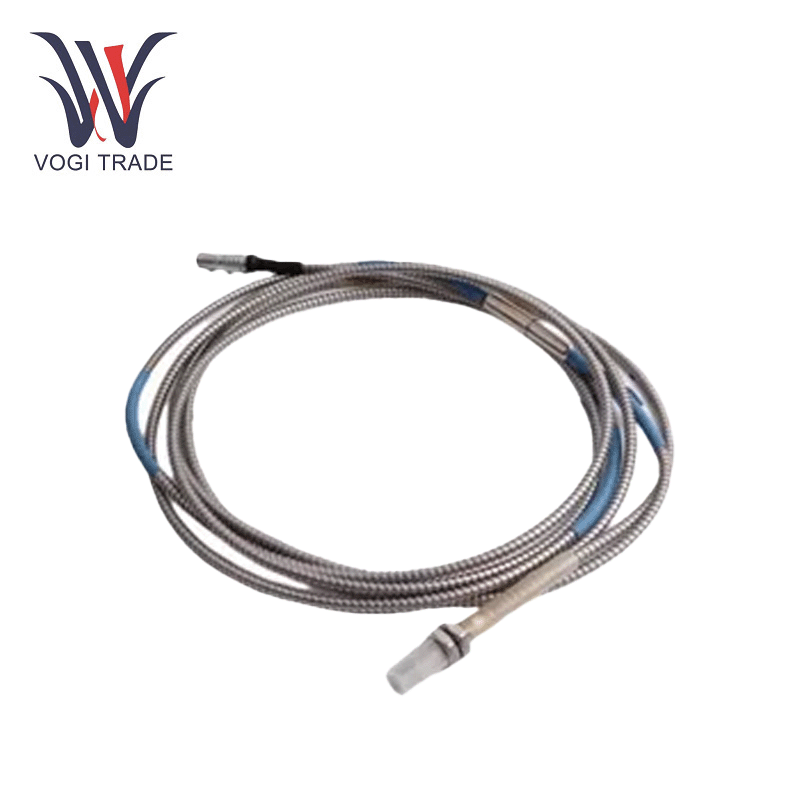

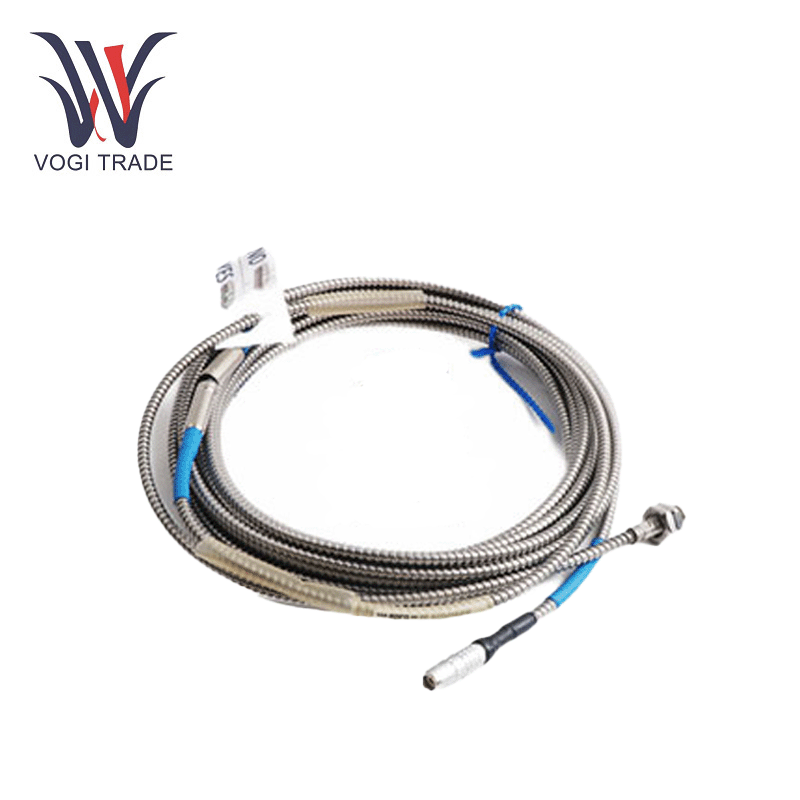

EPRO PR6423/010-100

Parametri tecnici

Lunghezza del filo: 25 mm

Gamma di misurazione lineare: 2 mm (80 mil)

Gasso d'aria iniziale: 0,5 mm (20 mil)

Diametro minimo dell'albero: 25 mm (0,79 ”)

Materiale target (acciaio ferromagnetico): 42crmo4 (AISI/SAE 4140) Standard Altro (su richiesta)

Classe di protezione: IP66, IEC 60529

Intervallo di temperatura operativo: sensore incl. Cavo da 1 m: da -35 a +180 ° C (da -31 a 356 ° F) e connettore da -35 a +150 ° C (da -31 a 302 ° F)

Materiale: punta del sensore (sbirciatina etere chetone), cavo della custodia (acciaio inossidabile) (PTFE politetrafluoroetilene), connettore (ottone, nickel)

Caratteristiche chiave

Capabilità a doppia misurazione: EPRO PR6423/010-100 eccelle sia nel monitoraggio statico (fino a 2,0 mm) che in dinamica (0–1000 μm), garantendo un rilevamento preciso di spostamenti assiali/radiali e vibrazioni in turbine, compressori e scatole di cambio. La sua sensibilità a 4 V/mm consente il monitoraggio in tempo reale dei cambiamenti meccanici a livello micro.

Integrazione del sistema senza soluzione di continuità: progettata come parte del sistema di monitoraggio della turbina MMS6000, supporta la connettività diretta con PLC e unità di acquisizione di dati tramite protocolli analogici (4-20 Ma) o digitali79. La linearità pre-calibrata riduce al minimo la complessità dell'installazione.

Conformità e supporto globali: l'incontro API 670, ISO 10817-1 e Din 45670, EPRO PR6423/010-100 sono supportati da supporto tecnico globale e opzioni di consegna rapida per operazioni ininterrotte.

Installazione e manutenzione

Best practice di installazione:

Montaggio: EPRO PR6423/010-100 presenta un thread M10X1 o 3/8 "-24UNF per un posizionamento flessibile. Assicurarsi un diametro minimo dell'albero di 25 mm e un gap d'aria iniziale di 0,5 mm (± 0,1 mm) per mantenere l'accuratezza della misurazione. Per evitare gli strumenti di limitazione della coppia per evitare il livello eccessivo.

Cabling: cavi corazzati (diametro di 6 mm) con un raggio di flessione minimo di 35 mm sono raccomandati per il routing ad alto stress vicino a attrezzature rotanti o in spazi confinati.

Linee guida per la manutenzione:

Ispezioni di routine: controllare la punta del sensore di sbirri trimestralmente per detriti o degradazione termica. Verificare l'integrità del cavo, in particolare nelle giunzioni del connettore, per preservare la valutazione di protezione IP66 in ambienti polverosi o bagnati.

Ricalibrazione: eseguire la calibrazione biennale usando convertitori di serie Con per garantire una ripetibilità di ± 0,01 mm e ridurre al minimo la deriva a lungo termine. I registri di calibrazione devono allinearsi con gli standard API 670 per gli audit di conformità.

Forniamo anche altri modelli di questi prodotti: PR6423/010-110, PR6423/010-120, PR6423/010-140. Sono gli stessi in specifiche, funzionalità e intervallo di applicazioni. La differenza è la lunghezza totale del cavo, fare riferimento alla tabella per i dettagli.
