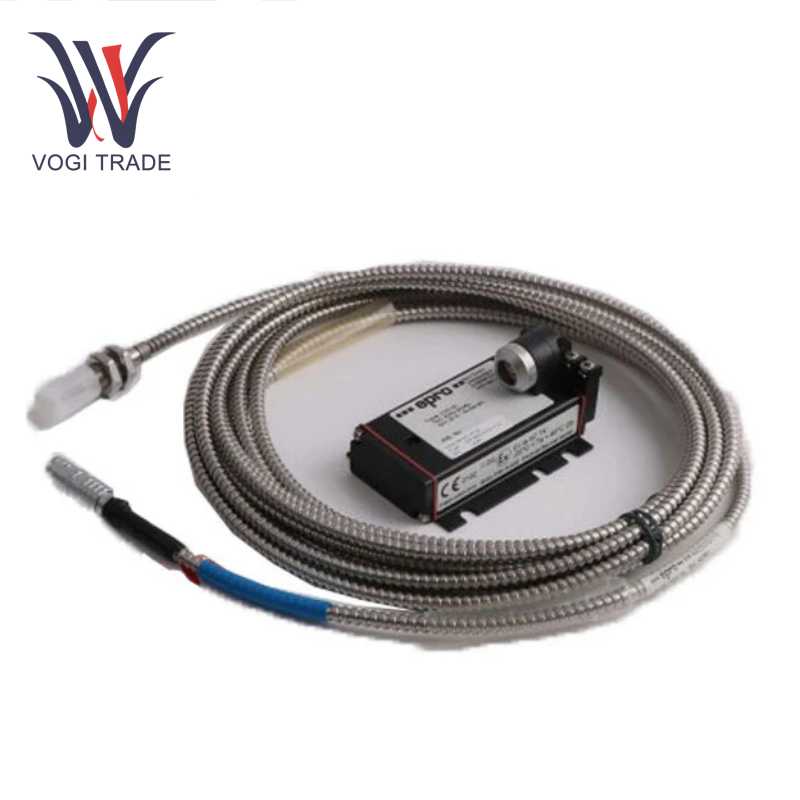

EPRO PR6423/010-040

Parametri tecnici

Intervallo di misurazione lineare: ± 0,5 mm

Gasso d'aria iniziale (riferimento di spostamento statico): 0,5 mm (20 mil)

Risoluzione: 1% dell'intervallo di misurazione

Errore di linearità: ± 0,025 mm (± 1 mil) @ 0 ~ 45 ° C

Sensibilità: 8 V/mm (203,2 mV/mil) ± 5%

Intervallo di temperatura: da -35 ° C a +180 ° C

Tensione di alimentazione: 24 V DC

Segnale di uscita: 4 ~ 20 mA Output di corrente

Output digitale: 6 canali programmabili indipendenti, supporto normalmente aperto/normalmente chiuso

Dimensione del filo: thread metrico M10 × 1

EPRO PR6423/010-040 Misurazione senza contatto basata sull'effetto corrente parassita:

EPRO PR6423/010-040 funziona con il preamplificatore per formare un circuito di oscillazione. Quando la sonda del sensore si avvicina a un bersaglio di metallo conduttivo (come la superficie di un albero), la variazione del campo elettromagnetico provoca l'attenuare l'ampiezza dell'oscillatore e l'ampiezza di attenuazione è proporzionale alla distanza tra la sonda e il bersaglio. .

Pre-calibrazione di fabbrica: la calibrazione lineare viene eseguita utilizzando materiale di calibrazione 42CRMO4. Non è richiesta alcuna calibrazione aggiuntiva durante l'installazione. Solo il gap d'aria deve essere regolato fino a quando il segnale di uscita del preamplificatore soddisfa i requisiti.

Elaborazione del segnale: il preamplificatore converte il segnale di distanza in un'uscita standard di corrente/tensione e utilizza il modulo per realizzare il monitoraggio in tempo reale di vibrazioni dinamiche, spostamento e altri parametri.

Forniamo anche altri modelli di questi prodotti: PR6423/010-010, PR6423/010-030, PR6423/015-010. Sono gli stessi in specifiche, funzionalità e intervallo di applicazioni. La differenza è la lunghezza totale del cavo, fare riferimento alla tabella per i dettagli.

Nota: EPRO PR6423/010-040 può essere utilizzato con il preamplificatore CON021 per ottenere l'amplificazione e l'elaborazione del segnale.

Requisiti di installazione: la linea centrale della sonda è ortogonale alla linea centrale dell'asse e la superficie di misurazione deve essere priva di crepe o dossi (rugosità 0,4 ~ 0,8 μm)

Per i suggerimenti di selezione, fare riferimento ai documenti tecnici più dettagliati nell'allegato.
