EPROPR6423/004-040

Panoramica del prodotto

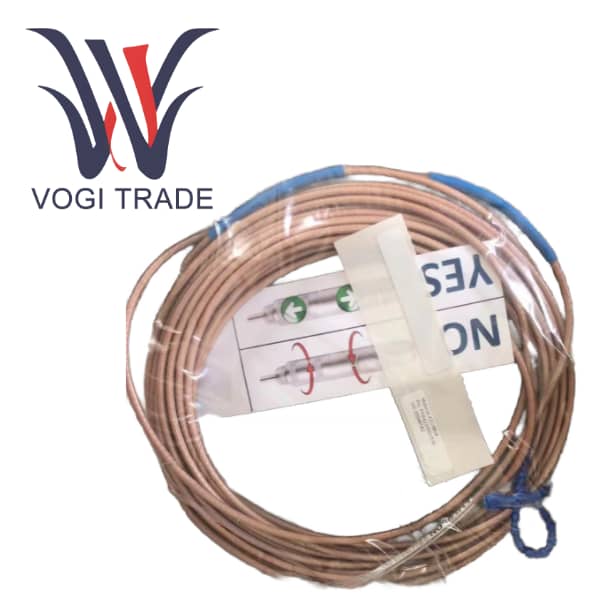

PR6423/004-040 è un sensore a correnti parassite ad alta precisione del marchio EPRO di Emerson, con un diametro di 8 millimetri. È specificamente progettato per il monitoraggio senza contatto delle vibrazioni e della posizione di macchinari rotanti. Come parte di un sistema di protezione meccanica critica, questo sensore è stato meticolosamente progettato per fornire prestazioni affidabili in ambienti difficili.

Il codice d'ordine "004-040" specifica la seguente configurazione: interfaccia filettata M10x1, custodia lunga 65 mm (manicotto), cavo integrato lungo 10 metri e connettore LEMO. Questa combinazione lo rende particolarmente adatto per applicazioni che richiedono l'installazione tramite alloggiamenti meccanici o staffe per sonde più spessi e la lunghezza del cavo è sufficiente per il collegamento a convertitori di segnale installati in remoto. Di solito viene utilizzato insieme a convertitori compatibili (come CON021) per formare un canale di misurazione completo per il monitoraggio di parametri come la vibrazione dell'albero radiale di turbomatinerie di piccole e medie dimensioni.

Parametri del prodotto

Fattore di scala incrementale (sensibilità)         8 V/mm (±203,2 mV/mil) ±5% (da 0 a 45 °C)

Linearità (deviazione dalla linea retta)      ±0,025 mm (±1 mil) (da 0 a 45 °C)

Intervallo di misurazione lineare                      2,0 mm (80 mil)

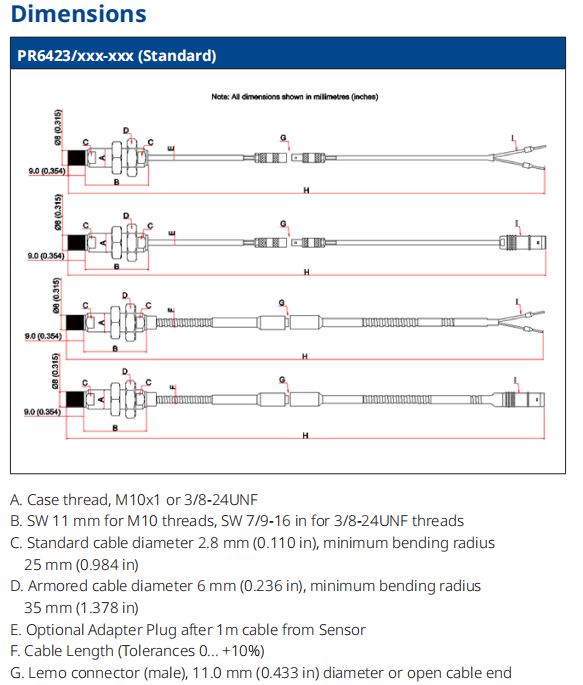

Diametro del sensore                                     8 mm

Filettatura                                                   M10x1

Lunghezza cassa (manica)                               65 mm (specificata da "4" nel codice)

Chiave piatta                                            SW 11 mm

Traferro iniziale                                         0,5 mm (20 mil)

Materiale target                                       Acciaio ferromagnetico (standard 42CrMo4/AISI 4140)

Diametro minimo dell'albero                          25 mm (0,79")

Temperatura operativa                           Sensore e cavo da 1 m: da -35 °C a +180 °C (da -31 °F a 356 °F)

                                                           compatibile e connettore: da -35°C a +150°C (da -31°F a 302°F)

Classe di protezione                                     IP66 (a tenuta di polvere e protetto contro potenti getti d'acqua)

Materiale                                                Cassa: acciaio inossidabile

                                                           Punta del sensore: PEEK (polietere etere chetone)

                                                           Cavo: PTFE

Lunghezza cavo                                        10 metri (Specificato con '4' nella parte finale del codice)

Tipo di cavo                                           PTFE standard, non armato (diametro 2,8 mm)

Connettore                                            LEMO (maschio)

Aree pericolose                                  ATEX, IECEx, CSA (sicurezza intrinseca 'ia' se utilizzato con un convertitore certificato come CON021 e barriere di sicurezza)

Caratteristiche della funzione

PR6423/004-040 è un sensore a correnti parassite ad alta precisione del marchio EPRO di Emerson, con un diametro di 8 millimetri. È specificamente progettato per il monitoraggio senza contatto delle vibrazioni e della posizione di macchinari rotanti. Come parte di un sistema di protezione meccanica critica, questo sensore è stato meticolosamente progettato per fornire prestazioni affidabili in ambienti difficili.

Il diametro di 8 mm e il manicotto lungo opzionale (come il modello da 65 mm) ne consentono l'installazione in spazi ristretti o strutture meccaniche di grandi dimensioni, dove non è possibile installare sonde più grandi.

L'eccezionale resistenza alle alte temperature consente al corpo del sensore di resistere a temperature estreme fino a +180°C, il che è fondamentale per applicazioni vicine a componenti ad alta temperatura come turbine a vapore, turbine a gas e compressori ad alta temperatura. Il materiale della sonda PEEK è la chiave per ottenere queste prestazioni.

Le potenti prestazioni di tenuta ambientale con grado di protezione IP66 assicurano che il sensore sia completamente esente dall'intrusione di polvere e da forti impatti con flussi d'acqua, rendendolo adatto ad ambienti industriali difficili, comprese aree esterne o di lavaggio.

PR6423/004-040 detiene numerose certificazioni internazionali per aree pericolose. Se utilizzato insieme a convertitori e barriere di sicurezza certificati a sicurezza intrinseca, può essere installato in atmosfere esplosive di Classe I, Zona 1 / Zona 0.

L'integrità del segnale a lunga distanza consente al cavo integrato lungo 10 metri di ottenere un layout di installazione flessibile, consentendo di installare il convertitore di segnale nel pannello di controllo lontano dal punto di misurazione. Nel frattempo, il suo design robusto e durevole riduce al minimo l'attenuazione del segnale.
