ABB3BHE021887R0101

Prodotto finitovisualizzazione

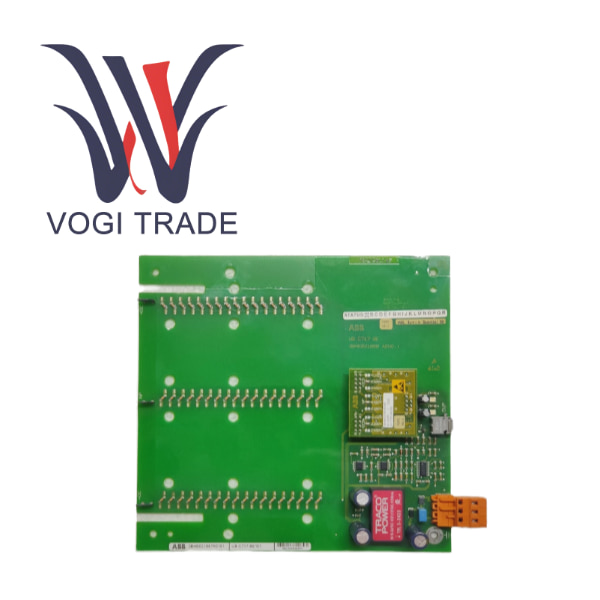

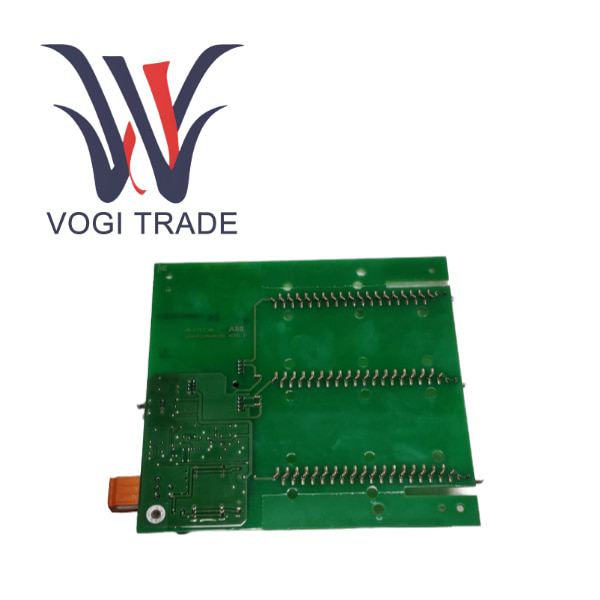

ABB 3BHE021887R0101 UBC717BE101 è un PCB rivestito specializzato progettato e prodotto da ABB per le linee di prodotti di automazione industriale, alimentazione e azionamento. Il prodotto è chiaramente etichettato come "OVVP-Board Coated", dove "Coated" indica che uno strato di Conformal Coating è stato applicato sulla superficie del circuito. Questo rivestimento è in genere una pellicola polimerica trasparente utilizzata per sigillare e proteggere i componenti elettronici sul circuito stampato, proteggendoli da umidità, polvere, inquinanti chimici, nebbia salina e muffe. Pertanto, 3BHE021887R0101 non è un modulo funzionale indipendente o un prodotto finale, ma piuttosto un pezzo di ricambio o un sottocomponente principale, integrato nelle apparecchiature elettriche più complesse di ABB. Ciò garantisce il funzionamento affidabile a lungo termine dell'apparecchiatura host in ambienti industriali difficili.

Caratteristiche della funzione del prodotto

3BHE021887R0101 è un prodotto rivestito con pannello OVVP. Le funzioni e le caratteristiche principali derivano dalle proprietà fisiche e dagli scenari applicativi.

Maggiore capacità di protezione ambientale

Il rivestimento conforme è la caratteristica più cruciale. Questo rivestimento sottile e trasparente può essere efficace

evitare che l'umidità si condensi e penetri e previene cortocircuiti, perdite e corrosione dei metalli causata dall'umidità.

Il prodotto antipolvere/antivegetativa forma una barriera fisica per impedire che polvere conduttiva, macchie d'olio e solventi chimici aderiscano al circuito stampato.

Il cablaggio in lamina di rame e i giunti di saldatura con protezione anticorrosione impediscono che vengano erosi da gas corrosivi come solfuri e cloruri nell'atmosfera industriale.

Il miglioramento della forza di isolamento aumenta la resistenza di isolamento tra i conduttori e riduce il rischio di archi elettrici ad alta tensione.

Migliorare l'affidabilità e la durata del prodotto

3BHE021887R0101 riduce significativamente la mortalità infantile causata dallo stress ambientale resistendo a fattori ambientali difficili, estendendo così la durata complessiva e l'MTBF dell'apparecchiatura host.

Design unico e abbinamento preciso

Essendo un componente ABB originale, questa scheda circuitale è abbinata al 100% all'apparecchiatura originale in termini di caratteristiche elettriche, dimensioni meccaniche e definizioni dei connettori, garantendo un'integrazione perfetta e la stabilità del sistema dopo la sostituzione.

Supporto per condizioni operative difficili

Il pannello rivestito è appositamente progettato per l'uso in siti industriali con elevata umidità, molta polvere, corrosione chimica o grandi differenze di temperatura soggette a condensa, come impianti chimici, centrali elettriche costiere, miniere, impianti di trasformazione alimentare, ecc.

Guasto al driver del compressore nella stazione costiera di ricezione del GNL

In una stazione di ricezione del gas naturale liquefatto (GNL) situata in una zona costiera tropicale, un compressore critico di ricondensazione è azionato da un convertitore di frequenza a media tensione ABB. La regione è caratterizzata da temperature elevate, elevata umidità e forte brezza marina e nebbia salina durante tutto l'anno. Nonostante il convertitore di frequenza sia installato in un ambiente climatizzato, minuscole particelle di sale e umidità continuano a penetrare lentamente attraverso le aperture di ventilazione.

Dopo diversi anni di funzionamento, una scheda di controllo del modello 3BHE021887R0101 all'interno del convertitore di frequenza ha iniziato a presentare guasti intermittenti. La diagnosi degli ingegneri ha rivelato che alcuni pin precisi del circuito presentavano un leggero fenomeno di migrazione elettrochimica: questo è il risultato dell'azione combinata di umidità e sale.

Il team di manutenzione ha immediatamente ordinato la sostituzione della scheda rivestita originale ABB 3BHE021887R0101. Il rivestimento conforme trasparente sulla superficie della nuova scheda è progettato proprio per resistere a questo ambiente difficile. Dopo la sostituzione, il convertitore di frequenza ha ripreso a funzionare in modo stabile. Il pannello rivestito originale dimostra il valore insostituibile nel garantire il funzionamento continuo e affidabile delle infrastrutture critiche in ambienti difficili.
